Почему децибелы усиления не бесплатны и что случается при взлёте с отключённой антенной.
Поляризация определяет, будет ли связь вообще: круговая антенна с линейной теряют по несколько десятков децибел, а разное направление вращения круговой сводит сигнал почти к нулю. Усиление лишь перераспределяет энергию в пространстве, ничего не добавляя.
Коэффициент усиления антенны не создаёт энергию, а перераспределяет её. Всенаправленная антенна светит во все стороны и позволяет аппарату быть где угодно; направленная собирает ту же мощность в узкий луч, выигрывает в дальности и требует, чтобы аппарат из этого луча не выходил. Восемь децибел усиления патч-антенны — это восемь децибел, отобранных у остальных направлений.
Поляризация передатчика и приёмника должна совпадать. Правая круговая с левой дают потерю в двадцать и более децибел — картинка развалится на дистанции, где всё должно работать. Круговая поляризация вообще предпочтительна на подвижном аппарате: при кренах и переворотах она теряет меньше, чем линейная, которой нужна согласованная ориентация.
Разнесённый приём с двумя разными антеннами работает лучше одной хорошей. Приёмник выбирает вход с более чистым сигналом, и связка «всенаправленная плюс направленная» покрывает и ближнюю зону вокруг пилота, и дальнюю по курсу.
И правило, которое стоит дороже всех остальных: **не включать передатчик без антенны.** Выходной каскад работает на несогласованную нагрузку, отражённая мощность возвращается в усилитель и выжигает его — иногда за секунды. Это самая частая причина смерти видеопередатчиков, и гарантия её не покрывает.
Значения приведены по данным производителей. Полные характеристики — на карточке позиции.
| № | Модель | Частота | Усиление | Поляризация | Разъём | Масса |
|---|---|---|---|---|---|---|
| 1 | mini CrossbowMyFlyDream | — | — | — | XT30 | 470 г |
| 2 | 5,8 ГГц OmniHGLRC | 4,9–6,2 ГГц (4900–6200 МГц) | ≤4,5 дБи (U.FL), ≤4,4 дБи (MMCX), ≤5,2 дБи (SMA длинная), ≤5,5 дБи (SMA короткая) | — | U.FL (IPEX), MMCX угловой, SMA-штекер длинный и короткий | 4,4 г (U.FL), 4,9 г (MMCX), 11,2 г (SMA длинная), 8,7 г (SMA короткая) |
| 3 | Albatross V2.1iFlight | 5,3–6 ГГц | до 3,05 дБи | LHCP, RHCP | SMA / RP-SMA (RHCP), RP-SMA (LHCP) | 12,2 г |
| 4 | Albatross V2.1 UFLiFlight | 5,3–6 ГГц | до 3,05 дБи | LHCP, RHCP | IPEX/UFL | 2,7–3,4 г |
| 5 | Crystal HD PatchiFlight | 5,8 ГГц (5600–5900 МГц) | 9 дБи | LHCP | RP-SMA | 52,1 г |
| 6 | 868/915 МГц / 2,4 ГГц Tri-Band StickGEPRC | 860–870 МГц, 900–930 МГц, 2400–2500 МГц | 2,8 дБи (868 МГц), 2,82 дБи (915 МГц), 2,97 дБи (2,4 ГГц) | линейная | SMA | 11,2 г |
| 7 | 868M/915M MoxonGEPRC | 860–930 МГц | 4 дБи | линейная | SMA (внутренняя резьба, штырь) | 24 г |
| 8 | Momoda2 4.9G-6GGEPRC | 4900–6000 МГц, центр 5450 МГц | 3,55 дБи | RHCP | SMA | 14,7 г |
| 9 | SOMA 5.8G Directional Flat-PanelGEPRC | 4,9–6 ГГц, центр 5,45 ГГц | 17 дБи | RHCP | SMA (наружная резьба, гнездо) | 272 г |
| 10 | SOMA 3.3G Directional Flat-PanelGEPRC | 3,0–3,5 ГГц, центр 3,3 ГГц | 17 дБи | RHCP | SMA (наружная резьба, гнездо) | 293 г |
| 11 | Momoda2 4.9G DUALGEPRC | 4,9–5,3 ГГц, центр 5,1 ГГц | 3,65 дБи | RHCP | SMA | 16,6 г |
| 12 | Rush Cherry 2 Y-Type UFL ColorfulRush FPV | 5600–6000 МГц | 1,8 дБи (среднее) | круговая, LHCP или RHCP (на выбор) | IPEX-1 (UFL) | — |
| 13 | Rush Cherry 2 Y-TypeRush FPV | 5600–6000 МГц | 1,8 дБи (среднее) | круговая, LHCP или RHCP (на выбор) | IPEX-1 (UFL) или MMCX-JW (угловой) | — |
| 14 | Rush Cherry 2 5,8 ГГцRush FPV | 5600–6000 МГц | 1,8 дБи (среднее) | круговая, LHCP или RHCP (на выбор) | IPEX-1 (UFL), SMA, SMA-JW (угловой), MMCX, MMCX-JW (угловой) | — |
| 15 | Rush Cherry 2 SMA Ultra ExtendedRush FPV | 5600–6000 МГц | 1,8 дБи (среднее) | круговая, LHCP или RHCP (на выбор) | SMA | — |
| 16 | Rush 1,3 ГГц Directional PlateRush FPV | 1080–1360 МГц (центр 1280 МГц) | 16 дБи | RHCP или LHCP | SMA | 1560 г |
| 17 | Rush 1,3 ГГц Omni TXRush FPV | 1240–1300 МГц (центр 1270 МГц) | 1,9 дБи | RHCP или LHCP | SMA | 18 г |
| 18 | RunCam 5.8 GHz Antenna (IPEX / MMCX-L)RunCam | 5,5–6,0 ГГц | 2,8 дБи, LHCP | 2,8 дБи, LHCP | IPEX или MMCX-L | 3 г |
| 19 | Redbird Antenna for Avatar HD Goggles, арт. WNPJ-00001Caddx (Walksnail) | — | 1,9 дБи (среднее) | LHCP | RP-SMA | 4,2 г |
| 20 | DJI O3 Air Unit AntennaRunCam | — | — | двойная | I-PEX | около 3 г |
| 21 | TBS Unify Pro 5G8 RP-SMA Pigtail (u.Fl)Team BlackSheep (TBS) | — | — | — | UFL to RP-SMA гнездо | 2,75 г |
| 22 | TBS Unify Pro 5G8 SMA Pigtail (u.Fl)Team BlackSheep (TBS) | — | — | — | UFL to SMA гнездо | 2,71 г |
| 23 | TBS Unify Pro 5G8 Linear AntennaTeam BlackSheep (TBS) | 5500 МГц | — | линейная | IPX / U.FL | 0,9 г |
| 24 | RadioMaster Bandit 915/868MHz Moxon AntennaRadioMaster | 868/915 МГц | 4,6 дБи | — | RP-SMA | 47,44 г |
| 25 | RadioMaster Bandit 915/868MHz T AntennaRadioMaster | 868/915 МГц | 2,7 дБи | — | RP-SMA | 14 г |
| 26 | RadioMaster IPEX1 2.4GHz / Sub-G 900MHz Dual-Band T AntennaRadioMaster | 2,4 ГГц и 900 МГц | — | — | IPEX1 | 3 г |
| 27 | BETAFPV 5.8G VTX Antenna PacketBETAFPV | 5,1–6,0 ГГц | 2 дБи | — | U.FL | 0,49 г |
| 28 | BETAFPV Foxeer 5.8G Lollipop 3 Antenna RHCP UFL (2PCS)Foxeer | 5750 МГц | 2,5 дБи | RHCP (правая круговая) | UFL | 3,6 г (за 1 шт) |
| 29 | BETAFPV Pagoda 2 5.8G FPV Antenna (2PCS)BETAFPV | 5,8 ГГц | 5 дБи | — | SMA (в паспорте «SMA MRP-SMA, штыревой») | 9 г |
| 30 | Custom 10mm Tube ATOMIC 5.8GHz FPV UFL AntennaFlywoo | 5500–6000 МГц | 3 дБ | RHCP | — | 1,5 г |
| 31 | Flywoo 5.8G Light Brass Antenna UFL for VTXFlywoo | 5725–5850 МГц | 3 дБ | вертикальная | — | 0,3–0,4 г |
| 32 | Flywoo LDS 5.8GHz UFL / SMA Antenna - LHCPFlywoo | — | 1,8 дБ | LHCP | — | — |
| 33 | Flywoo ELRS 2.4G Minimortal PCB T Antenna UFLFlywoo | 2,4 ГГц | 2,3 дБи (круговая) | линейная | U.FL / IPEX1 | — |
| 34 | Flywoo Bipolar Dual-Band O3 / O4 PRO Antenna V2Flywoo | 2400-2500 МГц / 5700-5900 МГц | 2,5 дБ / 3,8 дБ | линейная | 2x U.FL (IPEX1) | 5,3 г |
| 35 | Happymodel Micro T Antenna for ES900RX module IPEX1 connector compatible with both 915MHz and 868MHzHappymodel | совместим и с 915 МГц и 868 МГц | 0,5 дБ | линейная поляризация | IPEX1 | 0,9 г |
| 36 | Happymodel Moxon 2.4GHz antenna for ExpressLRS TX module SMA plug for ES24TX Series TXHappymodel | 2400,0 | 4,18 | — | SMA | 5,83 |
| 37 | Happymodel Antenna for ES900RX module IPEX1 connector compatible with both 915MHz and 868MHzHappymodel | работает и на 915 МГц, и на 868 МГц | 2,5 дБ(915 МГц) | линейная поляризация | IPEX1 | 3,57 г |
| 38 | Happymodel 5.8G Crown LDS antenna RHCP/LHCP for Micro FPV whoopsHappymodel | 5500-6000 | 3,5 | — | IPEX/U.FL | 30 мм 0,68 г; 50 мм 0,78 г |
| 39 | Happymodel Linear Dipole 5.8Ghz Antenna for Mobula6 2024/ Mobula7 1S/ Mobula8 with a U.FL connectorHappymodel | 4900 МГц–5900 МГц | 2 дБ | — | IPX/U.FL | 0,5 г |
| 40 | Happymodel 5.8G linear Antenna for Mobula6 HDZERO and Mobula ECO 2024Happymodel | 4900 МГц–5900 МГц | ≤3 дБ | — | IPX/U.FL | 0,23 г |
В подборку вошли позиции с самыми полными характеристиками — не больше двух от одной серии. Весь выбор: Антенны FPV и видеотракта.
Поворот 360° и наклон 0–90°; скорость до 400 °/с по азимуту; момент по наклону 10 кгс·см; питание 12–16 В, потребление менее 10 Вт; масса 470 г.
Всенаправленная FPV-антенна HGLRC на 4,9–6,2 ГГц: исполнения с разъёмами U.FL, MMCX и SMA, усиление до 5,5 дБи, КСВ не выше 1,8, масса от 4,4 до 11,2 г.
FPV-антенна iFlight Albatross V2.1 с круговой поляризацией, диапазон 5,3–6 ГГц, длина 180 мм. Разъёмы SMA/RP-SMA (RHCP) и RP-SMA (LHCP), кабель RG141, масса 12,2 г.
FPV-антенна iFlight Albatross V2.1 с разъёмом IPEX/UFL, диапазон 5,3–6 ГГц, круговая поляризация LHCP и RHCP. Варианты длины 90, 145, 180 и 195 мм, кабель RG141.
Направленная патч-антенна iFlight Crystal HD на 5,8 ГГц с усилением 9 дБи и поляризацией LHCP для очков DJI Digital FPV. Разъём RP-SMA, широкий луч 105°×75°.
Трёхдиапазонная антенна 860–870, 900–930 и 2400–2500 МГц: линейная поляризация, усиление 2,8/2,82/2,97 дБи, КСВ не более 1,5, длина 172 мм, масса 11,2 г, разъём SMA.
Направленная антенна Moxon для TX-модулей ELRS: 860–930 МГц, усиление 4 дБи, средний КСВ менее 1,5, КПД излучения 80 %, линейная поляризация, кабель 80 мм, SMA, масса 24 г.
Всенаправленная антенна 4900–6000 МГц с центральной частотой 5450 МГц: RHCP, усиление 3,55 дБи, КСВ не более 1,28, КПД 88 %, кабель RG141, длина 170 мм, 14,7 г, SMA.
Направленная панельная антенна 4,9–6 ГГц (центр 5,45 ГГц): усиление 17 дБи, RHCP, КСВ не более 1,5, КПД 88,5 %, габариты 203,5 × 203,5 × 20 мм, масса 272 г, разъём SMA.
Направленная панельная антенна 3,0–3,5 ГГц (центр 3,3 ГГц): усиление 17 дБи, RHCP, КСВ не более 1,47, КПД 86 %, габариты 203,5 × 203,5 × 20 мм, масса 293 г, разъём SMA.
Антенна 4,9–5,3 ГГц (центр 5,1 ГГц) с двумя излучателями: RHCP, усиление 3,65 дБи, КСВ не более 1,45, КПД 85 %, длина 170 мм, масса 16,6 г, разъём SMA.
Антенна Cherry II на Y-образном держателе в четырёх цветах колпака: 5600–6000 МГц, разъём IPEX-1 (UFL), длина 87 мм.
Красная антенна Cherry II на Y-образном держателе: 5600–6000 МГц, разъём UFL (87 мм) или угловой MMCX-JW (83 мм).
Антенна второго поколения Cherry II с прямым креплением: 5600–6000 МГц, 1,8 дБи, шесть исполнений разъёма длиной 82–123 мм.
Удлинённая антенна Cherry II на 5600–6000 МГц: разъём SMA, общая длина 150 мм, усиление 1,8 дБи.
Направленная приёмная антенна Rush 1,3 ГГц на 1080–1360 МГц: усиление главного лепестка 16 дБи, ширина луча 27,8° по уровню −3 дБ, КСВ ≤ 1,4, SMA, 396 × 396 × 33,5 мм, 1560 г.
Всенаправленная передающая антенна Rush 1,3 ГГц на 1240–1300 МГц: круговая поляризация RHCP или LHCP, усиление 1,9 дБи, КСВ ≤ 1,5, кабель RG402, SMA, длина 170 мм, масса 18 г.
Сменная бортовая антенна для цифровых и аналоговых VTX; расходник при ремонте DJI/RunCam Air Unit
Штатная приёмная антенна LHCP для очков и приёмников Avatar HD, поставляется парой — расходник и замена после краша.
Сменная антенна для видеопередатчика DJI O3 Air Unit. Берут при замене повреждённой штатной антенны или при перекомпоновке борта.
Запасной антенный вывод U.FL — гнездо RP-SMA для видеопередатчиков TBS Unify PRO 5G8 и 5G8 HV: длина 65 мм, масса 2,75 г, ставится без пайки.
Запасной антенный вывод U.FL — гнездо SMA для видеопередатчиков TBS Unify PRO 5G8 и 5G8 HV: длина 65 мм, масса 2,71 г, ставится без пайки.
Нижняя частота 5500 МГц; верхняя частота 6000 МГц; разъём IPX / U.FL; масса 0,9 г.
Антенна типа Moxon RadioMaster Bandit для диапазона 915/868 МГц с усилением 4,6 дБи и разъёмом RP-SMA, габариты 107×155 мм, масса 47,44 г, для линков ExpressLRS серии Bandit.
T-образная антенна RadioMaster Bandit на 868/915 МГц: усиление 2,7 дБи, разъём RP-SMA, габариты 107 × 98 мм, масса 14 г — для модулей ExpressLRS серии Bandit.
Двухдиапазонная T-антенна RadioMaster на 2,4 ГГц и Sub-G 900 МГц с разъёмом IPEX1 и волновым сопротивлением 50 Ом, габариты 155×120 мм, масса 3 г.
Антенны BETAFPV для видеопередатчиков 5,8 ГГц: диапазон 5,1–6,0 ГГц, усиление 2 дБи, разъём U.FL, длина 50 мм, масса 0,49 г.
Антенна видеосвязи 5,8 ГГц Foxeer Lollipop 3: правая круговая поляризация, усиление 2,5 дБи, КСВ < 1,2, разъём UFL, масса 3,6 г; в комплекте 2 шт.

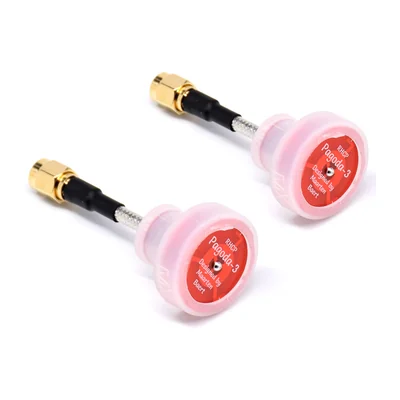

Пара антенн Pagoda 2 на 5,8 ГГц с разъёмом SMA: усиление 5 дБи, длина 78 мм, масса 9 г.
Антенна Flywoo ATOMIC 5,8 ГГц в трубке 10 мм: 5500–6000 МГц, RHCP, 3 дБ, КСВ до 1,5, кабель RG1.37 30/60/100 мм, UFL.
Латунная антенна Flywoo 5,8 ГГц для видеопередатчика: 5725–5850 МГц, усиление 3 дБ, КСВ менее 2:1, разъём IPEX (UFL), масса 0,3–0,4 г.
Антенна Flywoo LDS 5,8 ГГц LHCP: 5,3–6 ГГц, 1,8 дБ, КСВ до 1,35, КПД 85 %, подавление кроссполяризации −30 дБ, UFL или SMA.
Печатная T-антенна Flywoo Minimortal для приёмника ELRS 2,4 ГГц: линейная поляризация, 2,3 дБи, кабель 40 мм, разъём U.FL / IPEX1.
Двухдиапазонная антенна на 2400–2500 и 5700–5900 МГц с линейной поляризацией: усиление 2,5 и 3,8 дБ, два разъёма U.FL.
Антенна 868/915 МГц с линейной поляризацией для приёмников ExpressLRS 900 МГц и TBS Crossfire Nano RX: усиление 0,5 дБ, кабель 46 мм, IPEX1, 0,9 г.
Frequency (MHz) 2400,0; efficiency (dBi) -2,94; усиление 4,18; directivity (dB) 7,12; peak Gain Position (Theta) 0,00.
Антенна 868/915 МГц с линейной поляризацией для приёмников ExpressLRS 900 МГц и TBS Crossfire Nano RX: усиление 2,5 дБ на 915 МГц, кабель 80 мм, IPEX1, 3,57 г.
Frequency range (MHz) 5500-6000; варианты поляризации LHCP(серый провод) или RHCP(чёрный провод); варианты длины 30 мм или 50 мм; усиление 3,5; VSWR (5800 МГц) ≤ 1,5.
Разъём IPX/U.FL; кабель RG113; масса 0,5 г; длина 47 мм/60 мм/75 мм; диапазон частот 4900 МГц ~5900 МГц.
Разъём IPX/U.FL; кабель RG137; масса 0,23 г; длина 42; диапазон частот 4900 МГц ~5900 МГц.
