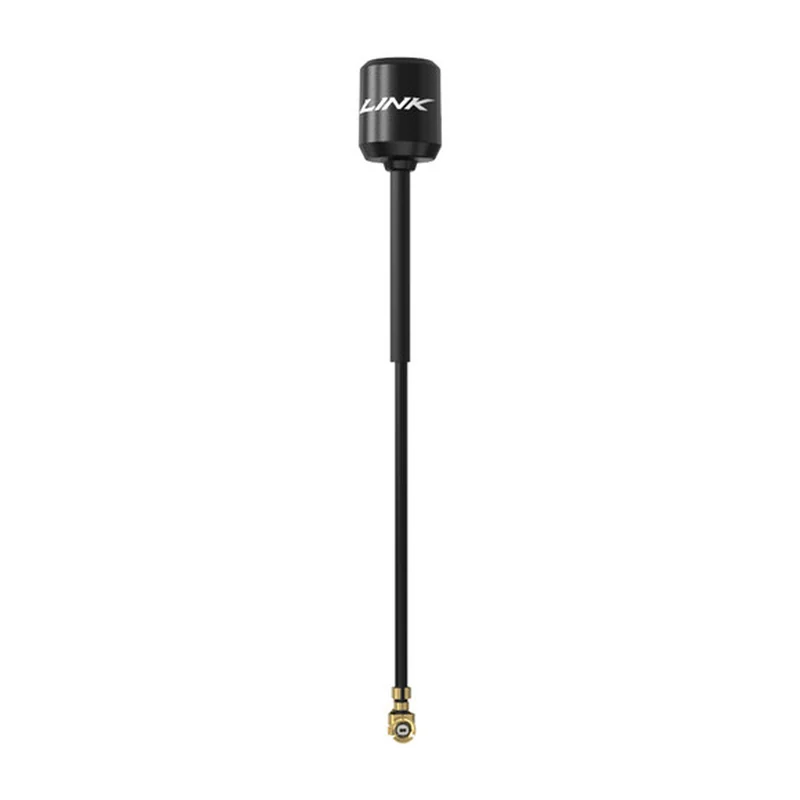

Антенна RunCam 5,8 ГГц LHCP (IPEX / MMCX-L)
RunCam · Китай под заказ
RunCam 5.8 GHz Antenna (IPEX / MMCX-L)

Антенна RunCam 5,8 ГГц LHCP (IPEX / MMCX-L)

Оригинальное название: RunCam 5.8 GHz Antenna (IPEX / MMCX-L)

Сменная бортовая антенна для цифровых и аналоговых VTX; расходник при ремонте DJI/RunCam Air Unit

Цена по запросу Зависит от объёма партии, курса и маршрута — считаем под ваш заказ. Почему нет цен
Артикул
RunCam 5.8 GHz Antenna (IPEX / MMCX-L)
Производитель
RunCam, Китай
Расчёты
в рублях по договору; валютный платёж поставщику и валютный контроль — на нашей стороне
Срок
от 3 недель до отгрузки из чего складывается
Линейка
других моделей этой линейки в каталоге нет
Документы
страница производителя

Входит в подборку «Антенны FPV: поляризация, усиление, диаграмма»

Ответим ценой и сроком в течение одного рабочего дня. Объём партии уточним при расчёте.

  • Данные производителяХарактеристики взяты со страницы модели или из даташита, без пересказов посредников.
  • Документы для таможни и бухгалтерииКонтракт, инвойс, декларация на товары, УПД со статусом счёта-фактуры.
  • Замена брака за наш счётПовторную логистику берём на себя, образцы перед серией — по запросу.

Характеристики

Диапазон
5,5–6,0 ГГц
Усиление / поляризация
2,8 дБи, LHCP
КСВ
< 1,1 на 5,8 ГГц
Разъём
IPEX или MMCX-L
Габариты
11×82 мм
Масса
3 г
Диапазон частот
5,5–6,0 ГГц
Длина волны
50 мм (расчёт по средней частоте диапазона)
Четвертьволновый элемент
12,5 мм (расчёт: четверть длины волны в свободном пространстве)

Описание

Бортовая антенна для видеопередатчика 5,8 ГГц — расходник: при жёсткой посадке ломается первой, и заменой антенны чаще всего лечится внезапно «просевшая» дальность. Подходит и аналоговым VTX, и цифровым Air Unit.

Поляризация круговая левая, LHCP: на приёмной стороне должна стоять антенна той же поляризации, иначе теряется заметная часть сигнала. Усиление 2,8 дБи, КСВ ниже 1,1 на 5,8 ГГц — передатчик работает в согласованную нагрузку и не греет выходной каскад. Полоса 5,5–6,0 ГГц перекрывает привычные банды.

Разъём выбирается под плату: IPEX — 1,5 г и 11×100 мм, MMCX-L — 3 г и 11×82 мм. IPEX рассчитан на небольшое число переподключений, MMCX спокойнее переносит частые снятия антенны.

Документация

Характеристики приведены по данным производителя: страница модели ↗
