Антенна FPV HGLRC 5,8 ГГц, всенаправленная
HGLRC · Китай под заказ
5,8 ГГц Omni

Антенна FPV HGLRC 5,8 ГГц, всенаправленная

Оригинальное название: HGLRC 5.8GHz Omnidirectional FPV Antenna – High Gain Long Range for FPV Drones, Compatible with SMA / IPEX / MMCX Connectors

Всенаправленная FPV-антенна HGLRC на 4,9–6,2 ГГц: исполнения с разъёмами U.FL, MMCX и SMA, усиление до 5,5 дБи, КСВ не выше 1,8, масса от 4,4 до 11,2 г.

Цена по запросу Зависит от объёма партии, курса и маршрута — считаем под ваш заказ. Почему нет цен
Артикул
5,8 ГГц Omni
Производитель
HGLRC, Китай
Расчёты
в рублях по договору; валютный платёж поставщику и валютный контроль — на нашей стороне
Срок
от 3 недель до отгрузки из чего складывается
Линейка
других моделей этой линейки в каталоге нет

Входит в подборку «Антенны FPV: поляризация, усиление, диаграмма»

Ответим ценой и сроком в течение одного рабочего дня. Объём партии уточним при расчёте.

  • Данные производителяХарактеристики взяты со страницы модели или из даташита, без пересказов посредников.
  • Документы для таможни и бухгалтерииКонтракт, инвойс, декларация на товары, УПД со статусом счёта-фактуры.
  • Замена брака за наш счётПовторную логистику берём на себя, образцы перед серией — по запросу.

Коротко

Антенна FPV HGLRC 5,8 ГГц, всенаправленная — тип всенаправленная, частота 4,9–6,2 ГГц (4900–6200 МГц), разъём U.FL (IPEX), MMCX угловой, SMA-штекер длинный и короткий. Из остального: исполнения IPEX RHCP/LHCP 250 мм, MMCX RHCP 250 мм, SMA RHCP/LHCP 150 мм, SMA RHCP 90 мм. Прочее: масса 4,4 г (U.FL), 4,9 г (MMCX), 11,2 г (SMA длинная), 8,7 г (SMA короткая). Производитель — HGLRC, Китай; раздел каталога — антенны FPV и видеотракта.

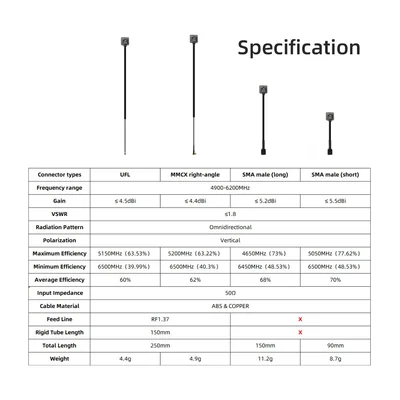

Характеристики

Тип
всенаправленная
Частота
4,9–6,2 ГГц (4900–6200 МГц)
Разъём
U.FL (IPEX), MMCX угловой, SMA-штекер длинный и короткий
Исполнения
IPEX RHCP/LHCP 250 мм, MMCX RHCP 250 мм, SMA RHCP/LHCP 150 мм, SMA RHCP 90 мм
Усиление
≤ 4,5 дБи (U.FL), ≤ 4,4 дБи (MMCX), ≤ 5,2 дБи (SMA длинная), ≤ 5,5 дБи (SMA короткая)
КСВ
≤ 1,8
Средний КПД
60 % (U.FL), 62 % (MMCX), 68 % (SMA длинная), 70 % (SMA короткая)
Импеданс
50 Ом
Кабель
RF1.37, жёсткая трубка 150 мм (U.FL и MMCX)

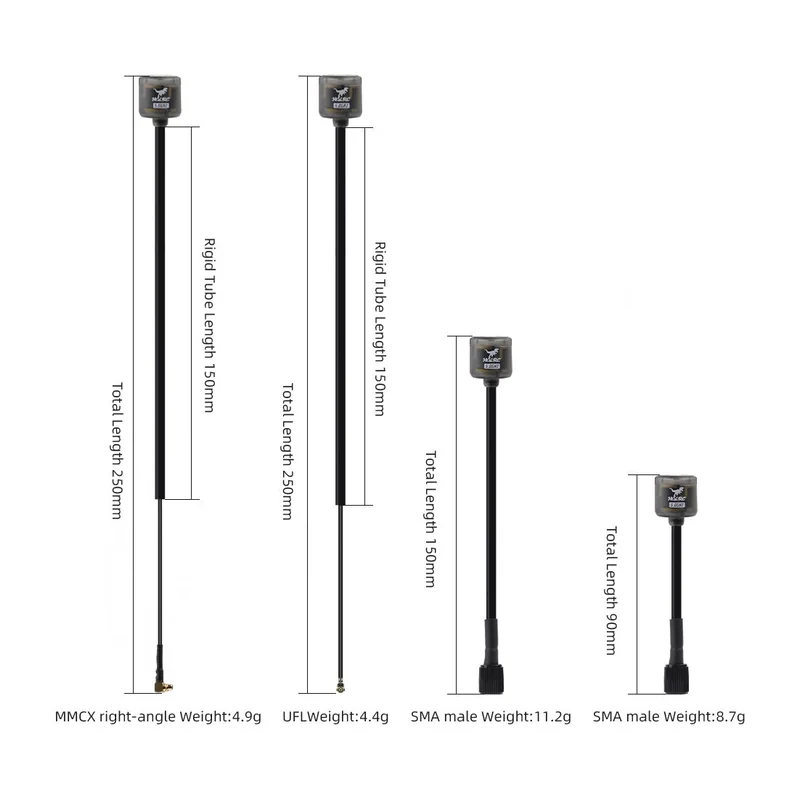

Общая длина
250 мм (U.FL, MMCX), 150 мм (SMA длинная), 90 мм (SMA короткая)
Масса
4,4 г (U.FL), 4,9 г (MMCX), 11,2 г (SMA длинная), 8,7 г (SMA короткая)

Описание

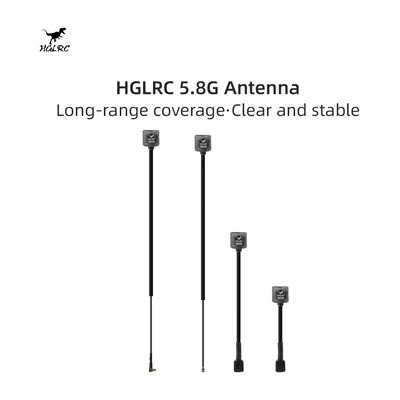

Всенаправленная FPV-антенна HGLRC с широкой полосой 4,9–6,2 ГГц: она покрывает и обычные каналы 5,8 ГГц, и нижний диапазон 4,9 ГГц без смены антенны. Выпускается с четырьмя видами разъёма — U.FL (IPEX), угловым MMCX и SMA-штекером в длинном и коротком корпусе.

Параметры зависят от исполнения. Усиление — до 4,5 дБи у U.FL, 4,4 дБи у MMCX, 5,2 и 5,5 дБи у длинной и короткой SMA; средний КПД 60–70 %. КСВ во всех вариантах не выше 1,8, импеданс 50 Ом. Версии U.FL и MMCX сделаны на кабеле RF1.37 с жёсткой трубкой 150 мм и общей длиной 250 мм, весят 4,4 и 4,9 г; SMA-версии — 150 мм и 11,2 г или 90 мм и 8,7 г.

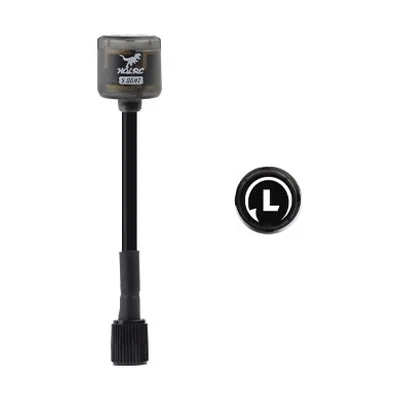

Производитель сообщает, что антенны прошли испытания в безэховой камере, на вибрацию, падение, перепады температуры и старение. В таблице поляризация указана как вертикальная, а исполнения в магазине названы RHCP и LHCP — при заказе поляризацию стоит уточнить.

Характеристики приведены по данным производителя: страница модели ↗
