Антенна Rush Cherry 2 Y-Type 5,8 ГГц, круговая поляризация, UFL или MMCX угловой
Rush FPV · Китай под заказ
Rush Cherry 2 Y-Type

Антенна Rush Cherry 2 Y-Type 5,8 ГГц, круговая поляризация, UFL или MMCX угловой

Красная антенна Cherry II на Y-образном держателе: 5600–6000 МГц, разъём UFL (87 мм) или угловой MMCX-JW (83 мм).

Цена по запросу Зависит от объёма партии, курса и маршрута — считаем под ваш заказ. Почему нет цен
Артикул
Rush Cherry 2 Y-Type
Производитель
Rush FPV, Китай
Расчёты
в рублях по договору; валютный платёж поставщику и валютный контроль — на нашей стороне
Срок
от 3 недель до отгрузки из чего складывается

Чего в карточке нет: масса — пришлём по запросу.

Входит в подборку «Антенны FPV: поляризация, усиление, диаграмма»

Ответим ценой и сроком в течение одного рабочего дня. Объём партии уточним при расчёте.

  • Данные производителяХарактеристики взяты со страницы модели или из даташита, без пересказов посредников.
  • Документы для таможни и бухгалтерииКонтракт, инвойс, декларация на товары, УПД со статусом счёта-фактуры.
  • Замена брака за наш счётПовторную логистику берём на себя, образцы перед серией — по запросу.

Коротко

Антенна Rush Cherry 2 Y-Type 5,8 ГГц, круговая поляризация, UFL или MMCX угловой — тип круговая поляризация, Cherry II, Y-образный держатель, частота 5600–6000 МГц, поляризация круговая, LHCP или RHCP (на выбор). Из остального: усиление 1,8 дБи (среднее). Производитель — Rush FPV, Китай; раздел каталога — антенны FPV и видеотракта.

Характеристики

Тип
круговая поляризация, Cherry II, Y-образный держатель
Частота
5600–6000 МГц
Поляризация
круговая, LHCP или RHCP (на выбор)
Усиление
1,8 дБи (среднее)
КСВ
≤ 1,3 (измерено: 1,20 на 5650 МГц, 1,09 на 5750 МГц, 1,22 на 5850 МГц)
Подавление кросс-поляризации
−30 дБ
КПД излучения
99 %
Разъём
IPEX-1 (UFL) или MMCX-JW (угловой)
Длина
87 мм (UFL), 83 мм (MMCX-JW)
Варианты
разъём IPEX-1 (UFL) / MMCX-JW; поляризация LHCP / RHCP

Описание

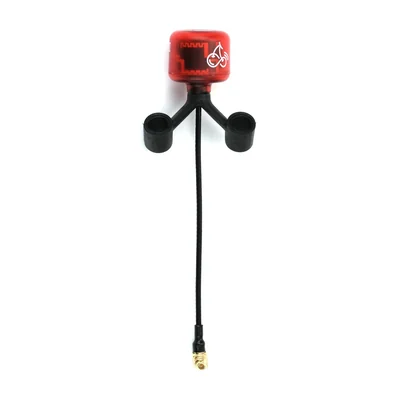

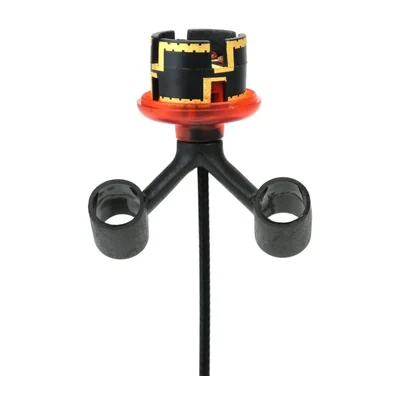

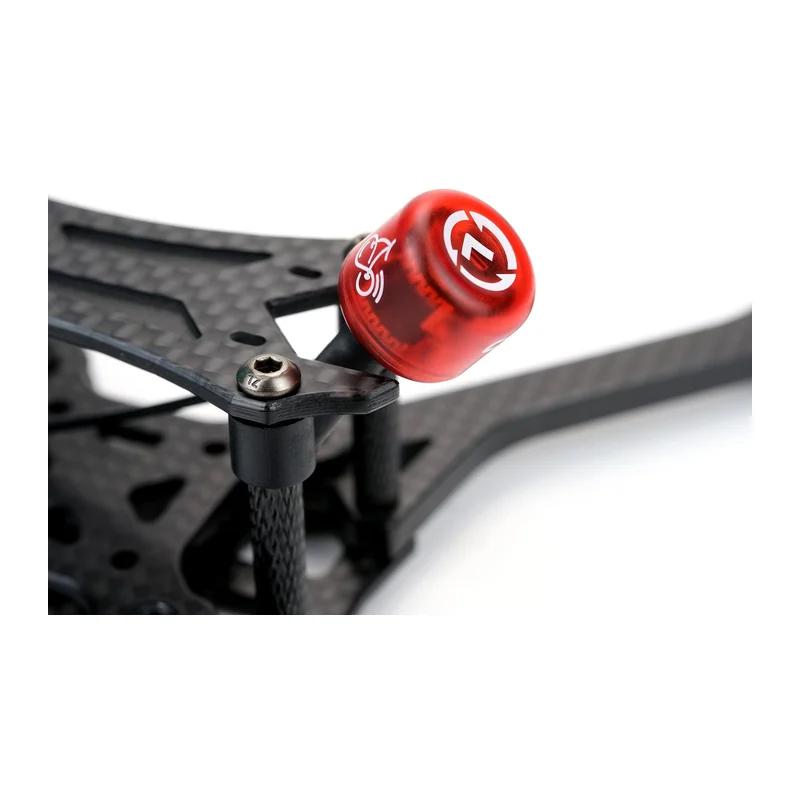

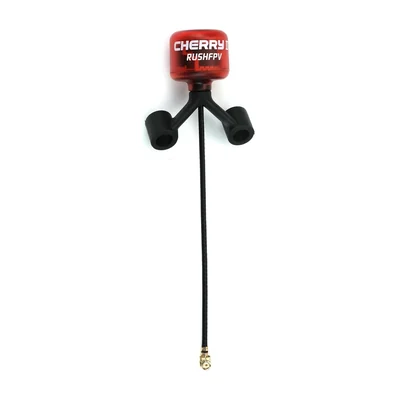

Красная антенна Cherry II с Y-образным держателем, который крепится на алюминиевые стойки рамы и задаёт угол установки. Два исполнения по разъёму — IPEX-1 (UFL) длиной 87 мм и угловой MMCX-JW длиной 83 мм; каждое с левой или правой круговой поляризацией.

Угловой MMCX нужен, когда на видеопередатчике стоит такой разъём и кабель удобнее увести под углом. По сравнению с первым поколением Cherry объём антенны меньше на 30 %, масса — на 20 % (данные производителя).

Радиочасть: антенна работает в полосе 5600–6000 МГц с КСВ до 1,3 (замеренные значения — 1,09–1,22), даёт в среднем 1,8 дБи, подавляет кросс-поляризацию на 30 дБ и излучает 99 % подведённой мощности. Годится для цифрового и аналогового видео; разъём выбирают по ответной части на передатчике.

Характеристики приведены по данным производителя: страница модели ↗
