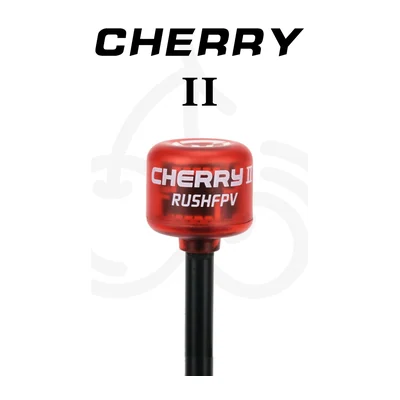

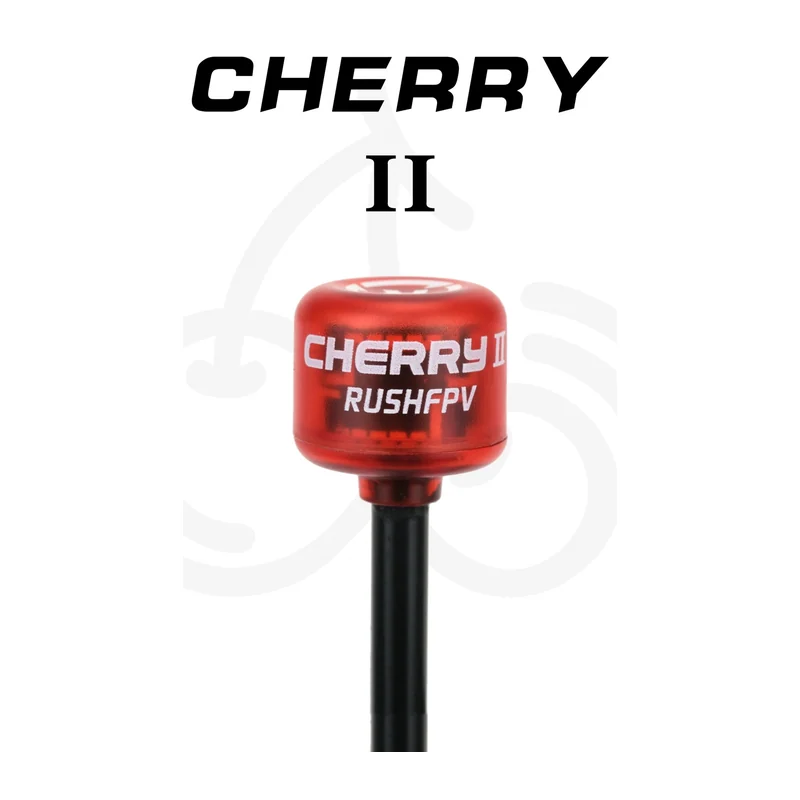

Антенна Rush Cherry 2 5,8 ГГц, круговая поляризация, UFL, SMA или MMCX
Rush FPV · Китай под заказ
Rush Cherry 2 5,8 ГГц

Антенна Rush Cherry 2 5,8 ГГц, круговая поляризация, UFL, SMA или MMCX

Антенна второго поколения Cherry II с прямым креплением: 5600–6000 МГц, 1,8 дБи, шесть исполнений разъёма длиной 82–123 мм.

Цена по запросу Зависит от объёма партии, курса и маршрута — считаем под ваш заказ. Почему нет цен
Артикул
Rush Cherry 2 5,8 ГГц
Производитель
Rush FPV, Китай
Расчёты
в рублях по договору; валютный платёж поставщику и валютный контроль — на нашей стороне
Срок
от 3 недель до отгрузки из чего складывается

Чего в карточке нет: масса — пришлём по запросу.

Входит в подборку «Антенны FPV: поляризация, усиление, диаграмма»

Ответим ценой и сроком в течение одного рабочего дня. Объём партии уточним при расчёте.

  • Данные производителяХарактеристики взяты со страницы модели или из даташита, без пересказов посредников.
  • Документы для таможни и бухгалтерииКонтракт, инвойс, декларация на товары, УПД со статусом счёта-фактуры.
  • Замена брака за наш счётПовторную логистику берём на себя, образцы перед серией — по запросу.

Коротко

Антенна Rush Cherry 2 5,8 ГГц, круговая поляризация, UFL, SMA или MMCX — тип круговая поляризация, Cherry II, частота 5600–6000 МГц, поляризация круговая, LHCP или RHCP (на выбор). Из остального: усиление 1,8 дБи (среднее). Производитель — Rush FPV, Китай; раздел каталога — антенны FPV и видеотракта.

Характеристики

Тип
круговая поляризация, Cherry II
Частота
5600–6000 МГц
Поляризация
круговая, LHCP или RHCP (на выбор)
Усиление
1,8 дБи (среднее)
КСВ
≤ 1,3 (измерено: 1,20 на 5650 МГц, 1,09 на 5750 МГц, 1,22 на 5850 МГц)
Подавление кросс-поляризации
−30 дБ
КПД излучения
99 %
Разъём
IPEX-1 (UFL), SMA, SMA-JW (угловой), MMCX, MMCX-JW (угловой)
Длина

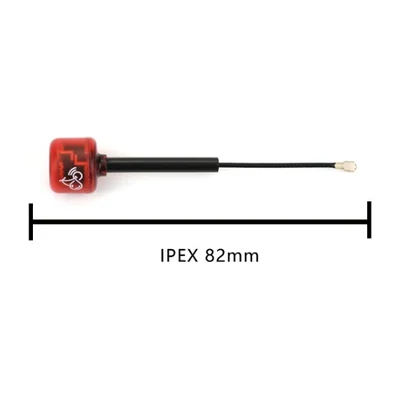

SMA и SMA-JW — 123 мм; MMCX — 85 мм; MMCX-JW — 83 мм; IPEX-1 с трубкой — 82 мм; IPEX-1 без трубки — 83 мм
Варианты
разъём: IPEX-1 (UFL) с трубкой / IPEX-1 (UFL) без трубки / SMA / SMA-JW / MMCX / MMCX-JW; поляризация LHCP / RHCP

Описание

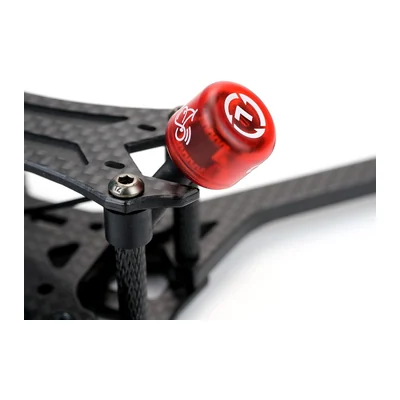

Второе поколение антенны Cherry с прямым креплением: кабель проходит в гибкой опорной трубке, излучатель изготовлен 3D-лазерной металлизацией. По паспорту антенна рассчитана на 5600–6000 МГц с КСВ в полосе не выше 1,3 — на 5650, 5750 и 5850 МГц замерено 1,20, 1,09 и 1,22; усиление в среднем 1,8 дБи, КПД излучения 99 %, кросс-поляризация подавлена на 30 дБ.

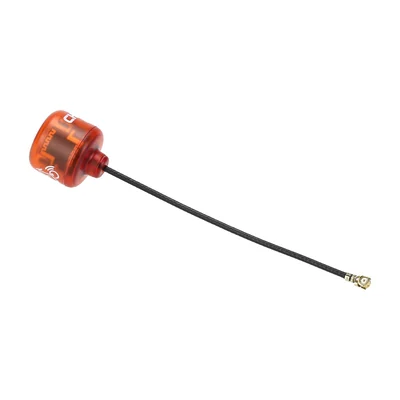

По данным производителя, второе поколение меньше первого по объёму на 30 % и легче на 20 %. Исполнений разъёма шесть: SMA и угловой SMA-JW длиной 123 мм, MMCX — 85 мм, угловой MMCX-JW — 83 мм, IPEX-1 (UFL) с трубкой — 82 мм и без трубки — 83 мм.

Каждое исполнение выпускается с левой или правой круговой поляризацией. Антенна применима в цифровых и аналоговых видеосистемах; исполнение выбирают по разъёму передатчика и месту на раме — варианты под SMA заметно длиннее остальных.

Характеристики приведены по данным производителя: страница модели ↗
