Чем аналоговый тракт отличается от цифрового по задержке, дальности и поведению на краю связи.
Задержкой, качеством картинки и поведением на краю дальности. Аналог даёт 20–30 мс и разборчивую картинку в помехах, цифра — чёткий кадр и запись, задержка у разных систем от единиц до десятков миллисекунд, а при потере сигнала изображение рассыпается блоками, а не шумит постепенно.
Видеопередатчик решает не «качество картинки», а то, что пилот увидит в худший момент полёта. Аналоговый тракт на 5,8 ГГц даёт задержку порядка 20–30 мс и деградирует плавно: сначала шум и полосы, потом рябь, и по этой ряби ещё можно довести аппарат домой. Цифровой тракт показывает чёткий кадр и пишет его на борт, но у края дальности картинка рассыпается блоками и может замереть целиком. Задержка у цифровых систем по паспортам — от 3 мс у HDZero до 22 мс у Walksnail и 60 мс у DMKR, но меряют её по-разному, и сравнивать эти цифры с аналогом напрямую нельзя.
Мощность — самый переоценённый параметр. Чтобы получить вдвое большую дальность, мощность приходится поднимать вчетверо, и на этом прибавка заканчивается. Антенна, вынесенная из-за карбона, и совпадающая поляризация на аппарате и в очках стоят дешевле и не греют плату. Отсюда же второе правило: передатчику нужен обдув, иначе выходной каскад уходит в тепловую защиту и сам срезает мощность.
Питание проверяют до покупки. Часть передатчиков рассчитана на прямое питание от пакета 2–6S, часть — на 5 или 9 В от полётного контроллера, и у второй группы просадка на моторах видна прямо на картинке. Разъём антенны тоже не мелочь: UFL легче и компактнее, MMCX держит вибрацию лучше, SMA тяжелее всех, но переживает удары.
Частоты и мощность в России ограничены: диапазон 5,8 ГГц разрешён не целиком и не на любой мощности. Это вопрос не только штрафа, но и соседей по полю — избыточная мощность глушит чужие каналы в радиусе, который вы не контролируете.
Цифровые комплекты выбирают связкой: передатчик, приёмник и очки одного семейства. Совместимости между системами разных производителей нет, и переходников для неё не существует.
Значения приведены по данным производителей. Полные характеристики — на карточке позиции.
| № | Модель | Мощность | Частоты | Питание | Масса |
|---|---|---|---|---|---|
| 1 | Happymodel HCF8/HCF9 5.8G 48CH 25mw Transmitter 700TVL 1/4 CMOS Wide Angle NTSC FPV Camera Support OSHappymodel | 25 мВт | 48 каналов | 3,3–5,5 В | 3 г (HCF9) |
| 2 | Happymodel HCF7 5.8G 48CH 25MW Transmitter 700 TVL 120 degree CMOS Wide Angle NTSC FPV CameraHappymodel | 25 мВт | 40 каналов | 3,3–5,5 В | 3,5 г |
| 3 | 5,8 ГГц 5,5 ВтHGLRC | до 5,5 Вт | 4,9–5,8 ГГц | 7–36 В (2–8S) | 68,6 г |
| 4 | Zeus 2,5 ВтHGLRC | до 2,5 Вт | 5,8 ГГц | 7–26 В (2–6S) | 19,6 г |
| 5 | Borg Race 200mWiFlight | до 200 мВт | 5,8 ГГц | 4,5–28 В (2–6S) | 3,5 г |
| 6 | BLITZ Mini Force 600mWiFlight | до 600 мВт | 5,8 ГГц | — | 4 г |
| 7 | MATEN 5.8G 4W VTX PROGEPRC | 25 / 200 / 1600 / 4000 мВт, режим Pit | 4800–6200 МГц, прямой ввод частоты | 7–36 В (2–8S); выход 5 В, 600 мА для камеры | 28,8 г (без кабеля) |
| 8 | MATEN 5.8G 3W VTX PRO V2GEPRC | 25 / 200 / 600 / 1600 / 3000 мВт, режим Pit | 4884–6184 МГц, прямой ввод частоты | 7–36 В (2–8S); выход 5 В для камеры | 35,6 г (без кабеля) |
| 9 | RAD Tiny 5.8G 400mW VTXGEPRC | 25 / 200 / 400 мВт, режим Pit | 5,8 ГГц, группы A, B, E, F, R, L | 5 В; выход 5 В для камеры | 1,1 г (без антенны) |
| 10 | RAD VTX 5.8G 2.5WGEPRC | 25 / 200 / 600 / 1600 / 2500 мВт, режим Pit | 5,8 ГГц; таблицы общая, FCC, EU | 7–36 В (2–8S); выход 5 В, 600 мА | 15 г (без проводов) |
| 11 | RAD Whoop 5.8G VTXGEPRC | 25 / 200 / 400 мВт, режим Pit | 5,8 ГГц | 5 В, около 400 мА; выход 5 В, 500 мА | 2 г (без кабелей) |
| 12 | RAD VTX 5.8G 1.6WGEPRC | 25 / 200 / 600 / 1600 мВт, режим Pit | 5,8 ГГц; таблицы общая, FCC, EU | 7–36 В (2–8S); выход 5 В, 600 мА | 9,7 г (без кабеля) |

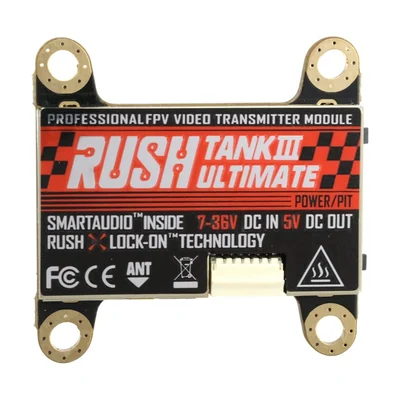

| 13 | Rush Tank III UltimateRush FPV | PIT / 25 / 200 / 500 / 1000 мВт | 5362–5945 МГц (диапазоны A, B, E, F, RaceBand, LowRace) | 7–36 В (до 6S); выход 5 В, до 600 мА | 7,2 г |
| 14 | Rush Tank SoloRush FPV | PIT / 25 / 400 / 800 мВт / MAX (до 1000 мВт) | 5,8 ГГц | 7–36 В; выход 5 В, 1 А (600 мА) | 12 г без кабеля |
| 15 | Rush Max Solo 5,8 ГГцRush FPV | PIT / 25 / 500 / 1000 мВт / MAX (2500 мВт) | 5362–5945 МГц (диапазоны A, B, E, F, RaceBand, LowRace) | 7–36 В (6S); выход 5 В, до 500 мА | 15 г без кабеля |
| 16 | Rush Max Solo X-Band 4,9 ГГцRush FPV | PIT / 25 / 500 / 1000 / 2500 мВт | 4990–5200 МГц | 7–36 В (6S); выход 5 В, до 500 мА | 15 г без кабеля |
| 17 | Rush XSPAN 3,1–3,9 ГГц 10 ВтRush FPV | до 10 Вт | 3170–3950 МГц | 7–30 В | 38 г |
| 18 | Rush XSPAN 3,1–3,8 ГГц 5 ВтRush FPV | до 5 Вт | 3170–3790 МГц | 7–30 В | 25,6 г |
| 19 | HDZero HD 720P Digital VTx Race EditionFoxeer | 25 / 200 мВт | 5,8 ГГц | 8–26 В (3–6S) | 6,3 г |
| 20 | 5.8G Reaper Extreme 1.8W 72CH VTxFoxeer | 25 / 200 / 500 мВт, 1 Вт, 1,8 Вт | 5,8 ГГц | 9–36 В | 13 г |
| 21 | 1.2G 2W 9CHDMKR | режим Pit / 25 мВт / 2 Вт | 1,2 ГГц | 7–36 В DC (2–8S) | 16 г |
| 22 | 7.2G 4W 64CHDMKR | 25 мВт / 2 Вт / 4 Вт | 6110–7210 МГц | 7–36 В DC (2–8S) | 25,85 г |
| 23 | Walksnail Avatar GT2 KitCaddx (Walksnail) | FCC ≤33 дБм | — | 11,1–25,2 В (3S–6S) | 52 г без антенн |
| 24 | Walksnail Avatar GT VTXCaddx (Walksnail) | FCC менее 30 дБм, максимум 33 дБм; CE менее 14 дБм; SRRC менее 20 дБм; MIC менее 25 дБм | 5,725–5,850 ГГц | — | 41,6 г с антенной |
| 25 | Walksnail Moonlight VTXCaddx (Walksnail) | FCC менее 30 дБм; CE менее 14 дБм; SRRC менее 20 дБм; MIC менее 25 дБм | 5,725–5,850 ГГц | 7,4–25,2 В | 38,5 г без антенны |
| 26 | Walksnail Avatar HD VTX V2 (Dual Antenna)Caddx (Walksnail) | FCC менее 30 дБм; CE менее 14 дБм; SRRC менее 20 дБм; MIC менее 25 дБм | 5,725–5,850 ГГц | 6–25,2 В | 15,4 г |
| 27 | Walksnail Avatar HD Mini 1s / Mini 1s Lite ModuleCaddx (Walksnail) | FCC менее 27 дБм; CE менее 14 дБм; SRRC менее 20 дБм; MIC менее 25 дБм | 5,725–5,850 ГГц | 3,1–13 В | 6,8 г |
| 28 | HDZero Freestyle V2 VTXHDZero (Divimath) | 25 мВт / 200 мВт | 5,725–5,850 ГГц | 7–25 В | 22,3 г |
| 29 | TBS Unify Pro32 DP (MMCX)Team BlackSheep (TBS) | 10 / 25 / 100 / 200 / 400 / 500 / 999 / MAX мВт | 4990 МГц | 6 В | 8,7 г |
| 30 | TBS Unify Pro 5G8 V3 (RP-SMA)Team BlackSheep (TBS) | 25 / 200 / 500 / 800 мВт | 5658 МГц | 4,5 В | 5 г |
| 31 | TBS Unify Pro 5G8 HV (RP-SMA)Team BlackSheep (TBS) | 25 / 200 / 500 / 800 мВт | 5658 МГц | 6 В | 7 г |
| 32 | TBS Unify Pro32 HV (MMCX)Team BlackSheep (TBS) | 25 / 100 / 400 / 1000+ мВт | 5658 МГц | 6 В | 8,7 г |
| 33 | TBS Unify Pro32 Nano 5G8 V1.1Team BlackSheep (TBS) | 25 / 100 / 400 / 500+ мВт | 5658 МГц | 5 В | 1 г |
| 34 | BETAFPV Air VTXBETAFPV | 25 мВт, есть режим PIT | 5,8 ГГц 48 каналов, с Raceband: 5658–5917 МГц | 5 В | 0,6 г (без антенн) |
| 35 | BETAFPV M03 5.8G VTXBETAFPV | Pit, 25, 100, 200 или 400 мВт (версия V1.1) | 5,8 ГГц 48 каналов, с Raceband: 5658–5917 МГц | — | 1,1 г (без антенны) |
| 36 | BETAFPV A02 25-800mW 5.8G VTXBETAFPV | 25, 200, 500 или 800 мВт | 5,8 ГГц 48 каналов, с Raceband: 5658–5917 МГц | — | 5,26 г (без антенны) |
| 37 | BETAFPV H02 AIO Camera 5.8G 25mW VTX OSDBETAFPV | 25 мВт | 5,8 ГГц 5 диапазон 40 каналов, с Raceband: 5362–5945 МГц | 2,9–5,5 В | 3,6 г |
| 38 | BETAFPV H01 AIO Camera 5.8G 25mW VTXBETAFPV | 25 мВт | 5,8 ГГц 5 диапазон 40 каналов, с Raceband: 5362–5945 МГц | 2,9–5,5 В | 3,6 г |
| 39 | BETAFPV Z01 AIO Camera 5.8G 25mW VTXBETAFPV | 25 мВт | 40 каналов групп A–E и 8 каналов группы Raceband (F) | 2,9–5,5 В | 4,3 г/4,79 г |
| 40 | Happymodel Diamond VTX 5.8G 40ch 25mw-200mw Switchable VTX with DVRHappymodel | 25–200 мВт переключается | 40 каналов | 4,8–5,5 В | 3 г без антенны |
В подборку вошли позиции с самыми полными характеристиками — не больше двух от одной серии. Весь выбор: Цифровые FPV-системы и видеопередатчики, Аналоговые FPV-камеры.
Модель VTX Camera; выходная мощность 25mw; диапазон частот 48 каналов; напряжение питания 3,3 В 5,5 В; потребление 300 мА(type).
Габариты 13,9″12,0 мм, масса 3,5 г. Выходная мощность 25mw; диапазон частот 40 каналов; напряжение питания 3,3 В 5,5 В; потребление 300 мА(type); разрешение камеры 700 ТВЛ.
Аналоговые видеопередатчики HGLRC повышенной мощности для дальних полётов: 3,3 ГГц до 5 Вт, 4,9–5,8 ГГц до 5,5 Вт с микрофоном и 4,9–6 ГГц до 10 Вт; питание 2–8S, крепление 20×20 мм, разъём SMA.
Аналоговый видеопередатчик HGLRC Zeus диапазона 5,8 ГГц с регулируемой мощностью до 2,5 Вт, 40 каналов, разъём MMCX и протокол TBS SmartAudio для настройки через OSD.
Аналоговый гоночный видеопередатчик iFlight Borg Race на 5,8 ГГц, мощность до 200 мВт, 16 каналов. Питание 4,5–28 В (2–6S), разъём IPEX, масса 3,5 г.
Компактный аналоговый видеопередатчик iFlight BLITZ Mini Force на 5,8 ГГц, мощность до 600 мВт, 40 каналов. Телеметрия IRC Tramp, разъём MMCX, масса 4 г.
Видеопередатчик 4800–6200 МГц, 104 канала, мощность 25/200/1600/4000 мВт и Pit mode, питание 7–36 В (2–8S), корпус из алюминия с вентилятором, SMA, крепление 20 × 20 мм, 28,8 г.
Видеопередатчик 4884–6184 МГц, 104 канала, пять уровней мощности до 3000 мВт, питание 7–36 В (2–8S), разъём SMA или MMCX, крепление 20 × 20 и 25,5 × 25,5 мм, масса 35,6 г.

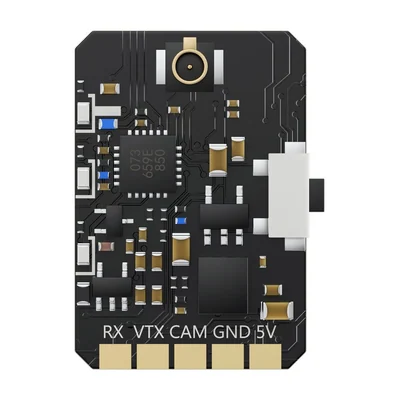

Видеопередатчик 5,8 ГГц массой 1,1 г и размером 14 × 18,5 мм: 48 каналов, мощность 25/200/400 мВт и Pit mode, питание 5 В, IRC Tramp, антенна UFL, PAL/NTSC.
Видеопередатчик 5,8 ГГц с тремя таблицами частот (40, 37 и 26 каналов), мощность 25/200/600/1600/2500 мВт и Pit mode, микрофон, питание 7–36 В (2–8S), MMCX, 30,5 × 30,5 мм, 15 г.

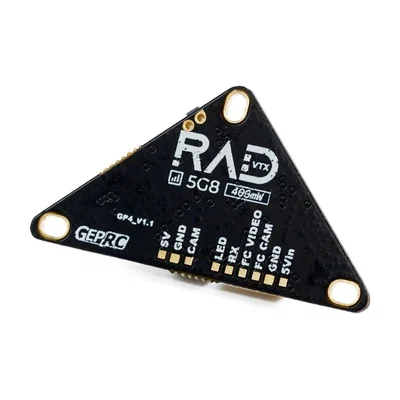

Видеопередатчик 5,8 ГГц массой 2 г: 40 каналов, мощность 25/200/400 мВт и Pit mode, питание 5 В, IRC Tramp, UFL, крепление 25,5–26,5 мм (M2), четыре RGB-светодиода.

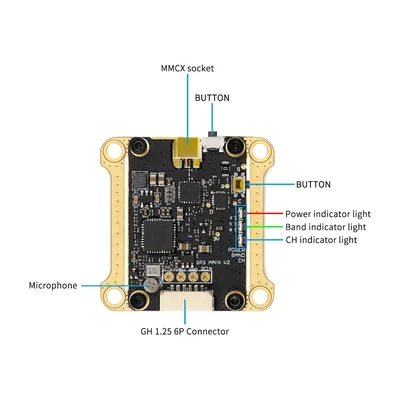

Видеопередатчик 5,8 ГГц с таблицами на 40, 37 и 26 каналов, мощность 25/200/600/1600 мВт и Pit mode, микрофон, питание 7–36 В (2–8S), MMCX, габариты 36 × 36,5 × 5,5 мм, 9,7 г.
Аналоговый видеопередатчик 5,8 ГГц: 48 каналов (5362–5945 МГц), мощность PIT/25/200/500/1000 мВт, питание 7–36 В (до 6S), SmartAudio, разъём MMCX, 36,5×36,5×5,2 мм, 7,2 г.

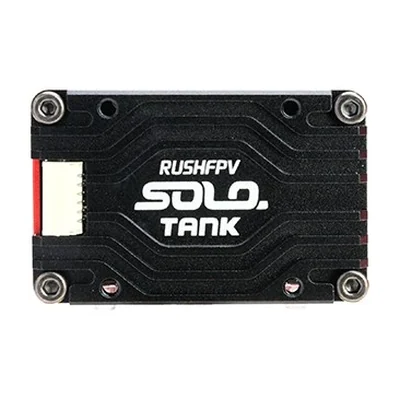

Видеопередатчик 5,8 ГГц в корпусе с оребрением: 48 каналов, мощность PIT/25/400/800 мВт/MAX (до 1000 мВт), питание 7–36 В, встроенный AGC-микрофон, MMCX, 37×24×6,7 мм, 12 г.

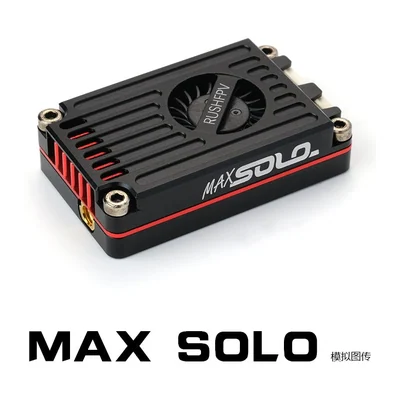

Видеопередатчик 5,8 ГГц с активным охлаждением: 48 каналов (5362–5945 МГц), мощность PIT/25/500/1000 мВт/MAX до 2500 мВт, питание 7–36 В (6S), MMCX, 40×24×10,5 мм, 15 г.

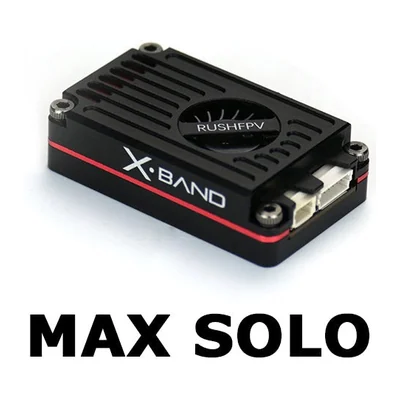

Версия Max Solo для диапазона 4,9 ГГц: 8 каналов 4990–5200 МГц, мощность PIT/25/500/1000/2500 мВт, питание 7–36 В (6S), IRC Tramp, MMCX, вентилятор, 40×24×10,5 мм, 15 г.
Линейка аналоговых видеопередатчиков Rush XSPAN на диапазоны от 3,1 до 8,5 ГГц мощностью 5–10 Вт: корпус 55×33×16 мм с вентилятором, 38 г, разъём SMA.
Аналоговые видеопередатчики Rush XSPAN на три диапазона: X3138 на 3,1–3,8 ГГц до 5 Вт, X48614 на 4,8–6,1 ГГц до 4 Вт и X61723 на 6,1–7,2 ГГц до 3 Вт; питание 7–30 В, IRC Tramp, вентилятор, 24–25,6 г.
Цифровой видеопередатчик Foxeer HDZero Race Edition с разрешением 1280×720 при 60 к/с, диапазоном 5,8 ГГц, мощностью 25/200 мВт и массой 6,3 г.

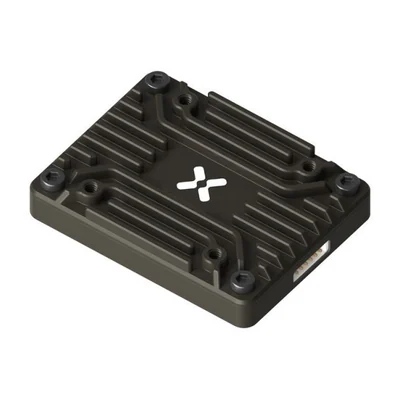

Аналоговый видеопередатчик Foxeer Reaper Extreme на 72 канала диапазона 5,8 ГГц с регулируемой мощностью до 1,8 Вт, питанием 9–36 В и массой 13 г.
Аналоговый видеопередатчик 1,2 ГГц, 9 каналов, до 2 Вт, управление IRC Tramp, антенный разъём MMCX, крепление 30,5 × 30,5 мм, масса 16 г.

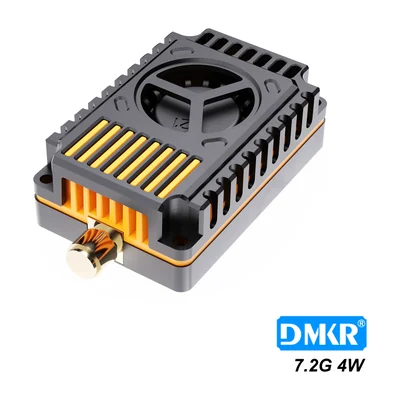

Аналоговый видеопередатчик 6110–7210 МГц, 64 канала, до 4 Вт, управление IRC Tramp, антенный разъём SMA, крепление 20 × 20 мм, масса 25,85 г.
Цифровой комплект Walksnail Avatar GT2: до 2 Вт со скачками по частоте, задержка от 22 мс, камера Starvis II 1/1,8″, запись до 256 ГБ, питание 3S–6S.
Передающий модуль комплекта Avatar GT: 34×34×23 мм, слот microSD до 256 ГБ, запись 1080p и восемь каналов в диапазоне 5,725–5,850 ГГц.
Старший передатчик линейки Avatar: пишет 4K при 60 кадрах на microSD, задержка около 22 мс, питание от 7,4 до 25,2 В.
Модуль V2 в исполнении с двумя антеннами IPEX: встроенная память 32 ГБ, масса 15,4 г, питание от 6 до 25,2 В.
Лёгкий модуль для микро-аппаратов: 31,5×31,5×9,4 мм и 6,8 грамма, работает от одной банки — от 3,1 В.
Передатчик HDZero Freestyle V2 в фрезерованном корпусе: 25 и 200 мВт, питание 7–25 В, управление SmartAudio и MSP, крепление 20 × 20 мм, 22,3 г.
Аналоговый видеопередатчик 5,8 ГГц (4990–6030 МГц): 10/25/100/200/400/500/999/MAX мВт, питание 6–25 В, SmartAudio, режим Pit, разъём MMCX, 37 × 28 × 10 мм, 8,7 г.
Аналоговый видеопередатчик 5,8 ГГц (5658–5945 МГц): 25/200/500/800 мВт, питание 4,5–5,5 В, SmartAudio, разъём RP-SMA, 18 × 25 × 4 мм, 5 г.
Аналоговый видеопередатчик 5,8 ГГц (5658–5945 МГц): 25/200/500/800 мВт, питание 6–25 В, SmartAudio, режим Pit, разъём RP-SMA, 31 × 22 × 6 мм, 7 г.
Аналоговый видеопередатчик 5,8 ГГц (5658–5945 МГц): 25/100/400/1000+ мВт, питание 6–25 В, SmartAudio, режим Pit, разъём MMCX, 37 × 25 × 5,8 мм, 8,7 г.
Аналоговый видеопередатчик 5,8 ГГц (5658–5945 МГц): 25/100/400/500+ мВт, питание 5–13 В, SmartAudio, режим Pit, разъём u.FL, 15 × 13 × 2 мм, 1 г.
Аналоговый видеопередатчик 5,8 ГГц массой 0,6 г: 48 каналов, мощность 25 мВт.
Аналоговый видеопередатчик 5,8 ГГц массой 1,1 г: режим Pit, 25, 100, 200 или 400 мВт, 48 каналов с Raceband (5658–5917 МГц), стабилизация PLL.
Аналоговый видеопередатчик 5,8 ГГц: 25, 200, 500 или 800 мВт, 48 каналов с Raceband (5658–5917 МГц), разъём MMCX, стабилизация PLL, 5,26 г без антенны.
Микрокамера с аналоговым видеопередатчиком 5,8 ГГц на 25 мВт и OSD: 40 каналов с Raceband, угол 120°, питание 2,9–5,5 В, масса 3,6 г.
FPV-камера BETAFPV H01 со встроенным видеопередатчиком 5,8 ГГц на 25 мВт: 40 каналов с Raceband, угол 120°, питание 2,9–5,5 В, масса 3,6 г.
Камера BETAFPV Z01 со встроенным видеопередатчиком 5,8 ГГц на 25 мВт: NTSC 640 × 480, угол 120°, 48 каналов, питание 1S, масса 4,3 г.
Производитель Happymodel; выходная мощность 25–200 мВт переключается; диапазон частот 40 каналов; напряжение питания 4,8 В~5,5 В; потребление 250 мА~510 мА(type).
