Аналоговые видеопередатчики Rush XSPAN 3,1–8,5 ГГц, 5–10 Вт, 38 г

Линейка аналоговых видеопередатчиков Rush XSPAN на диапазоны от 3,1 до 8,5 ГГц мощностью 5–10 Вт: корпус 55×33×16 мм с вентилятором, 38 г, разъём SMA.

Цена по запросу Зависит от объёма партии, курса и маршрута — считаем под ваш заказ. Почему нет цен

Артикул: Rush XSPAN 3,1–3,9 ГГц 10 Вт
Производитель: Rush FPV, Китай
Расчёты: в рублях по договору; валютный платёж поставщику и валютный контроль — на нашей стороне
Срок: от 3 недель до отгрузки из чего складывается
Исполнения: 5 исполнений — таблица ниже
Линейка: Другие модели линейки →

Входит в подборку «Видеопередатчики для БПЛА: аналоговые и цифровые», «Цифровой FPV: подбор по задержке и дальности»

Ответим ценой и сроком в течение одного рабочего дня. Объём партии уточним при расчёте.

Данные производителяХарактеристики взяты со страницы модели или из даташита, без пересказов посредников.
Документы для таможни и бухгалтерииКонтракт, инвойс, декларация на товары, УПД со статусом счёта-фактуры.
Замена брака за наш счётПовторную логистику берём на себя, образцы перед серией — по запросу.

Коротко

Аналоговые видеопередатчики Rush XSPAN 3,1–8,5 ГГц, 5–10 Вт, 38 г — мощность до 10 Вт, питание 7–30 В, тип аналоговый видеопередатчик (FM), серия XSPAN. Из остального: частота 3170–3950 МГц. Прочее: масса 38 г, габариты 55 × 33 × 16 мм. Производитель — Rush FPV, Китай; раздел каталога — цифровые FPV-системы и видеопередатчики.

Характеристики

Тип: аналоговый видеопередатчик (FM), серия XSPAN
Частота: 3170–3950 МГц
Каналы: 40 каналов (5 диапазонов × 8, шаг 20 МГц)
Мощность: до 10 Вт
Регулировка мощности: PIT, 25 мВт, 200 мВт, 2 Вт, 10 Вт
Протокол управления: IRC Tramp (пин DATA); кнопка с RGB-индикатором
Питание: 7–30 В
Разъём антенны: SMA, 50 Ом
Масса: 38 г
Габариты: 55 × 33 × 16 мм
Охлаждение: активное, встроенный вентилятор

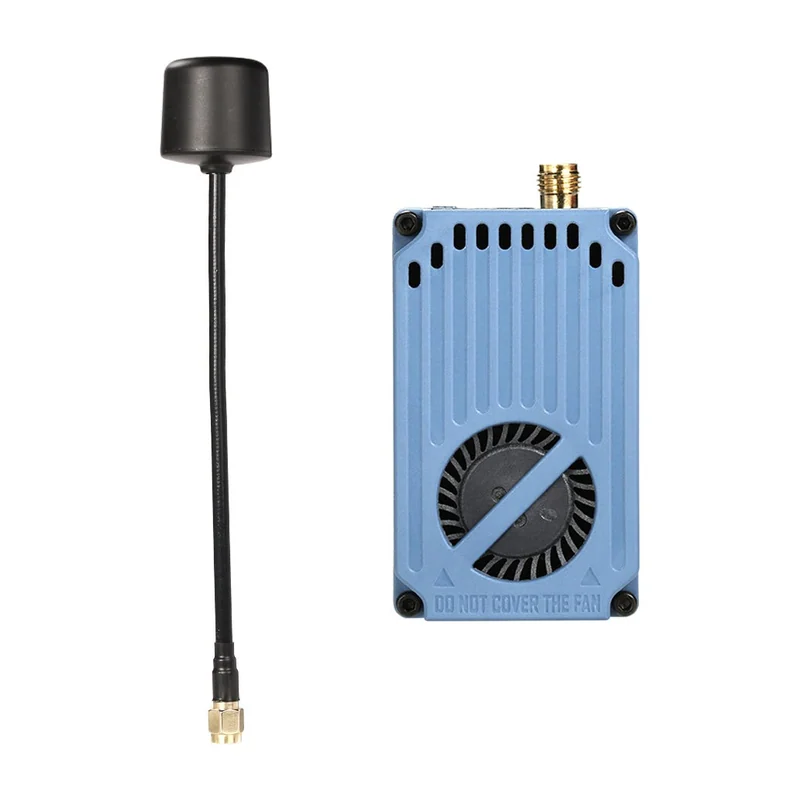

Комплектация: видеопередатчик; антенна RHCP 3,1–4,1 ГГц, 2 дБи, КСВ < 1,5, кабель RG402, SMA (штекер)

Исполнения серии 5

Модель	Частота	Мощность	Регулировка мощности
Rush XSPAN 3,1–3,9 ГГц 10 Вт характеристики выше	3170–3950 МГц	до 10 Вт	PIT, 25 мВт, 200 мВт, 2 Вт, 10 Вт
Rush XSPAN 4–4,8 ГГц 10 Вт	4020–4800 МГц	до 10 Вт	PIT, 25 мВт, 200 мВт, 2 Вт, 10 Вт
Rush XSPAN 4,8–6,1 ГГц 10 Вт	4875–6060 МГц	до 10 Вт	PIT, 25 мВт, 200 мВт, 2 Вт, 10 Вт
Rush XSPAN 6,1–7,2 ГГц 8 Вт	6110–7210 МГц	до 8 Вт	PIT, 25 мВт, 200 мВт, 2 Вт, 8 Вт
Rush XSPAN 7–8,5 ГГц 5 Вт	7060–8500 МГц	до 5 Вт	PIT, 25 мВт, 200 мВт, 1 Вт, 5 Вт

Характеристики выше приведены для исполнения Rush XSPAN 3,1–3,9 ГГц 10 Вт. Параметры, которых нет в таблице, у исполнений общие или уточняются по паспорту. Нужное исполнение укажите в запросе.

Описание

Серия XSPAN — аналоговые видеопередатчики для диапазонов вне 5,8 ГГц: 3,1–3,9, 4–4,8, 4,8–6,1, 6,1–7,2 и 7–8,5 ГГц, мощность до 10 Вт (у 6,1–7,2 ГГц — до 8 Вт, у 7–8,5 ГГц — до 5 Вт). Использование этих частот регулируется местными правилами. Ниже — данные для XSPAN 3,1–3,9 ГГц.

Rush XSPAN 3,1–3,9 ГГц 10 Вт — аналоговый видеопередатчик серии XSPAN с частотной модуляцией и ФАПЧ (PLL) на диапазон 3170–3950 МГц: 40 каналов (5 диапазонов × 8, шаг 20 МГц). Выходная мощность переключается ступенями PIT, 25 мВт, 200 мВт, 2 Вт, 10 Вт; по данным производителя, это мощность на выходе порта при длительной работе при 25 °C. Стабильность частоты ± 100 кГц, точность ± 200 кГц, уровень видеовхода 1 В ± 0,2 В (размах), рабочая температура от −20 до +60 °C.

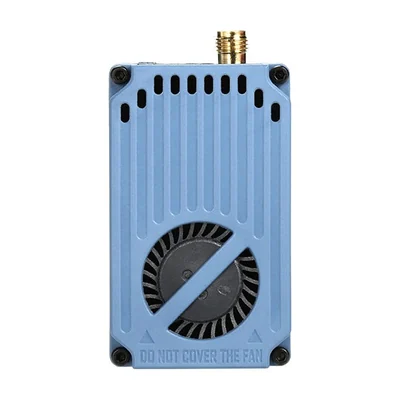

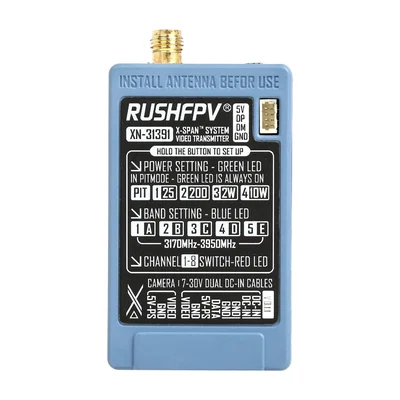

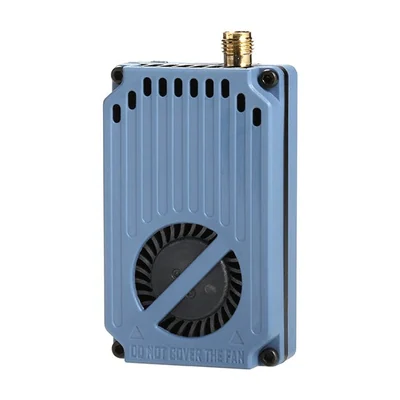

Корпус 55 × 33 × 16 мм и массой 38 г с радиатором и встроенным вентилятором. Питание 7–30 В, выход 5 В для камеры, антенный разъём SMA 50 Ом. Канал, диапазон и мощность выбираются одной кнопкой с RGB-индикатором (синий — диапазон, красный — канал, зелёный — мощность) либо с полётного контроллера по протоколу IRC Tramp через пин DATA. В комплекте широкополосная антенна круговой поляризации RHCP (3,1–4,1 ГГц, 2 дБи, КСВ < 1,5, кабель RG402, SMA (штекер)). USB-интерфейс для настройки и обновления прошивки производитель предлагает только как опцию для коммерческих клиентов.

Передатчик высокой мощности: для ввоза и работы в России требуются разрешительные документы на радиоэлектронное средство.

Характеристики приведены по данным производителя: страница модели ↗
