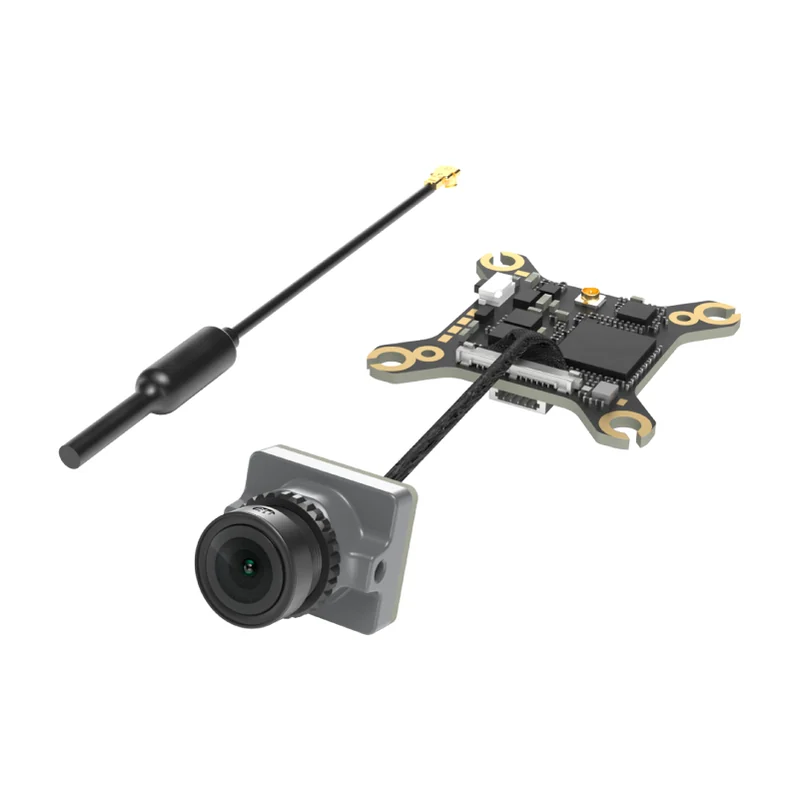

Комплект видеопередачи Walksnail Ascent Lite: VTX 6 г, 1080p/60, 35 мс
Caddx (Walksnail) · Китай под заказ
Ascent Lite Kit, арт. WN13-4S09B

Комплект видеопередачи Walksnail Ascent Lite: VTX 6 г, 1080p/60, 35 мс

Камера 1/2,8″ и VTX массой 6 г: 1080p/60 или 720p/100, средняя задержка 35 мс, угол 147°, 25 или 100 мВт; для очков и приёмника Ascent.

Цена по запросу Зависит от объёма партии, курса и маршрута — считаем под ваш заказ. Почему нет цен
Артикул
Ascent Lite Kit, арт. WN13-4S09B
Производитель
Caddx (Walksnail), Китай
Расчёты
в рублях по договору; валютный платёж поставщику и валютный контроль — на нашей стороне
Срок
от 3 недель до отгрузки из чего складывается
Документы
прошивки

Чего в карточке нет: тип, масса — пришлём по запросу.

Входит в подборку «Цифровой FPV: подбор по задержке и дальности», «Комплекты цифровой видеопередачи для БПЛА»

Ответим ценой и сроком в течение одного рабочего дня. Объём партии уточним при расчёте.

  • Данные производителяХарактеристики взяты со страницы модели или из даташита, без пересказов посредников.
  • Документы для таможни и бухгалтерииКонтракт, инвойс, декларация на товары, УПД со статусом счёта-фактуры.
  • Замена брака за наш счётПовторную логистику берём на себя, образцы перед серией — по запросу.

Характеристики

Сенсор
1/2,8″
Разрешение
1080p/60 к/с, 720p/100 к/с
Масса VTX
6 г (без антенны)
Задержка
35 мс (в среднем)
Питание
3–12,6 В
Габариты
камера 12×14×15 мм; VTX 30,5×30,5×3,5 мм
Совместимая батарея
1–3S (расчёт по питанию 3–12,6 В: заряженная банка 4,2 В, разряженная под нагрузкой 3,3 В)
Угол обзора
147°, кадр 16:9
Диапазон частот
5,730–5,815 ГГц, 3 канала
Мощность передатчика (ЭИИМ)
менее 20 дБм (FCC/SRRC), менее 14 дБм (CE); режимы 25 и 100 мВт
Полоса канала
5, 10, 20 МГц или авто
Битрейт
25 Мбит/с
Антенна
1 × IPEX-1
Монтажные отверстия
25 мм
OSD
режим Canvas: Betaflight, INAV, FETtec, KISS, ArduPilot
Разъёмы
питание JST 1,0 мм, 4 контакта; USB — HSG 0,8 мм, 5 контактов
Приёмная сторона
очки или приёмник Walksnail Ascent, в комплект не входят

Видео

64 секунды: как объектив сводит 147° в кадр, сколько бит остаётся на пиксель при 25 Мбит/с, тепловой шум в полосе 5, 10 и 20 МГц, предел Шеннона, 25 и 100 мВт в дБм, питание 3–12,6 В.

Описание

Комплект начального уровня в цифровой серии Walksnail Ascent — способ перейти с аналога на цифру с минимальным набором. В комплекте камера и передатчик, а очки или приёмник Ascent приобретаются отдельно — производитель указывает, что для работы нужны именно они.

Камера на матрице 1/2,8″ даёт 1080p/60 или 720p/100 к/с с углом 147°, средняя задержка — 35 мс. У систем Walksnail Avatar задержка от 22 мс: на облётах, съёмке и обучении разница не мешает, в плотной гонке уже чувствуется. Передатчик весит 6 г без антенны, питается от 3 до 12,6 В, то есть от 1S до 3S, и работает на трёх каналах в диапазоне 5,73–5,815 ГГц с мощностью 25 или 100 мВт.

Крепёжные отверстия передатчика — 25 мм, а не привычные 20 или 30,5; это стоит учесть при раскладке рамы. OSD работает в режиме Canvas с Betaflight, INAV, KISS, FETtec и ArduPilot, подключение к контроллеру — по UART четырёхконтактным кабелем.

Документация

Характеристики приведены по данным производителя: страница модели ↗
