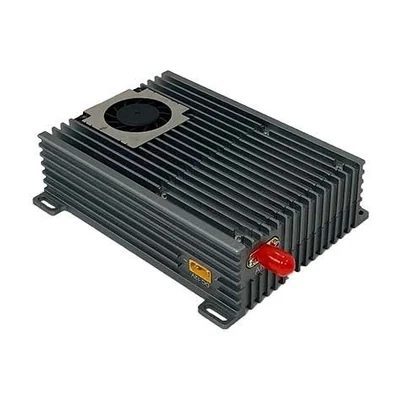

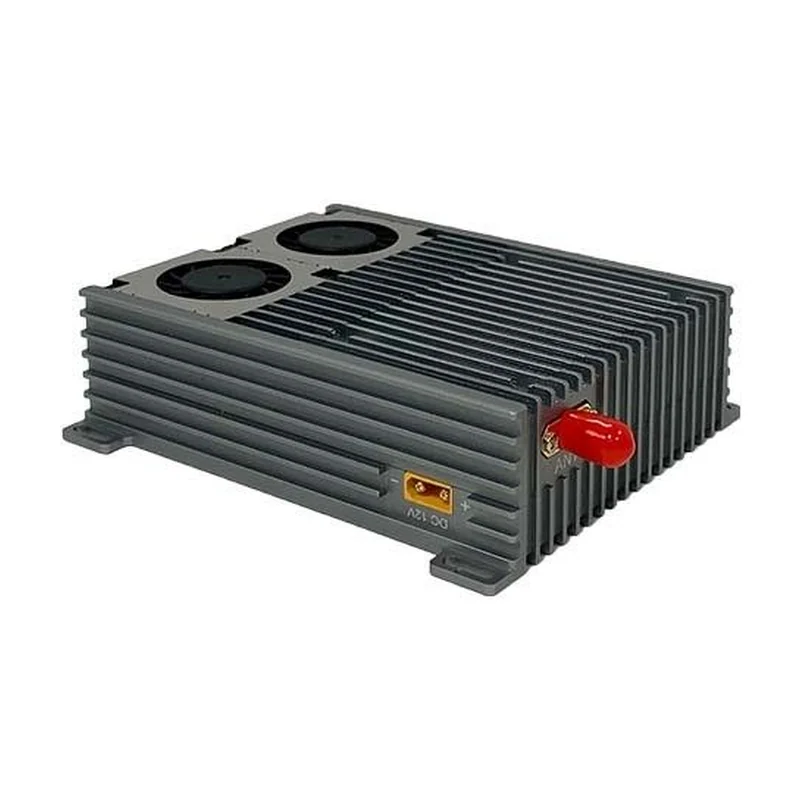

Видеопередатчик WDS COFDM, вход HDMI, 1–10 Вт, до 100 км
Видеопередатчик COFDM с входом HDMI: H.264/H.265 потоком 2–20 Мбит/с, мощность 1, 5 или 10 Вт, до 100 км в прямой видимости при 10 Вт, задержка менее 180 мс, встроенный канал данных.
- Артикул
- WDS COFDM
- Производитель
- WDS (Shenzhen Sinosun), Китай
- Расчёты
- в рублях по договору; валютный платёж поставщику и валютный контроль — на нашей стороне
- Срок
- от 3 недель до отгрузки из чего складывается
- Линейка
- других моделей этой линейки в каталоге нет
Чего в карточке нет: тип, габариты — пришлём по запросу.
Ответим ценой и сроком в течение одного рабочего дня. Объём партии уточним при расчёте.
- Данные производителяХарактеристики взяты со страницы модели или из даташита, без пересказов посредников.
- Документы для таможни и бухгалтерииКонтракт, инвойс, декларация на товары, УПД со статусом счёта-фактуры.
- Замена брака за наш счётПовторную логистику берём на себя, образцы перед серией — по запросу.
Коротко
Видеопередатчик WDS COFDM, вход HDMI, 1–10 Вт, до 100 км — питание 11–16 В; до 15 Вт (передатчик 1 Вт), до 35 Вт (5 Вт), исполнение видеопередатчик COFDM, 2K несущих, модуляция QPSK/16QAM/64QAM. Из остального: помехоустойчивое кодирование 1/2, 2/3, 3/4, 7/8. Прочее: масса 233 г (1 Вт), 289 г (5 Вт), 990 г (10 Вт); приёмник — 425 г, рабочая температура −30…+70 °C. Производитель — WDS (Shenzhen Sinosun), Китай; раздел каталога — цифровые FPV-системы и видеопередатчики.
Характеристики
- Исполнение
- видеопередатчик COFDM, 2K несущих
- Модуляция
- QPSK/16QAM/64QAM
- Помехоустойчивое кодирование
- 1/2, 2/3, 3/4, 7/8
- Видеотракт
- вход HDMI, SDI или CVBS; выход HDMI и IP (RJ45)
- Рабочая температура
- −30…+70 °C
- Частоты
- 300–350 или 560–610 МГц; под заказ от 200 МГц до 2,7 ГГц
- Мощность передатчика
- 1, 5 или 10 Вт
- Полоса канала
- 2–8 МГц
- Видеопоток
- 2–20 Мбит/с, H.264/H.265
- Задержка
- менее 180 мс; с входом CVBS — менее 120 мс
- Дальность в прямой видимости
- более 20 км (1 Вт), 50 км (5 Вт), 100 км (10 Вт) — по данным производителя
- Шифрование
- AES-128
- Канал данных
- встроенный двунаправленный, 410–480, 840–845 или 902–928 МГц, до 230,4 кбит/с
- Питание
- 11–16 В; до 15 Вт (передатчик 1 Вт), до 35 Вт (5 Вт)
- Масса
- 233 г (1 Вт), 289 г (5 Вт), 990 г (10 Вт); приёмник — 425 г
Описание
Передатчик видео по технологии COFDM: поток раскладывается на 2 тысячи несущих (режим 2K), и сигнал, отражённый от зданий и рельефа, не разрушает картинку, а складывается с основным. Видео с HDMI, SDI или CVBS кодируется в H.264 или H.265 потоком 2–20 Мбит/с, полоса канала — 2–8 МГц, модуляция QPSK, 16QAM или 64QAM с кодированием от 1/2 до 7/8.
Частоты — 300–350 или 560–610 МГц, под заказ от 200 МГц до 2,7 ГГц. Мощность 1, 5 или 10 Вт: по данным производителя это более 20, 50 и 100 км в прямой видимости. Задержка — менее 180 мс, с аналоговым входом — менее 120 мс; поток шифруется AES-128. Встроенный модуль на 410–480, 840–845 или 902–928 МГц передаёт данные в обе стороны со скоростью до 230 кбит/с.
Питание 11–16 В, потребление до 15 Вт у передатчика на 1 Вт и до 35 Вт у пятиваттного, рабочая температура −30…+70 °C. Масса — 233, 289 и 990 г для 1, 5 и 10 Вт, приёмник — 425 г. Это односторонний видеоканал с телеметрией, а не mesh-сеть: для ретрансляции через несколько узлов берут серии DDL или MIMOmesh.
Характеристики приведены по данным производителя: страница модели ↗
