Цифровая система CubePilot Herelink 1.1: пульт с экраном, HD-видео и телеметрия, 2,4 ГГц, до 20 км
CubePilot · Австралия под заказ
Herelink 1.1

Система CubePilot Herelink 1.1: HD-видео, телеметрия и пульт, 2,4 ГГц, до 20 км

Оригинальное название: CubePilot Herelink 1.1 HD Video Transmission System

Комплект CubePilot Herelink 1.1 из пульта с экраном 5,46″ и бортового модуля: управление, видео 1080p и телеметрия в диапазоне 2,4 ГГц на расстояние до 20 км (FCC).

Цена по запросу Зависит от объёма партии, курса и маршрута — считаем под ваш заказ. Почему нет цен
Артикул
Herelink 1.1
Производитель
CubePilot, Австралия
Расчёты
в рублях по договору; валютный платёж поставщику и валютный контроль — на нашей стороне
Срок
от 3 недель до отгрузки из чего складывается

Чего в карточке нет: тип — пришлём по запросу.

Входит в подборку «Цифровой FPV: подбор по задержке и дальности», «Комплекты цифровой видеопередачи для БПЛА»

Ответим ценой и сроком в течение одного рабочего дня. Объём партии уточним при расчёте.

  • Данные производителяХарактеристики взяты со страницы модели или из даташита, без пересказов посредников.
  • Документы для таможни и бухгалтерииКонтракт, инвойс, декларация на товары, УПД со статусом счёта-фактуры.
  • Замена брака за наш счётПовторную логистику берём на себя, образцы перед серией — по запросу.

Коротко

Система CubePilot Herelink 1.1: HD-видео, телеметрия и пульт, 2,4 ГГц, до 20 км — процессор SoC Pinecone S1: 4 × Cortex-A53 2,2 ГГц + 4 × Cortex-A53 1,4 ГГц, GPU Mali-T860, диапазон частот 2,4 ГГц ISM, дальность 20 км (FCC), 12 км (CE/SRRC/MIC). Прочее: масса пульт 536 г; бортовой модуль 98 г с антеннами, габариты пульт 217 × 106,5 × 31 мм (без антенн и стиков); бортовой модуль 78,5 × 30 × 15 мм. Производитель — CubePilot, Австралия; раздел каталога — цифровые FPV-системы и видеопередатчики.

Характеристики

Состав
пульт-наземная станция и бортовой модуль Air Unit 1.1
Диапазон частот
2,4 ГГц ISM
Мощность передатчика
23 дБм (200 мВт) — США; 20 дБм (100 мВт) — Европа, Китай, Япония
Дальность
20 км (FCC), 12 км (CE/SRRC/MIC)
Видео
720p30, 1080p30/60; два входа micro HDMI; задержка 110 мс
Полоса канала
20 / 10 МГц
Чувствительность приёмника
−99 дБм при полосе 20 МГц
Восстановление связи
менее 1 с
Шифрование
AES-128-CTR
Процессор
SoC Pinecone S1: 4 × Cortex-A53 2,2 ГГц + 4 × Cortex-A53 1,4 ГГц, GPU Mali-T860
Память
бортовой модуль: 1 ГБ LPDDR3, 4 ГБ eMMC; пульт: 2 ГБ LPDDR3, 8 ГБ eMMC
Интерфейс
бортовой модуль: micro HDMI ×2, UART 3,3 В, S.Bus ×2, Ethernet (Auto MDI-X), micro USB (OTG), слот SD, MMCX ×2; пульт: micro USB, microSD до 64 ГБ

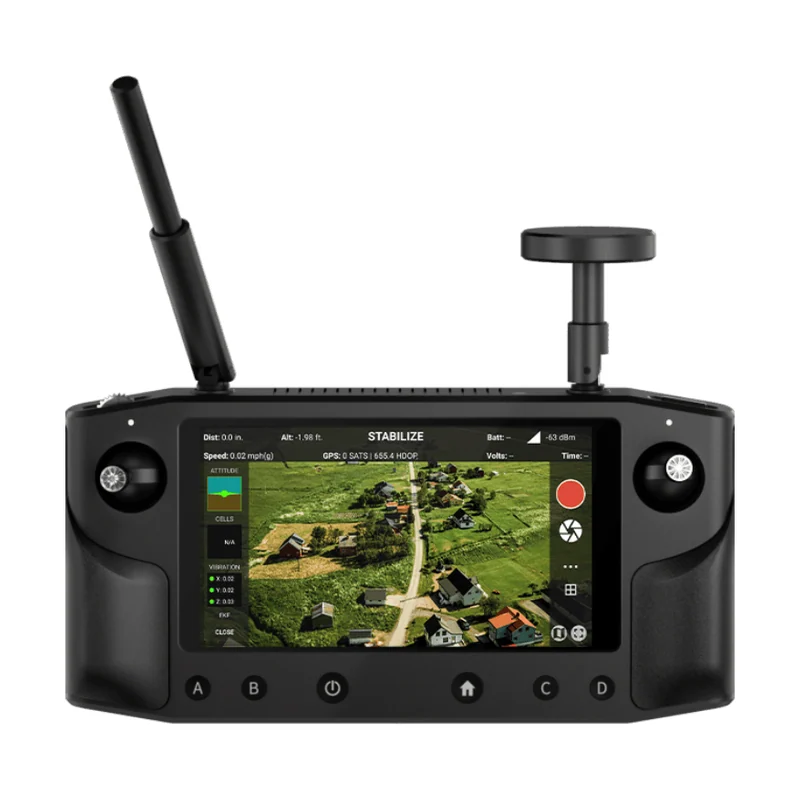

Экран
5,46″, 1080p, сенсорный, яркость 1000 нит
Органы управления
2 стика на датчиках Холла, колесо, 6 кнопок с подсветкой, верхняя кнопка
Антенны
пульт: направленная 5 дБи и всенаправленная 2 дБи, съёмные; Wi-Fi, Bluetooth, GPS
Питание
бортовой модуль: рекомендуется около 7 В, допускается 3S LiPo; пульт: встроенный LiPo 4950 мА·ч, зарядка micro USB 5 В 2 А
Потребление
в среднем не более 4 Вт на блок
Габариты
пульт 217 × 106,5 × 31 мм (без антенн и стиков); бортовой модуль 78,5 × 30 × 15 мм
Масса
пульт 536 г; бортовой модуль 98 г с антеннами
Корпус
пульт — пластик; бортовой модуль — алюминиевый сплав

Описание

Herelink 1.1 — интегрированная система CubePilot из пульта-наземной станции и бортового модуля. Она передаёт по одному радиоканалу 2,4 ГГц команды управления, HD-видео и телеметрию для автопилотов Cube, ArduPilot и PX4. Дальность — 20 км по нормам FCC и 12 км по CE/SRRC/MIC, задержка видео — 110 мс.

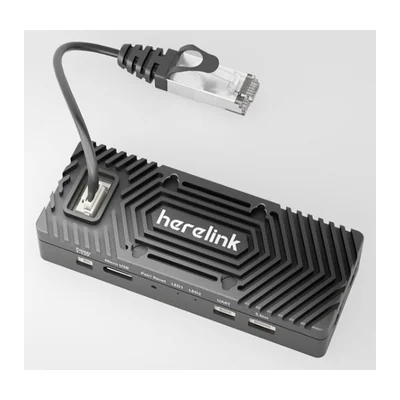

По сравнению с версией 1.0 яркость экрана пульта увеличена до 1000 нит, бортовой модуль получил порт Ethernet и слот SD. В обоих блоках стоит восьмиядерный SoC Pinecone S1, на пульте установлены Solex TX и QGroundControl.

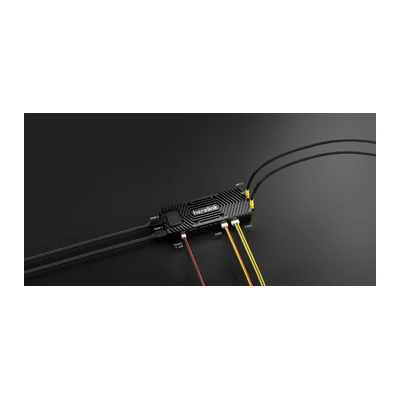

На БПЛА бортовой модуль подключается к автопилоту по UART и S.Bus, камеры — по micro HDMI.

Характеристики приведены по данным производителя: страница модели ↗
