Цифровая система HereLink Blue: пульт с экраном, HD-видео и телеметрия, 2,4 ГГц, до 20 км
CubePilot · Австралия под заказ
HereLink Blue

Система CubePilot Herelink Blue: HD-видео, телеметрия и пульт, 2,4 ГГц, до 20 км

Оригинальное название: HereLink Blue

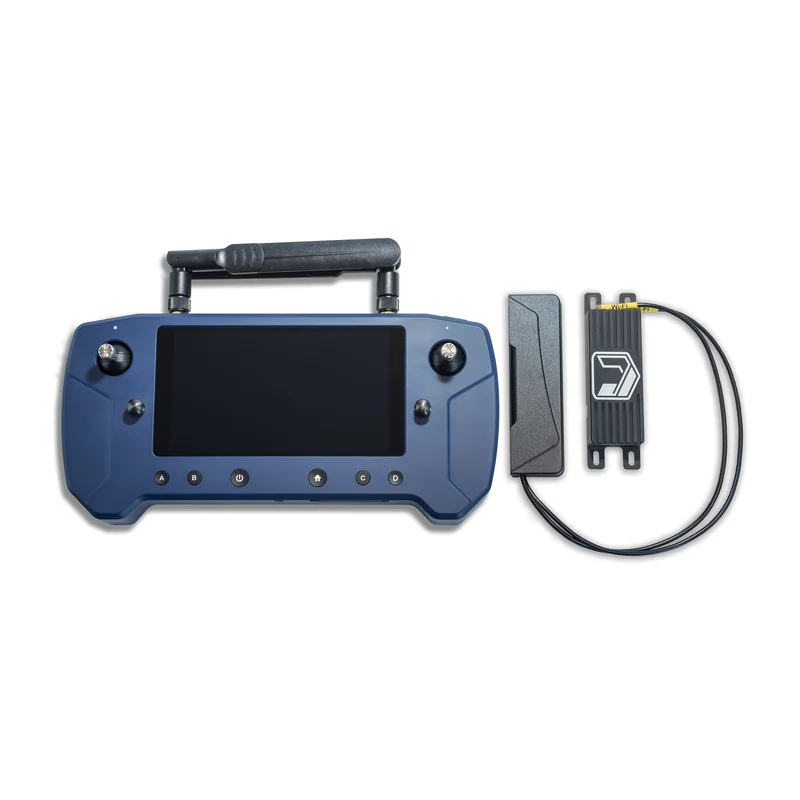

Комплект HereLink Blue из наземной станции с экраном 5,46″ и бортового модуля в корпусах из алюминия 6061: управление, видео 1080p и телеметрия в 2,4 ГГц до 20 км (FCC).

Цена по запросу Зависит от объёма партии, курса и маршрута — считаем под ваш заказ. Почему нет цен
Артикул
HereLink Blue
Производитель
CubePilot, Австралия
Расчёты
в рублях по договору; валютный платёж поставщику и валютный контроль — на нашей стороне
Срок
от 3 недель до отгрузки из чего складывается

Чего в карточке нет: тип — пришлём по запросу.

Входит в подборку «Цифровой FPV: подбор по задержке и дальности», «Комплекты цифровой видеопередачи для БПЛА»

Ответим ценой и сроком в течение одного рабочего дня. Объём партии уточним при расчёте.

  • Данные производителяХарактеристики взяты со страницы модели или из даташита, без пересказов посредников.
  • Документы для таможни и бухгалтерииКонтракт, инвойс, декларация на товары, УПД со статусом счёта-фактуры.
  • Замена брака за наш счётПовторную логистику берём на себя, образцы перед серией — по запросу.

Коротко

Система CubePilot Herelink Blue: HD-видео, телеметрия и пульт, 2,4 ГГц, до 20 км — процессор SoC Pinecone S1: 4 × Cortex-A53 2,2 ГГц + 4 × Cortex-A53 1,4 ГГц, GPU Mali-T860, диапазон частот 2402–2483 МГц, дальность 20 км (FCC), 12 км (CE/SRRC). Прочее: масса станция 920 г; бортовой модуль 90 г с антеннами, габариты станция 245 × 116 × 40 мм (без антенн и стиков); бортовой модуль 104,5 × 30,5 × 16 мм. Производитель — CubePilot, Австралия; раздел каталога — цифровые FPV-системы и видеопередатчики.

Характеристики

Состав
наземная станция и бортовой модуль
Диапазон частот
2402–2483 МГц
Мощность передатчика
FCC 23 дБм, CE 29 дБм, SRRC 20 дБм, MIC 20 дБм
Дальность
20 км (FCC), 12 км (CE/SRRC)
Видео
720p30, 1080p30/60; два входа micro HDMI; задержка от 110 мс
Полоса канала
20 / 10 МГц
Чувствительность приёмника
−99 дБм при полосе 20 МГц
Восстановление связи
менее 1 с
Шифрование
AES-128
Процессор
SoC Pinecone S1: 4 × Cortex-A53 2,2 ГГц + 4 × Cortex-A53 1,4 ГГц, GPU Mali-T860
Память
бортовой модуль 1 ГБ LPDDR3; станция 2 ГБ LPDDR3
Интерфейс
бортовой модуль: micro HDMI ×2, UART 3,3/5 В (MAVLink), 2 выхода RC 3,3 В (S.Bus прямой/инверсный или PPM), micro USB (OTG), MMCX ×2; станция: micro USB, microSD до 64 ГБ

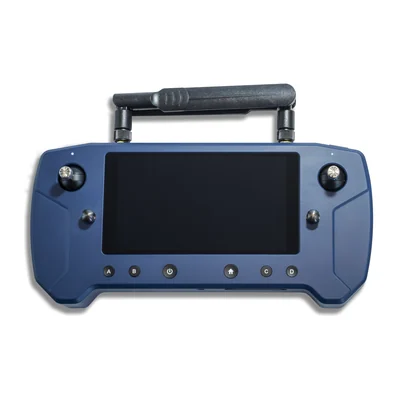

Экран
5,46″, 1080p, сенсорный
Органы управления
2 стика на датчиках Холла, колесо, 6 кнопок, верхняя кнопка
Антенны
2,4 ГГц, 1,9 дБic, круговая поляризация, ×2 на каждом блоке; в станции Wi-Fi, Bluetooth, GPS
Питание
бортовой модуль: рекомендуется около 7 В, допускается 3S LiPo; станция: встроенный Li-ion 4950 мА·ч, зарядка micro USB 5 В 2 А
Потребление
в среднем менее 4 Вт на блок
Габариты
станция 245 × 116 × 40 мм (без антенн и стиков); бортовой модуль 104,5 × 30,5 × 16 мм
Масса
станция 920 г; бортовой модуль 90 г с антеннами
Корпус
алюминий 6061, твёрдое анодирование
Производитель
Union Robotics (партнёр CubePilot)

Описание

HereLink Blue — вариант системы Herelink от Union Robotics, партнёра CubePilot; документация размещена на docs.cubepilot.org. Наземная станция и бортовой модуль передают по каналу 2402–2483 МГц команды управления, видео до 1080p60 и телеметрию MAVLink для автопилотов Cube, ArduPilot и PX4 на расстояние до 20 км (FCC).

Корпуса обоих блоков выточены из алюминия 6061 с твёрдым анодированием, антенны с круговой поляризацией. Станция работает на Android с приложением UR/Solex TX; комплект поставляется в водонепроницаемом кейсе.

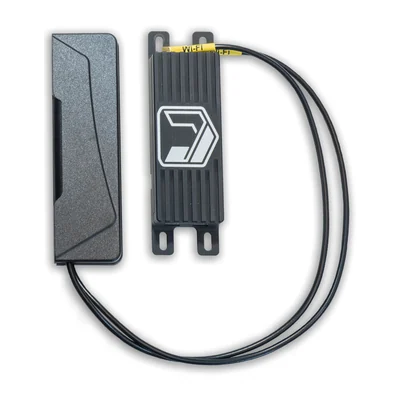

На БПЛА бортовой модуль подключается к автопилоту по UART и S.Bus, камеры — по micro HDMI.

Характеристики приведены по данным производителя: страница модели ↗
