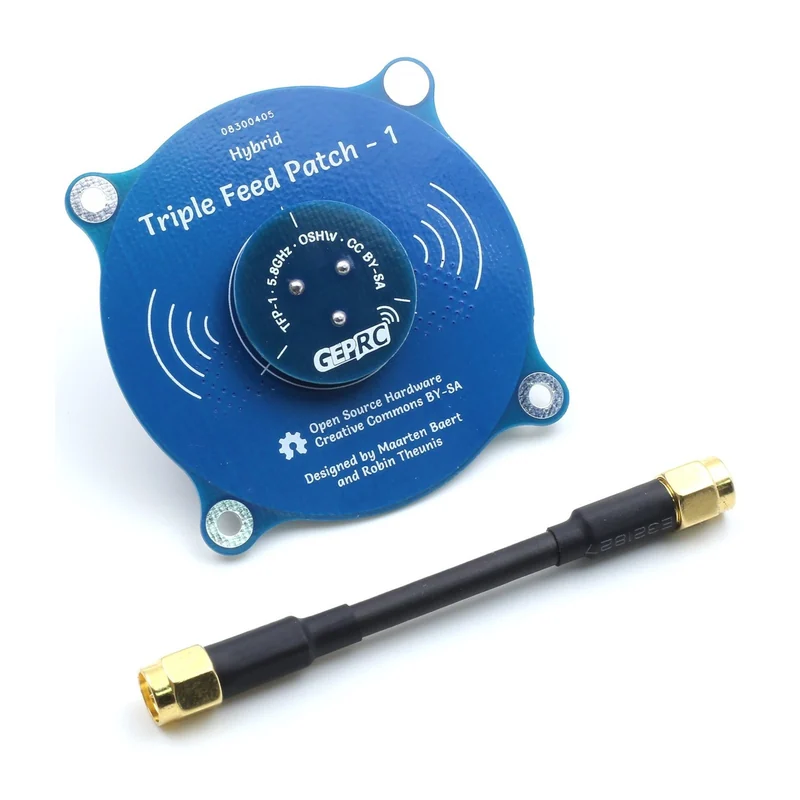

GEPRC Triple Feed Patch-1 5.8GHz CP (RP-SMA Male) — направленная патч-антенна 9,4 дБи
GEPRC · Китай под заказ
Triple Feed Patch-1 5.8GHz (RP-SMA)

GEPRC Triple Feed Patch-1 5,8 ГГц CP (RP-SMA Male) — направленная патч-антенна 9,4 дБи

Оригинальное название: GEPRC Triple Feed Patch-1 5.8GHz CP FPV Antenna (PR-SMA Male)

Направленная патч-антенна 5,47–6,13 ГГц с круговой поляризацией: усиление 9,4 дБи, диаграмма 55°, КСВ менее 1,22, эллиптичность менее 1,3, КПД 83,5 %, разъём RP-SMA (штекер).

Цена по запросу Зависит от объёма партии, курса и маршрута — считаем под ваш заказ. Почему нет цен
Артикул
Triple Feed Patch-1 5.8GHz (RP-SMA)
Производитель
GEPRC, Китай
Расчёты
в рублях по договору; валютный платёж поставщику и валютный контроль — на нашей стороне
Срок
от 3 недель до отгрузки из чего складывается

Чего в карточке нет: масса — пришлём по запросу.

Ответим ценой и сроком в течение одного рабочего дня. Объём партии уточним при расчёте.

  • Данные производителяХарактеристики взяты со страницы модели или из даташита, без пересказов посредников.
  • Документы для таможни и бухгалтерииКонтракт, инвойс, декларация на товары, УПД со статусом счёта-фактуры.
  • Замена брака за наш счётПовторную логистику берём на себя, образцы перед серией — по запросу.

Коротко

GEPRC Triple Feed Patch-1 5,8 ГГц CP (RP-SMA Male) — тип направленная патч-антенна, частота 5,47–6,13 ГГц, центр 5,8 ГГц, поляризация круговая. Из остального: усиление 9,4 дБи. Производитель — GEPRC, Китай; раздел каталога — антенны FPV и видеотракта.

Характеристики

Тип
направленная патч-антенна
Частота
5,47–6,13 ГГц, центр 5,8 ГГц
Поляризация
круговая
Усиление
9,4 дБи
Разъём
RP-SMA (штекер)

Описание

Triple Feed Patch-1 — направленная патч-антенна 5,8 ГГц с круговой поляризацией. Центральная частота 5,8 ГГц, полоса 660 МГц (5,47–6,13 ГГц), усиление 9,4 дБи, ширина диаграммы по половинной мощности 55° в горизонтальной и вертикальной плоскостях. Согласование S11 менее −20 дБ, КСВ менее 1,22 на центральной частоте, коэффициент эллиптичности менее 1,3, КПД излучения 83,5 %.

Значения получены моделированием, по словам производителя измерения дают близкие результаты. Из-за разброса диэлектрической проницаемости FR4 центральная частота от партии к партии может смещаться в пределах около 100 МГц. Исполнение с разъёмом RP-SMA (штекер); в названии на сайте производителя он обозначен как PR-SMA.

Характеристики приведены по данным производителя: страница модели ↗
