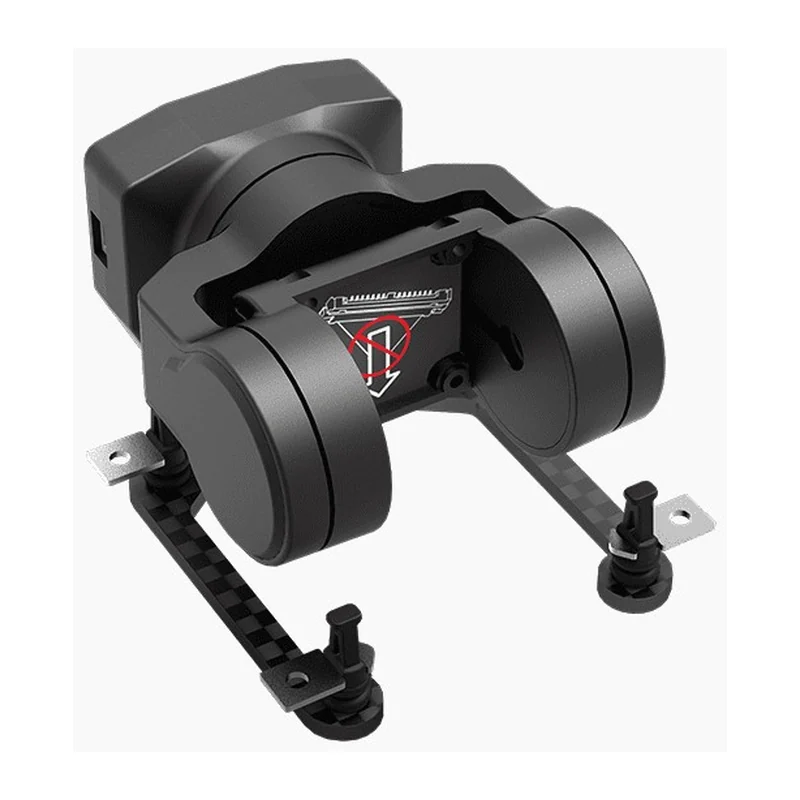

Подвес AllXF C-20D Horizontal, 2 оси (тангаж и крен), нагрузка до 20 г
Оригинальное название: C-20D Horizontal 2-Axis Gimbal
Подвес на две оси, тангаж и крен, для FPV-камер до 20 г: ход ± 120° и ± 60°, точность ± 0,05°, масса 30 г в сплаве или 34 г в полимере.
- Артикул
- C-20D Horizontal
- Производитель
- AllXF, Китай
- Расчёты
- в рублях по договору; валютный платёж поставщику и валютный контроль — на нашей стороне
- Срок
- от 3 недель до отгрузки из чего складывается
- Линейка
- других моделей этой линейки в каталоге нет
Ответим ценой и сроком в течение одного рабочего дня. Объём партии уточним при расчёте.
- Данные производителяХарактеристики взяты со страницы модели или из даташита, без пересказов посредников.
- Документы для таможни и бухгалтерииКонтракт, инвойс, декларация на товары, УПД со статусом счёта-фактуры.
- Замена брака за наш счётПовторную логистику берём на себя, образцы перед серией — по запросу.
Коротко
Подвес AllXF C-20D Horizontal, 2 оси (тангаж и крен), нагрузка до 20 г — питание 7,4–26,4 В, число осей 2: тангаж и крен, исполнения Alloy — алюминиево-магниевый сплав; Basic — конструкционный полимер. Из остального: совместимые камеры DJI O4 Pro, O4, O3, Walksnail Avatar и Moonlight, аналоговые камеры шириной 19 мм. Прочее: масса Alloy 30 г; Basic 34 г, с демпферами, габариты Alloy 53,4 × 40,8 × 28,8 мм; Basic 54,5 × 41,2 × 35 мм, с демпферами. Производитель — AllXF, Китай; раздел каталога — стабилизированные подвесы без камеры.
Характеристики
- Число осей
- 2: тангаж и крен
- Исполнения
- Alloy — алюминиево-магниевый сплав; Basic — конструкционный полимер
- Совместимые камеры
- DJI O4 Pro, O4, O3, Walksnail Avatar и Moonlight, аналоговые камеры шириной 19 мм
- Максимальная масса нагрузки
- 20 г
- Максимальная ширина камеры
- 19 мм
- Точность стабилизации
- ± 0,05°
- Диапазон управления
- тангаж ± 120°, крен ± 60°
- Максимальная скорость поворота
- ± 1500 °/с
- Управление
- хедтрекер, UART (собственный протокол и MAVLink), S.BUS, CRSF, PWM
- Установка
- камерой вниз или вверх
- Питание
- 7,4–26,4 В
- Потребление
- 1,2 Вт в покое, 9,5 Вт при застопоренных моторах
- Габариты
- Alloy 53,4 × 40,8 × 28,8 мм; Basic 54,5 × 41,2 × 35 мм, с демпферами
- Масса
- Alloy 30 г; Basic 34 г, с демпферами
Описание
Стабилизатор по двум осям — тангажу и крену — для лёгких FPV-камер шириной до 19 мм и массой до 20 г: DJI O4 Pro, O4, O3, Walksnail Avatar и Moonlight, аналоговые камеры шириной 19 мм. Горизонт удерживается с точностью ± 0,05°, ход по тангажу ± 120°, по крену ± 60°, скорость поворота до 1500 °/с. Режимы стабилизации рассчитаны на радиоуправляемые автомобили, FPV-самолёты и копийные модели.
Среди подвесов на 20 г это промежуточный вариант между одноосевым и трёхосевым: крен стабилизируется, рыскание нет, а масса меньше, чем у трёхосевой и вертикальной двухосевой версий. Исполнение Alloy из алюминиево-магниевого сплава — 30 г и 53,4 × 40,8 × 28,8 мм, Basic из конструкционного полимера — 34 г и 54,5 × 41,2 × 35 мм, оба с демпферами.
Управление хедтрекером, по UART собственным протоколом или MAVLink, по S.BUS, CRSF или PWM; подвес можно ставить камерой вниз или вверх. Питание 7,4–26,4 В, потребление 1,2 Вт в покое и до 9,5 Вт при застопоренных моторах.
Характеристики приведены по данным производителя: страница модели ↗
