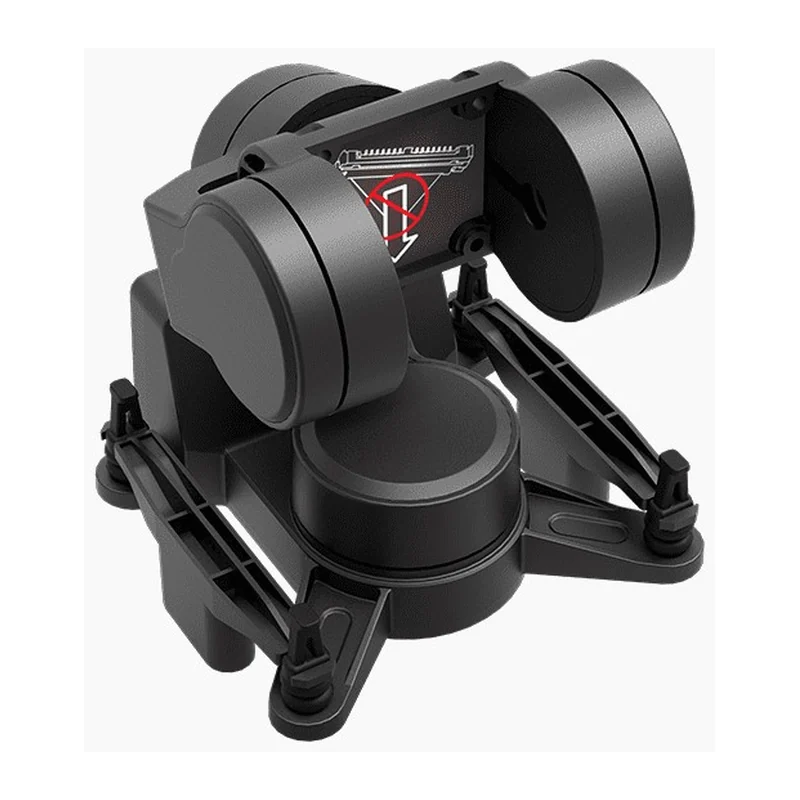

Подвес AllXF C-20T, 3 оси, для FPV-камер до 20 г
AllXF · Китай под заказ
C-20T

Подвес AllXF C-20T, 3 оси, для FPV-камер до 20 г

Оригинальное название: C-20T 3-Axis Gimbal

Трёхосевой подвес неортогональной схемы для FPV-камер шириной до 19 мм и массой до 20 г: точность ± 0,05°, питание 7,4–26,4 В, масса от 46 г.

Цена по запросу Зависит от объёма партии, курса и маршрута — считаем под ваш заказ. Почему нет цен
Артикул
C-20T
Производитель
AllXF, Китай
Расчёты
в рублях по договору; валютный платёж поставщику и валютный контроль — на нашей стороне
Срок
от 3 недель до отгрузки из чего складывается
Линейка
других моделей этой линейки в каталоге нет

Ответим ценой и сроком в течение одного рабочего дня. Объём партии уточним при расчёте.

  • Данные производителяХарактеристики взяты со страницы модели или из даташита, без пересказов посредников.
  • Документы для таможни и бухгалтерииКонтракт, инвойс, декларация на товары, УПД со статусом счёта-фактуры.
  • Замена брака за наш счётПовторную логистику берём на себя, образцы перед серией — по запросу.

Коротко

Подвес AllXF C-20T, 3 оси, для FPV-камер до 20 г — питание 7,4–26,4 В, число осей 3, неортогональная схема, исполнения Alloy — алюминиево-магниевый сплав; Basic — конструкционный полимер. Из остального: совместимые камеры DJI O4 Pro, O4, O3, Walksnail Avatar и Moonlight, аналоговые камеры шириной 19 мм. Прочее: масса Alloy 46 г; Basic 49 г, с демпферами, габариты Alloy 46,8 × 46,4 × 53,4 мм; Basic 48 × 46,5 × 56,5 мм, с демпферами. Производитель — AllXF, Китай; раздел каталога — стабилизированные подвесы без камеры.

Характеристики

Число осей
3, неортогональная схема
Исполнения
Alloy — алюминиево-магниевый сплав; Basic — конструкционный полимер
Совместимые камеры
DJI O4 Pro, O4, O3, Walksnail Avatar и Moonlight, аналоговые камеры шириной 19 мм
Максимальная масса нагрузки
20 г
Максимальная ширина камеры
19 мм
Точность стабилизации
± 0,05°
Диапазон управления
тангаж −105…+145°, крен ± 60°, рыскание ± 160°
Максимальная скорость поворота
± 1500 °/с
Управление
хедтрекер, UART (собственный протокол и MAVLink), S.BUS, CRSF, PWM
Установка
камерой вниз или вверх
Питание
7,4–26,4 В
Потребление
1,5 Вт в покое, 14 Вт при застопоренных моторах
Габариты
Alloy 46,8 × 46,4 × 53,4 мм; Basic 48 × 46,5 × 56,5 мм, с демпферами
Масса
Alloy 46 г; Basic 49 г, с демпферами

Описание

Трёхосевой стабилизатор неортогональной схемы для лёгких FPV-камер шириной до 19 мм и массой до 20 г: DJI O4 Pro, O4, O3, Walksnail Avatar и Moonlight, аналоговые камеры шириной 19 мм. Точность удержания ± 0,05°, скорость поворота до 1500 °/с, ход по тангажу −105…+145°, по крену ± 60°, по рысканию ± 160°. Режимы стабилизации рассчитаны на радиоуправляемые автомобили, FPV-самолёты и копийные модели.

Подвес стабилизирует все три оси, то есть гасит и рыскание, и крен. Исполнений два: Alloy в корпусе из алюминиево-магниевого сплава — 46 г и 46,8 × 46,4 × 53,4 мм, Basic из конструкционного полимера — 49 г и 48 × 46,5 × 56,5 мм, оба с демпферами.

Управление хедтрекером, по UART собственным протоколом или MAVLink, по S.BUS, CRSF или PWM; подвес ставится камерой вниз или вверх. Питание 7,4–26,4 В. В покое он потребляет 1,5 Вт, при застопоренных моторах — до 14 Вт: эту величину закладывают в расчёт стабилизатора питания.

Характеристики приведены по данным производителя: страница модели ↗
