Модули SWIR и охлаждаемые MWIR

Тепловизионные и коротковолновые инфракрасные модули для задач, где неохлаждаемой матрицы диапазона 8–14 мкм недостаточно. Основу раздела составляет SensorMicro: охлаждаемые детекторы среднего ИК-диапазона 3,7–4,8 мкм серии C, ИК-ядра GAVIN и готовые модули EYAS с разрешением от 640×512 до 2560×2048 и шагом пикселя от 7,5 до 25 мкм, в том числе исполнения HOT MWIR, HD MWIR и широкополосные. Рядом SWIR-модули Savgood на диапазон 400–1700 нм с зумом, охлаждаемый MWIR-модуль Savgood и камера LJPTE с зумом 25–600 мм.

Охлаждаемый детектор работает при криогенной температуре, которую создаёт встроенная микрокриогенная система, и за счёт этого чувствительнее неохлаждаемого: NETD у моделей раздела — от 10 до 35 мК. Детекторы HOT работают при повышенной рабочей температуре матрицы, поэтому быстрее выходят на режим и меньше потребляют. Время выхода на режим — от 3 до 9 минут.

Модули SWIR видят в коротковолновом диапазоне, где изображение похоже на чёрно-белое видимое, но лучше проходит сквозь дымку, а материалы, одинаковые на глаз, различаются по отражению. Модуль подбирают по диапазону, разрешению и шагу пикселя под оптику, NETD, частоте кадров, видеовыходу — CameraLink, SDI, Ethernet — и потреблению.

Как выбрать

Сверяют по: разрешение, шаг пикселя, спектральный диапазон, зум, масса

Категория Все разделы Камеры и оптикаFPV и видеопередачаДвигатели и регуляторы ходаВинты для дронов и механикаСервоприводыАппаратура радиоуправленияЭлектроника и датчикиАккумуляторы и питаниеПамять и накопителиРазъёмы и кабелиКомпозиты и материалыСистемы спасенияРадиолокация и наблюдениеАгродроны и опрыскиваниеНаземное оборудованиеПолезная нагрузка
Цены не публикуются: пришлите список — ответим ценой и сроком
Сводная таблица характеристик

Значения приведены по данным производителей. Колонки, не заполненные у большинства позиций раздела, в таблицу не выводятся.

МодельРазрешениеШаг пикселя, мкмСпектральный диапазонМасса
SensorMicro C1010H HOT MWIR Cooled Infrared DetectorSensorMicro 1024×768103,7±0,2…4,8±0,2 мкмне более 235 г

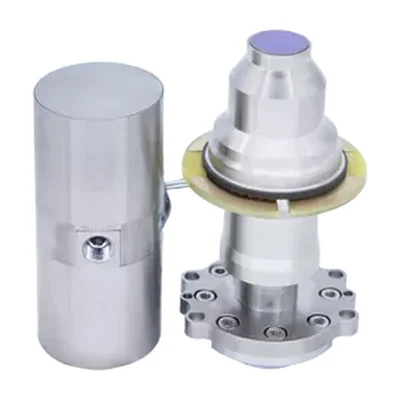

SensorMicro C1207H HOT MWIR Cooled Infrared DetectorSensorMicro 1280×10247,53,7±0,2…4,8±0,2 мкмне более 235 г

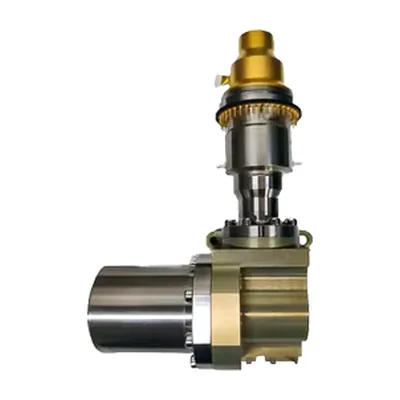

SensorMicro C1207M HD MWIR Cooled Infrared DetectorSensorMicro 1280×10247,53,7 мкм±0,2 мкм–4,8 мкм±0,2 мкмне более 350 г

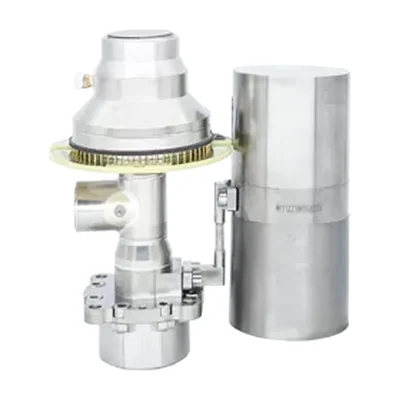

SensorMicro C1210H HOT MWIR Cooled Infrared DetectorSensorMicro 1280×1024103,7±0,2…4,8±0,2 мкмне более 355 г

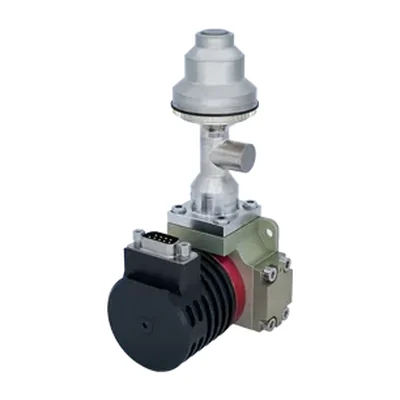

SensorMicro C1210M HD MWIR Cooled Infrared DetectorSensorMicro 1280×1024103,7 мкм±0,2 мкм–4,8 мкм±0,2 мкмне более 600 г

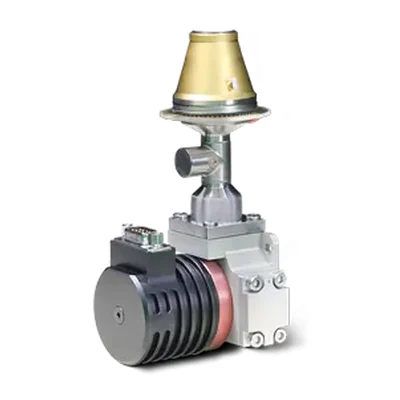

SensorMicro C1212M HD MWIR Cooled Infrared DetectorSensorMicro 1280×1024123,7 мкм±0,2 мкм–4,8 мкм±0,2 мкм—

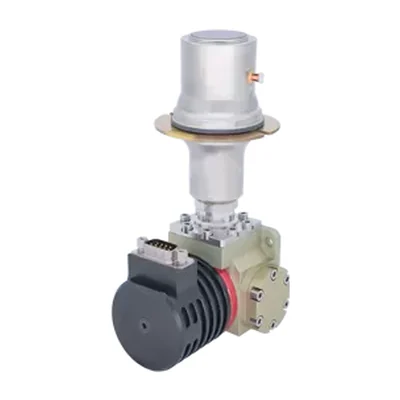

SensorMicro C1215M MWIR Cooled Infrared DetectorSensorMicro 1280×1024153,7 мкм±0,2 мкм–4,8 мкм±0,2 мкмне более 730 г

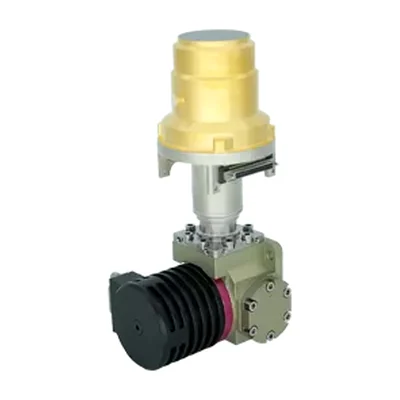

SensorMicro C2510H HOT MWIR Cooled Infrared DetectorSensorMicro 2560×2048103,7±0,2…4,8±0,2 мкмне более 750 г

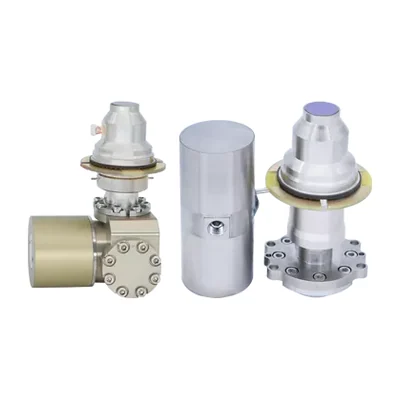

SensorMicro C615H HOT MWIR Cooled Infrared DetectorSensorMicro 640×512153,7±0,2…4,8±0,2 мкм—

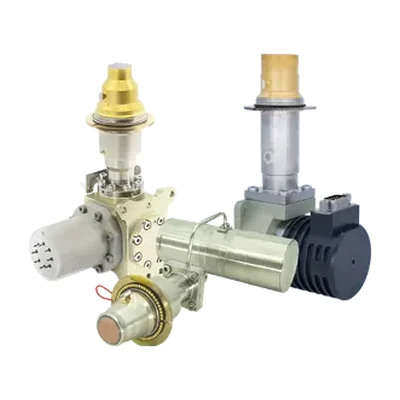

SensorMicro C615M MWIR Cooled Infrared DetectorSensorMicro 640×512153,7–4,8 мкм (допуск ±0,2 мкм)не более 600 г

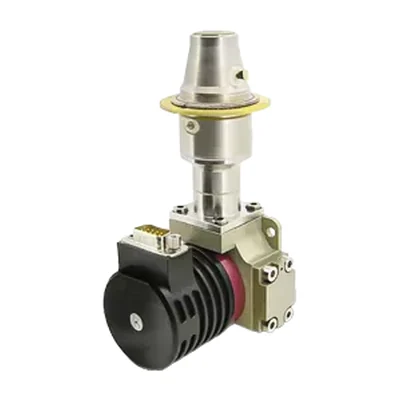

SensorMicro C615WM Broadband MWIR Cooled Infrared DetectorSensorMicro 640×51215—не более 600 г

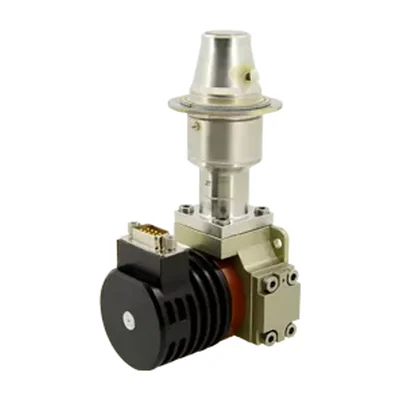

SensorMicro C625M MWIR Cooled Infrared DetectorSensorMicro 640×512253,7 мкм±0,2 мкм–4,8 мкм±0,2 мкмне более 650 г

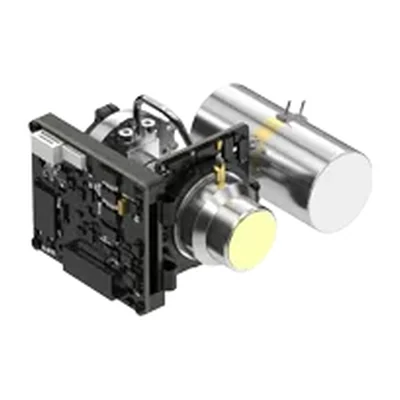

SensorMicro EYAS G1010HMG HOT MWIR Cooled AD ModuleSensorMicro 1024×768103,7 мкм±0,2 мкм–4,8 мкм±0,2 мкмне более 250 г

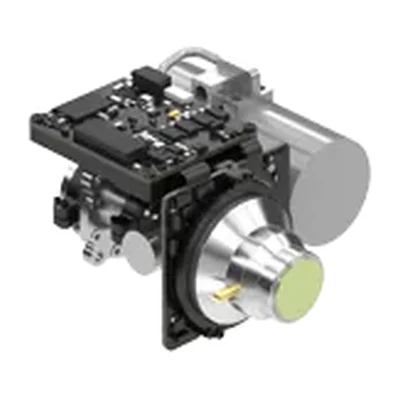

SensorMicro EYAS G1210HMF HOT MWIR Cooled AD ModuleSensorMicro 1280×1024103,7 мкм±0,2 мкм–4,8 мкм±0,2 мкмне более 390 г

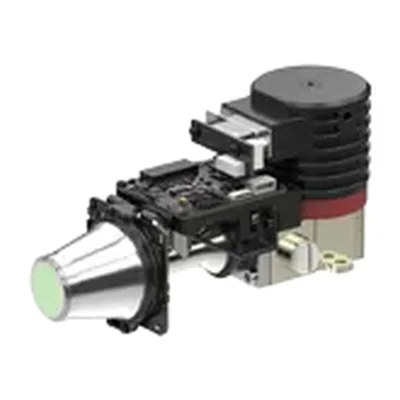

SensorMicro EYAS G1212MA MWIR Cooled AD ModuleSensorMicro 1280×1024123,7 мкм±0,2 мкм–4,8 мкм±0,2 мкмне более 630 г

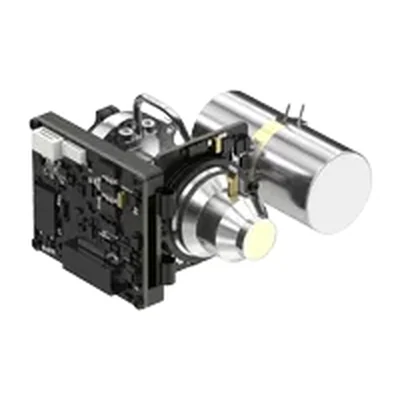

SensorMicro EYAS G615HMG HOT Cooled MWIR AD ModuleSensorMicro 640×512153,7 мкм±0,2 мкм–4,8 мкм±0,2 мкмне более 250 г

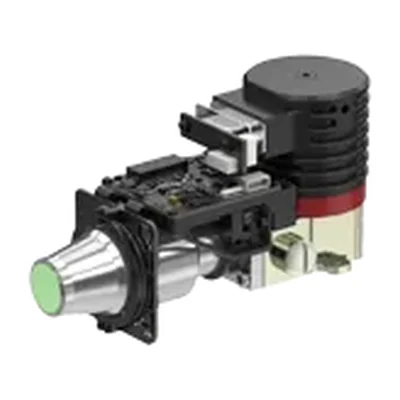

SensorMicro EYAS G615MA MWIR Cooled AD ModuleSensorMicro 640×512153,7 мкм±0,2 мкм–4,8 мкм±0,2 мкмне более 650 г

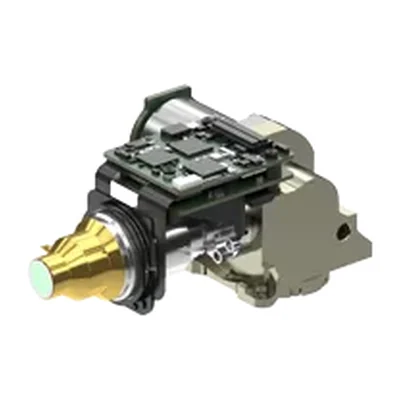

SensorMicro EYAS G615MB MWIR Cooled AD ModuleSensorMicro 640×512153,7 мкм±0,2 мкм–4,8 мкм±0,2 мкмне более 400 г

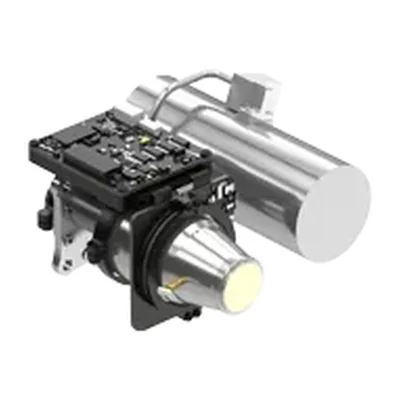

SensorMicro EYAS G615ME MWIR Cooled AD ModuleSensorMicro 640×512153,7 мкм±0,2 мкм–4,8 мкм±0,2 мкмне более 590 г

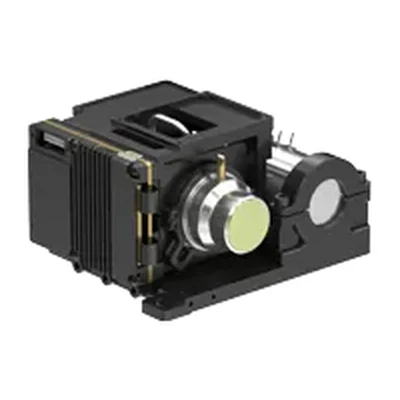

SensorMicro GAVIN GC1010HMG HOT MWIR Cooled Infrared Camera CoreSensorMicro 1024×768103,7 мкм±0,2 мкм–4,8 мкм±0,2 мкмне более 460 г

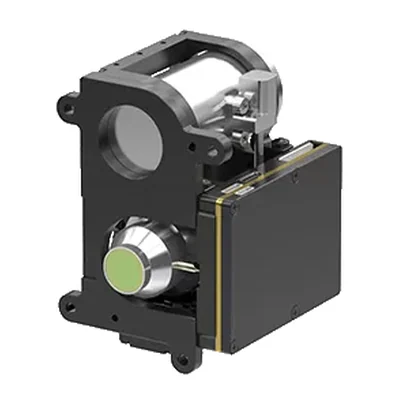

SensorMicro GAVIN GC1207HMG HOT MWIR Cooled Infrared Camera CoreSensorMicro 1280×10247,53,7 мкм±0,2 мкм–4,8 мкм±0,2 мкмне более 360 г

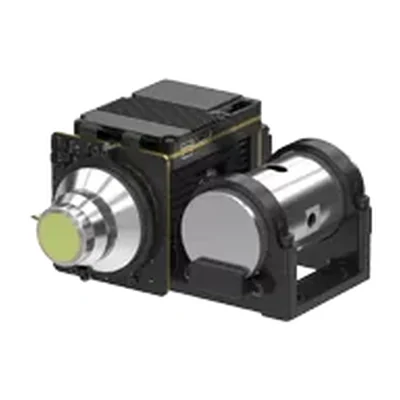

SensorMicro GAVIN GC1210HMF HOT MWIR Cooled Infrared Camera CoreSensorMicro 1280×1024103,7 мкм±0,2 мкм–4,8 мкм±0,2 мкмне более 570 г

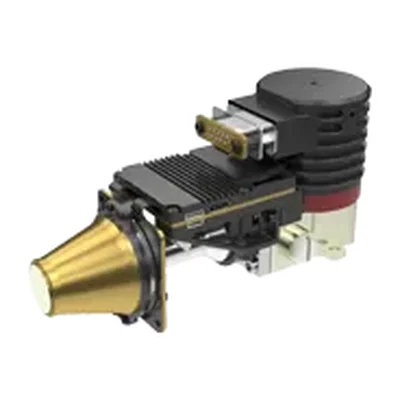

SensorMicro GAVIN GC1212MA MWIR Cooled Infrared Camera CoreSensorMicro 1280×1024123,7 мкм±0,2 мкм–4,8 мкм±0,2 мкмне более 680 г

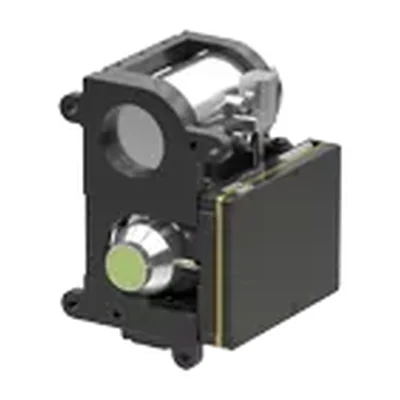

SensorMicro GAVIN GC615HMG HOT MWIR Cooled Infrared Camera CoreSensorMicro 640×512153,7 мкм±0,2 мкм–4,8 мкм±0,2 мкмне более 350 г
Страница 1 из 2

Производители в разделе

SensorMicroКитайSavgoodКитай

Вопросы по разделу

Чем охлаждаемый тепловизор отличается от неохлаждаемого?
Охлаждаемая матрица работает при криогенной температуре и чувствительнее: NETD у моделей раздела — 10–35 мК, тогда как у неохлаждаемых модулей это обычно десятки милликельвинов и выше. Плата за это — время выхода на режим, потребление, масса и ресурс криокулера.
Что такое HOT MWIR?
Детектор среднего ИК-диапазона с повышенной рабочей температурой матрицы. Его не нужно охлаждать так глубоко, поэтому он быстрее выходит на режим, меньше потребляет и компактнее при сопоставимой чувствительности.
Зачем нужен диапазон SWIR?
Коротковолновый ИК-диапазон 0,9–1,7 мкм даёт изображение, похожее на видимое, но лучше проходит сквозь дымку и туман и различает материалы по отражению. Его используют для инспекции, сортировки материалов и наблюдения в сложных атмосферных условиях.
Производители каких марок собраны в разделе «Модули SWIR и охлаждаемые MWIR»?
SensorMicro, Savgood, OEM, LJPTE. Характеристики в карточках приведены по странице модели или даташиту производителя, без пересказов посредников.
По каким характеристикам сравнивают позиции раздела «Модули SWIR и охлаждаемые MWIR»?
Чаще всего в карточках этого раздела заполнены: шаг пикселя, разрешение, число пикселей, масса, формат матрицы, спектральный диапазон, диагональ матрицы, netd. Значения разобраны по единым полям, поэтому позиции разных производителей сравнимы строка в строку.
Откуда взяты характеристики позиций раздела?
Со страницы модели у производителя. Ссылка на первоисточник стоит в самом низу карточки, чтобы значение можно было сверить.
Почему в карточке пустое поле характеристики?
Значит, производитель этот параметр не публикует. Мы не переносим цифры из чужих каталогов и не достраиваем их по соседним моделям: пустая строка честнее правдоподобной.
