Детектор охлаждаемый SensorMicro C1210M HD MWIR Cooled Infrared Detector, 1280×1024 / 10 мкм
SensorMicro · Китай под заказ

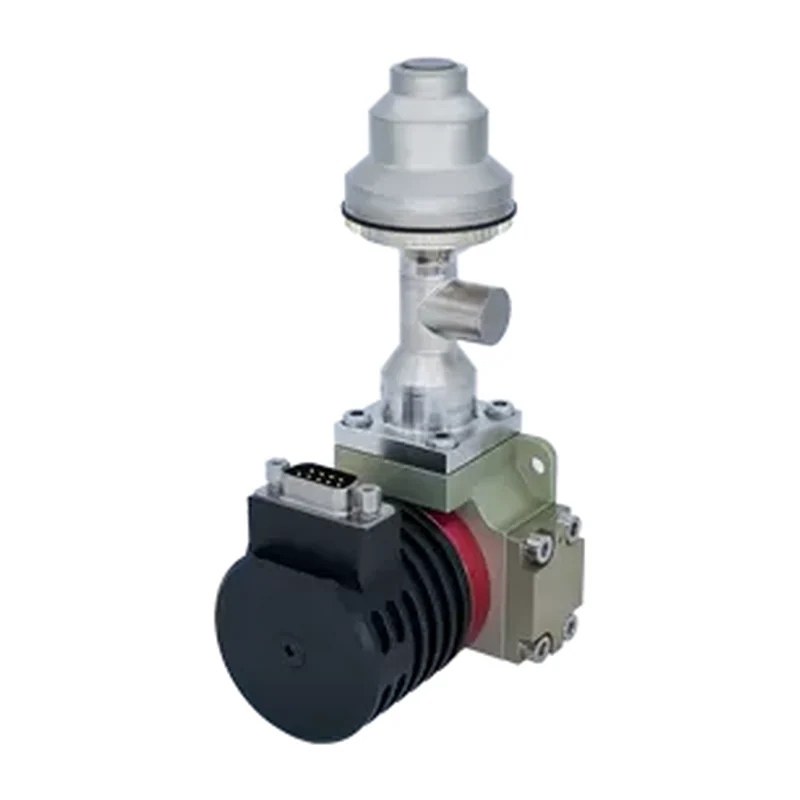

SensorMicro C1210M HD MWIR Cooled Infrared Detector

Охлаждаемый ИК-детектор SensorMicro C1210M, HD MWIR, 1280×1024, 10 мкм

Охлаждаемый MCT-детектор 1280×1024 с шагом 10 мкм для диапазона 3,7–4,8 мкм: NETD 20 мК, 100 Гц, потребление до 7 Вт, масса до 600 г.

Цена по запросу Зависит от объёма партии, курса и маршрута — считаем под ваш заказ. Почему нет цен
Артикул
SensorMicro C1210M HD MWIR Cooled Infrared Detector
Производитель
SensorMicro, Китай
Расчёты
в рублях по договору; валютный платёж поставщику и валютный контроль — на нашей стороне
Срок
от 3 недель до отгрузки из чего складывается

Чего в карточке нет: зум — пришлём по запросу.

Ответим ценой и сроком в течение одного рабочего дня. Объём партии уточним при расчёте.

  • Данные производителяХарактеристики взяты со страницы модели или из даташита, без пересказов посредников.
  • Документы для таможни и бухгалтерииКонтракт, инвойс, декларация на товары, УПД со статусом счёта-фактуры.
  • Замена брака за наш счётПовторную логистику берём на себя, образцы перед серией — по запросу.

Коротко

Охлаждаемый ИК-детектор SensorMicro C1210M, HD MWIR, 1280×1024, 10 мкм — разрешение 1280×1024, шаг пикселя 10 мкм, спектральный диапазон 3,7 мкм± 0,2 мкм–4,8 мкм± 0,2 мкм. Из остального: материал чувствительного слоя MCT. Прочее: масса не более 600 г, рабочая температура −45…+71 °C. Производитель — SensorMicro, Китай; раздел каталога — модули SWIR и охлаждаемые MWIR.

Характеристики

Материал чувствительного слоя
MCT
Разрешение
1280×1024
Шаг пикселя
10 мкм
Спектральный диапазон
3,7 мкм± 0,2 мкм–4,8 мкм± 0,2 мкм
Частота кадров
100 Гц
NETD
20 мК(F2/F4)
Доля рабочих пикселей
не менее 99,5%
Потребление
не более 7 Вт
Время выхода на режим
не более 6 мин
Масса
не более 600 г
Рабочая температура
−45…+71 °C
Число пикселей
1,31 Мп (расчёт по разрешению)
Формат матрицы
12,8×10,24 мм (расчёт: разрешение × шаг пикселя)
Диагональ матрицы
16,39 мм (расчёт по размеру матрицы)

Описание

Детектор среднего ИК-диапазона на теллуриде кадмия и ртути (MCT) для разработчиков тепловизионных камер высокого разрешения: матрица 1280×1024, шаг 10 мкм, спектральный диапазон 3,7–4,8 мкм с допуском ± 0,2 мкм по каждой границе, частота кадров 100 Гц. Применения — тепловой контроль энергетических и промышленных объектов, поисково-спасательные системы, научные и промышленные измерения.

NETD 20 мК заявлена для исполнений F2 и F4, доля рабочих пикселей не менее 99,5%. Формат матрицы — 12,8×10,24 мм при диагонали 16,39 мм, поэтому объектив под заданное поле зрения короче и легче.

Потребление не более 7 Вт, выход на режим не более 6 мин, масса не более 600 г, рабочая температура от −45 до +71 °C. Объектив подбирают с тем же диафрагменным числом, что у выбранного исполнения, и полем изображения не меньше диагонали матрицы. Видеоинтерфейс и обработка в данных не указаны: речь о детекторе, а не о готовом ядре.

Характеристики приведены по данным производителя: страница модели ↗
