Детектор охлаждаемый SensorMicro C1215M MWIR Cooled Infrared Detector, 1280×1024 / 15 мкм
SensorMicro · Китай под заказ

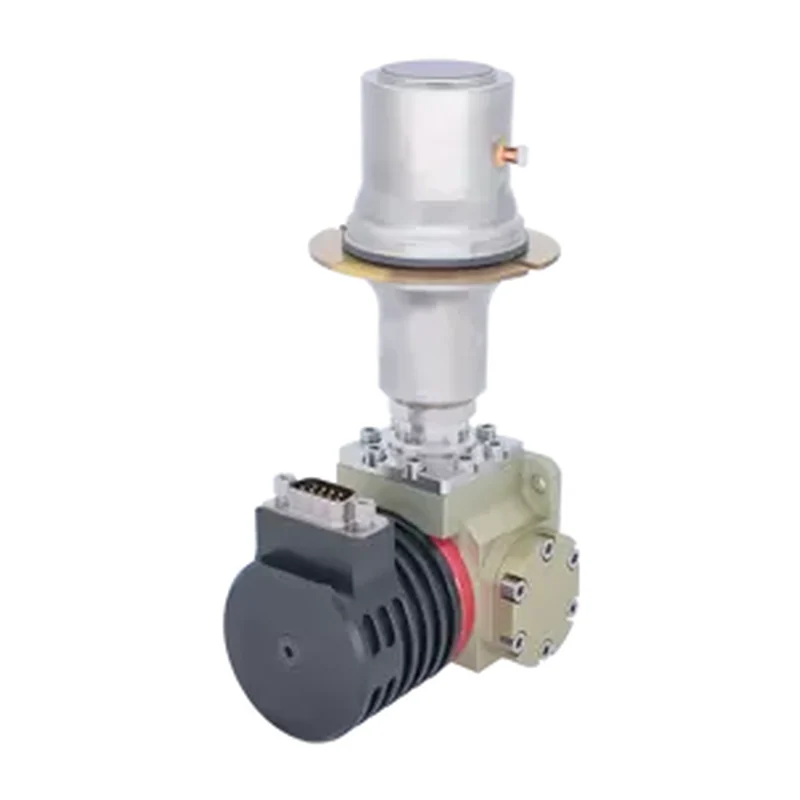

SensorMicro C1215M MWIR Cooled Infrared Detector

Охлаждаемый ИК-детектор SensorMicro C1215M, MWIR, 1280×1024, 15 мкм

Охлаждаемый MCT-детектор 1280×1024 с крупным шагом 15 мкм: NETD 18 мК при F2, 100 Гц, формат 19,2×15,36 мм, потребление до 13 Вт.

Цена по запросу Зависит от объёма партии, курса и маршрута — считаем под ваш заказ. Почему нет цен
Артикул
SensorMicro C1215M MWIR Cooled Infrared Detector
Производитель
SensorMicro, Китай
Расчёты
в рублях по договору; валютный платёж поставщику и валютный контроль — на нашей стороне
Срок
от 3 недель до отгрузки из чего складывается

Чего в карточке нет: зум — пришлём по запросу.

Ответим ценой и сроком в течение одного рабочего дня. Объём партии уточним при расчёте.

  • Данные производителяХарактеристики взяты со страницы модели или из даташита, без пересказов посредников.
  • Документы для таможни и бухгалтерииКонтракт, инвойс, декларация на товары, УПД со статусом счёта-фактуры.
  • Замена брака за наш счётПовторную логистику берём на себя, образцы перед серией — по запросу.

Коротко

Охлаждаемый ИК-детектор SensorMicro C1215M, MWIR, 1280×1024, 15 мкм — разрешение 1280×1024, шаг пикселя 15 мкм, спектральный диапазон 3,7 мкм± 0,2 мкм–4,8 мкм± 0,2 мкм. Из остального: материал чувствительного слоя MCT. Прочее: масса не более 730 г, рабочая температура −45…+71 °C. Производитель — SensorMicro, Китай; раздел каталога — модули SWIR и охлаждаемые MWIR.

Характеристики

Материал чувствительного слоя
MCT
Разрешение
1280×1024
Шаг пикселя
15 мкм
Спектральный диапазон
3,7 мкм± 0,2 мкм–4,8 мкм± 0,2 мкм
Частота кадров
100 Гц
NETD
18 мК(F2)
Доля рабочих пикселей
не менее 99,5%
Потребление
не более 13 Вт
Время выхода на режим
не более 7 мин
Масса
не более 730 г
Рабочая температура
−45…+71 °C
Число пикселей
1,31 Мп (расчёт по разрешению)
Формат матрицы
19,2×15,36 мм (расчёт: разрешение × шаг пикселя)
Диагональ матрицы
24,59 мм (расчёт по размеру матрицы)

Описание

Охлаждаемая матрица среднего ИК-диапазона на MCT с разрешением 1280×1024 и шагом 15 мкм — основа для тепловизоров высокого разрешения в задачах инспекции энергетики и промышленности, поисково-спасательных работ и научных измерений. Спектральный диапазон 3,7–4,8 мкм с допуском ± 0,2 мкм по границам, частота кадров 100 Гц, NETD 18 мК при F2, доля рабочих пикселей не менее 99,5%.

Пиксель здесь крупнее, чем у остальных детекторов раздела с тем же разрешением, отсюда большой формат 19,2×15,36 мм и диагональ 24,59 мм. Оптика под такой формат при равном поле зрения длиннее и тяжелее, чем под мелкошаговые матрицы.

Потребление не более 13 Вт, выход на режим не более 7 мин, масса не более 730 г, рабочая температура от −45 до +71 °C. Объектив нужен с диафрагменным числом F2 и полем изображения не меньше диагонали матрицы. Тракт обработки и видеовыход в данных не указаны, их проектирует разработчик камеры.

Характеристики приведены по данным производителя: страница модели ↗
