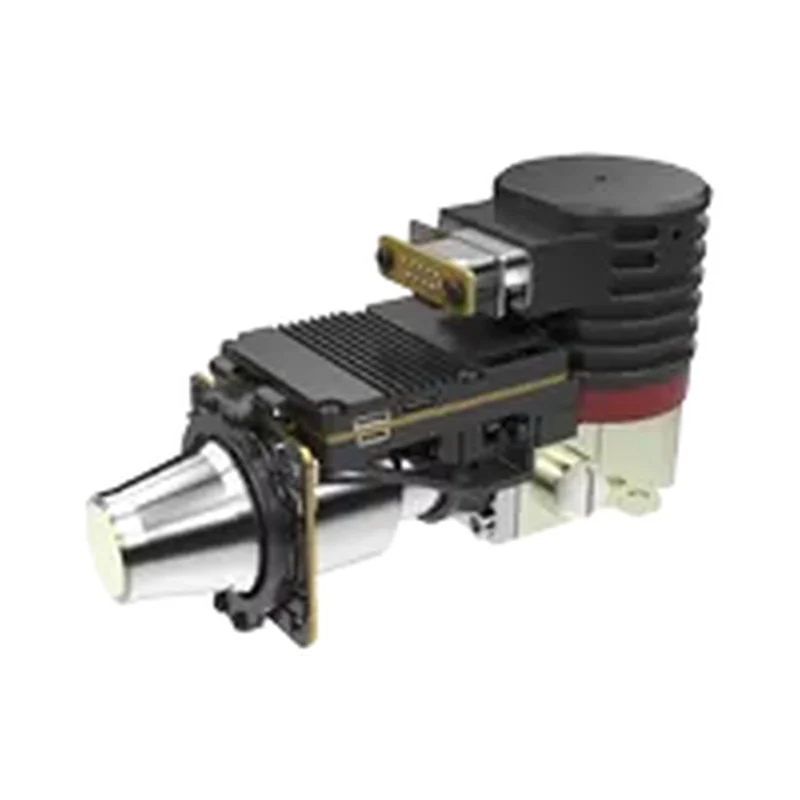

Охлаждаемое ИК-ядро SensorMicro GAVIN GC615WMA, 640×512, 15 мкм

Детектор охлаждаемый SensorMicro GAVIN GC615WMA, разрешение 640×512, шаг пикселя 15 мкм, NETD 16 мК(F2) 18 мК(F4).

Цена по запросу Зависит от объёма партии, курса и маршрута — считаем под ваш заказ. Почему нет цен

Артикул: SensorMicro GAVIN GC615WMA
Производитель: SensorMicro, Китай
Расчёты: в рублях по договору; валютный платёж поставщику и валютный контроль — на нашей стороне
Срок: от 3 недель до отгрузки из чего складывается
Линейка: Другие модели линейки →

Чего в карточке нет: зум — пришлём по запросу.

Ответим ценой и сроком в течение одного рабочего дня. Объём партии уточним при расчёте.

Данные производителяХарактеристики взяты со страницы модели или из даташита, без пересказов посредников.
Документы для таможни и бухгалтерииКонтракт, инвойс, декларация на товары, УПД со статусом счёта-фактуры.
Замена брака за наш счётПовторную логистику берём на себя, образцы перед серией — по запросу.

Коротко

Охлаждаемое ИК-ядро SensorMicro GAVIN GC615WMA, 640×512, 15 мкм — разрешение 640×512, шаг пикселя 15 мкм, NETD 16 мК(F2) 18 мК(F4). Из остального: доля рабочих пикселей не менее 99,76%. Прочее: масса не более 680 г, габариты 142×58,8×80 мм, рабочая температура −40 °C…+71 °C. Производитель — SensorMicro, Китай; раздел каталога — модули SWIR и охлаждаемые MWIR.

Характеристики

Разрешение: 640×512
Шаг пикселя: 15 мкм
NETD: 16 мК(F2) 18 мК(F4)
Доля рабочих пикселей: не менее 99,76%
Частота кадров: 50 Гц/100 Гц
Время выхода на режим: не более 8 мин при 24 В
Габариты: 142×58,8×80 мм
Масса: не более 680 г
Рабочая температура: −40 °C…+71 °C
Число пикселей: 327 680 пикселей (расчёт по разрешению)
Формат матрицы: 9,6×7,68 мм (расчёт: разрешение × шаг пикселя)
Диагональ матрицы: 12,29 мм (расчёт по размеру матрицы)

Описание

Тепловизионный модуль строит изображение по собственному излучению объектов: он работает в полной темноте, сквозь дымку и лёгкий дым. Матрица 640×512, шаг пикселя 15 мкм.

Температурная чувствительность (NETD) — 16 мК(F2) 18 мК(F4): достаточно, чтобы различать перепад в доли градуса — с такой матрицей читается след человека на грунте и нагрев узлов техники. Шаг 15 мкм даёт крупную матрицу: оптика под неё длиннее и тяжелее, зато чувствительность пикселя выше.

Габариты 142×58,8×80 мм, масса не более 680 г. Рабочий диапазон — −40 °C…+71 °C.

Характеристики приведены по данным производителя: страница модели ↗
