ИК-оптика и объективы для тепловизоров

Объективы для тепловизионных модулей и ядер: длинноволновые LWIR (8–14 мкм) для неохлаждаемых матриц и средневолновые MWIR для охлаждаемых, атермализованные, двухпольные и с непрерывным зумом, а также германиевые окна и заготовки из германия и халькогенидного стекла. Больше всего позиций у CNGEIR, далее Quanhom, Rising Optics и Shalom EO.

Объективы с постоянным фокусным расстоянием — от широкоугольных 3,85 мм до длиннофокусных 200 мм, зумы — до 25–225 мм в LWIR, у охлаждаемых MWIR-систем диапазон ещё шире. Объектив подбирают под шаг пикселя и формат матрицы: от них и фокусного расстояния зависят угол обзора и детализация на нужном расстоянии.

Атермализованный объектив держит резкость при перепаде температур без перефокусировки — для дрона это почти обязательно. Светосила F1,0 даёт матрице больше излучения и повышает чувствительность, но объектив крупнее и тяжелее.

Как выбрать

Сверяют по: фокусное расстояние, относительное отверстие, спектральный диапазон, масса

Категория Все разделы Камеры и оптикаFPV и видеопередачаДвигатели и регуляторы ходаВинты для дронов и механикаСервоприводыАппаратура радиоуправленияЭлектроника и датчикиАккумуляторы и питаниеПамять и накопителиРазъёмы и кабелиКомпозиты и материалыСистемы спасенияРадиолокация и наблюдениеАгродроны и опрыскиваниеНаземное оборудованиеПолезная нагрузка
Цены не публикуются: пришлите список — ответим ценой и сроком
Сводная таблица характеристик

Значения приведены по данным производителей. Колонки, не заполненные у большинства позиций раздела, в таблицу не выводятся.

МодельФокусное расстояниеОтносительное отверстиеСпектральный диапазонМасса
CNGEIR 25mm F1.0 ManualCNGEIR 25 мм1,08…12 мкм82,5 г
CNGEIR 150mm F1.0 MotorizedCNGEIR 150 мм1,08…12 мкм1810 г
GLA06210CQuanhom 6,2 ммf/1,08–12 мкмне более 37 г
CNGEIR 100mm F1.2 LensCNGEIR 100 мм1,28…12 мкм302,98 г
CNGEIR 25mm F2.0 Manual MWIRCNGEIR 25 мм2,03,7…4,8 мкм221,2 г
CNGEIR 45mm F1.1 LensCNGEIR 45 мм1,18…12 мкм105 г
RSA35F1.0-640-12Rising Optics 35 ммF/1,0LWIR (длинноволновый ИК)88 г
RSZIR13-45-640-12Rising Optics 13–45 мм, непрерывный зумF/0,82–1,058–14 мкм280 г ±5 %
CNGEIR 75mm F1.0 LensCNGEIR 75 мм1,08…12 мкм371,8 г
RSA11F1.2-640-12Rising Optics 11 ммF/1,28–12 мкм (LWIR)19 г
RSA5.8F1.2-640-12Rising Optics 5,8 ммF/1,2—38 г
GCZ52012DQuanhom 20–100 ммf/0,9–1,28–12 мкмне более 861 г
RSM25F2.0Rising Optics 25 ммF/2,03,7–4,8 мкм59,3 г

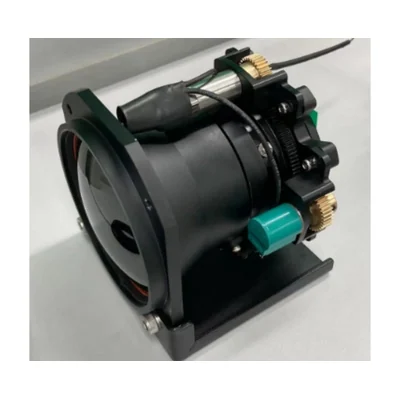

IRM-70-F10OEM 70 ммF1.0—490 г
IRL-40-F12OEM 40 ммF1.2—86,9 г
IRZ-25-100-F12OEM —F1.2—1670 г
301-022Shalom EO 35 мм—8–12 мкм—

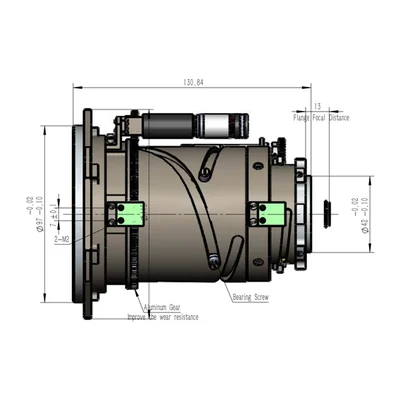

305-002Shalom EO ——8–12 мкм620 г
301-002Shalom EO 7,1 мм—8–12 мкм—
GCZ41511DQuanhom 15–60 ммf/0,9–1,18–12 мкмне более 600 г
GMZ102040IAQuanhom 20–200 ммf/4,03,7–4,8 мкмне более 848 г
GLD25N100Quanhom 25 / 100 мм (два поля зрения)f/0,85 / f/1,08–12 мкм1,4 кг
CNGEIR Germanium Aspheric Optical LensCNGEIR ————
CNGEIR Chalcogenide Glass Circle IR BlankCNGEIR ————
Страница 1 из 6

Что проверить перед покупкой

  1. Сверьте спектральный диапазон объектива с детектором: оптика длинноволнового диапазона 8–14 мкм и средневолнового 3–5 мкм не взаимозаменяемы.
  2. Проверьте, под какой формат матрицы и шаг пикселя рассчитан объектив: на матрице большего формата появится виньетирование, а объектив под 17 мкм на детекторе 12 мкм не даст резкости на уровне пикселя.
  3. Сверьте посадочную резьбу и задний отрезок объектива с ядром по даташиту: при несовпадении объектив не сфокусируется на бесконечность без переходника.
  4. Учитывайте атермальность в пределах рабочей температуры: у неатермального объектива фокус уходит при смене температуры, а на высоте и зимой разница с температурой настройки велика.
  5. Пересчитайте расчётные дальности под свою матрицу: они даны для конкретного детектора, а мгновенное поле зрения равно шагу пикселя, делённому на фокусное расстояние, и при другом шаге меняется.

Производители в разделе

CNGEIRКитайQuanhomКитайRising OpticsКитайShalom EOКитайOEMАзия

Подборки по этому разделу

Инфракрасная оптика: подбор по фокусному

Вопросы по разделу

Германий или халькогенидное стекло?
Германий — классический материал ИК-оптики с высоким показателем преломления (около 4) и отличным пропусканием в LWIR, но его оптические свойства заметно меняются с температурой. Халькогенидные стёкла прессуются в асферические линзы и меньше чувствительны к нагреву — из них делают компактные атермализованные объективы.
Что такое атермализация ИК-объектива?
Конструкция, при которой фокус не уходит при изменении температуры: материалы линз и корпуса подобраны так, что их тепловые изменения компенсируют друг друга. Без неё на морозе или в жару картинка теряет резкость, и её приходится перефокусировать.
Как чистить германиевую оптику?
Сначала сдуть пыль грушей, затем протереть мягкой салфеткой для оптики со спиртом, без нажима. У многих объективов наружная линза защищена твёрдым покрытием DLC, но абразивы и сухое трение по пыли царапают и его.
Производители каких марок собраны в разделе «Инфракрасная оптика и объективы для тепловизоров»?
Quanhom, Rising Optics, Shalom EO, OEM, CNGEIR. Характеристики в карточках приведены по странице модели или даташиту производителя, без пересказов посредников.
По каким характеристикам сравнивают позиции раздела «Инфракрасная оптика и объективы для тепловизоров»?
Чаще всего в карточках этого раздела заполнены: фокусное расстояние, масса, относительное отверстие, спектральный диапазон, рабочая температура, угол обзора, габариты, температура хранения. Значения разобраны по единым полям, поэтому позиции разных производителей сравнимы строка в строку.
Откуда взяты характеристики позиций раздела?
Со страницы модели у производителя. Ссылка на первоисточник стоит в самом низу карточки, чтобы значение можно было сверить.
Почему в карточке пустое поле характеристики?
Значит, производитель этот параметр не публикует. Мы не переносим цифры из чужих каталогов и не достраиваем их по соседним моделям: пустая строка честнее правдоподобной.
