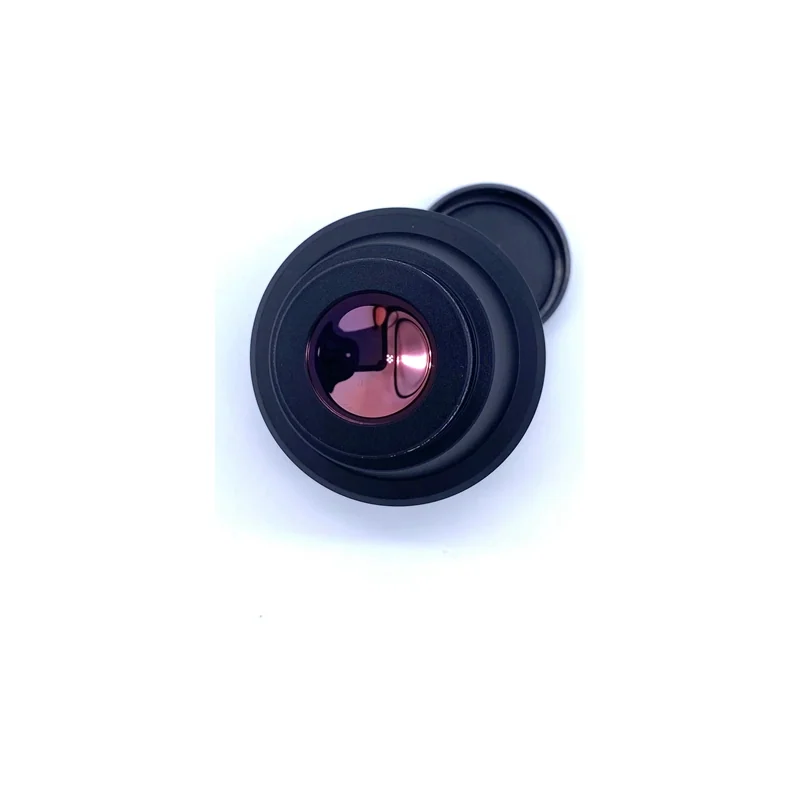

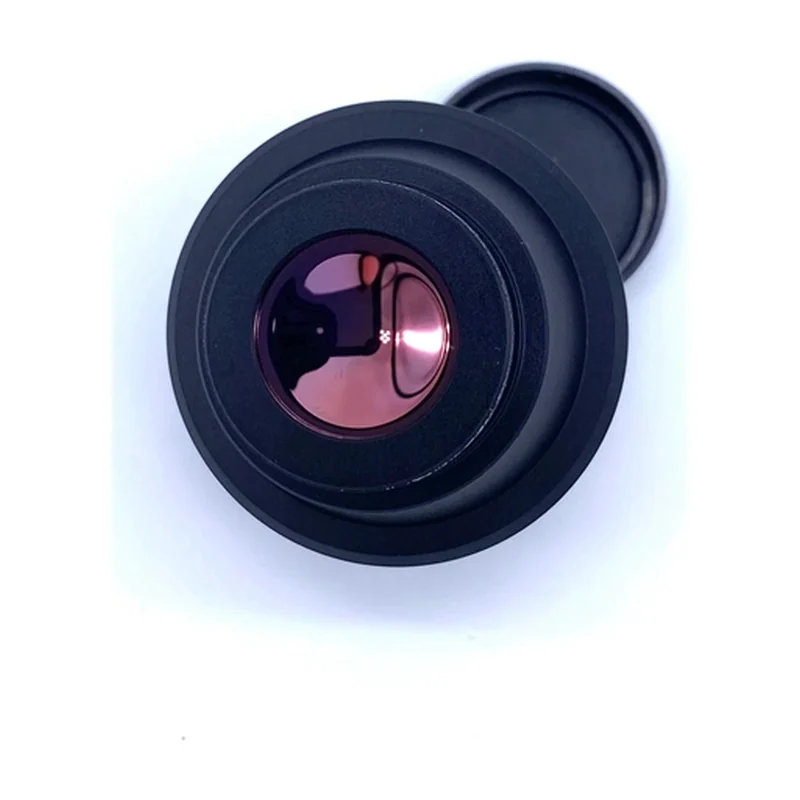

ИК-объектив LWIR Rising Optics RSA35F1.0-640-12, 35 мм, F1,0
Атермализованный светосильный объектив среднего фокусного для тепловизионных подвесов БПЛА, не требующий перефокусировки при изменении температуры.
- Артикул
- RSA35F1.0-640-12
- Производитель
- Rising Optics, Китай
- Расчёты
- в рублях по договору; валютный платёж поставщику и валютный контроль — на нашей стороне
- Срок
- от 3 недель до отгрузки из чего складывается
- Линейка
- других моделей этой линейки в каталоге нет
Ответим ценой и сроком в течение одного рабочего дня. Объём партии уточним при расчёте.
- Данные производителяХарактеристики взяты со страницы модели или из даташита, без пересказов посредников.
- Документы для таможни и бухгалтерииКонтракт, инвойс, декларация на товары, УПД со статусом счёта-фактуры.
- Замена брака за наш счётПовторную логистику берём на себя, образцы перед серией — по запросу.
Характеристики
- Фокусное расстояние
- 35 мм
- Спектральный диапазон
- LWIR (длинноволновый ИК)
- Целевая матрица
- 640×512, шаг пикселя 12 мкм
- Угол обзора
- 12,5° (Г) × 10,0° (В) × 15,9° (Д)
- Габариты
- 44 × 44,8 мм
- Масса
- 88 г
- Тип фокусировки
- атермализованный, перефокусировка вручную не требуется
- Диапазон резкости
- от 1 м до бесконечности
- Присоединительная резьба
- M34×0,75–6g
- Среднее пропускание
- более 90 % в диапазоне LWIR
- Относительное отверстие
- F/1,0
- Рабочая температура
- −40…+80 °C
- Мгновенное поле зрения
- 0,34 мрад на пиксель (расчёт: шаг пикселя, делённый на фокусное расстояние)
- Расчётная дальность обнаружения человека
- 730 м (расчёт по критерию Джонсона: объект 0,75 м, 1,5 периода; без учёта атмосферы и контраста)
- Расчётная дальность распознавания человека
- 180 м (расчёт по критерию Джонсона: объект 0,75 м, 6 периодов)
Описание
Светосильный длинноволновый объектив среднего фокусного расстояния для тепловизионных подвесов. От прочих фиксов линейки отличается атермализацией: сдвиг фокуса при нагреве и охлаждении компенсирует сама конструкция.
Фокусное расстояние 35 мм при F/1.0 задаёт поле зрения 12,5° по горизонтали, 10,0° по вертикали и 15,9° по диагонали на матрице 640×512 с шагом пикселя 12 мкм. Ручная наводка не нужна во всём рабочем диапазоне −40…+80 °C. Масса 88 г, габариты 44 × 44,8 мм, среднее пропускание в LWIR более 90 %.
Присоединительная резьба M34×0,75–6g. Резкость обеспечивается от 1 м до бесконечности — ближе объектив изображения не даст.
Характеристики приведены по данным производителя: страница модели ↗
