Объектив инфракрасный CNGEIR 31…155 мм F1,2 Continuous LWIR Zoom
CNGEIR · Китай под заказ
CNGEIR 31～155mm F1.2 Continuous LWIR Zoom

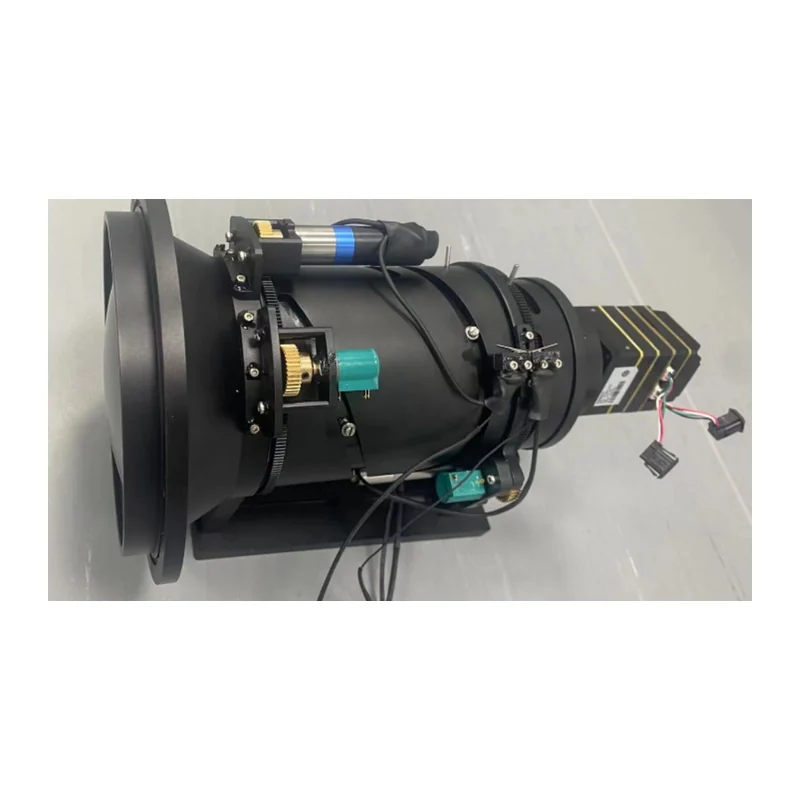

Зум-объектив LWIR CNGEIR 31…155 мм F1,2, плавный зум

Оригинальное название: CNGEIR 31～155mm F1.2 Continuous LWIR Zoom

Зум-объектив CNGEIR 31–155 мм F1,2 для длинноволнового ИК-диапазона (8–12 мкм): матрица 640×512 с шагом 17 мкм, поле зрения от 20,6° × 16,5° до 4° × 3,2°, моторизованная фокусировка.

Цена по запросу Зависит от объёма партии, курса и маршрута — считаем под ваш заказ. Почему нет цен
Артикул
CNGEIR 31～155mm F1.2 Continuous LWIR Zoom
Производитель
CNGEIR, Китай
Расчёты
в рублях по договору; валютный платёж поставщику и валютный контроль — на нашей стороне
Срок
от 3 недель до отгрузки из чего складывается

Ответим ценой и сроком в течение одного рабочего дня. Объём партии уточним при расчёте.

  • Данные производителяХарактеристики взяты со страницы модели или из даташита, без пересказов посредников.
  • Документы для таможни и бухгалтерииКонтракт, инвойс, декларация на товары, УПД со статусом счёта-фактуры.
  • Замена брака за наш счётПовторную логистику берём на себя, образцы перед серией — по запросу.

Коротко

Зум-объектив LWIR CNGEIR 31…155 мм F1,2, плавный зум — сенсор 640×512(17 мкм), угол обзора 20,6°×16,5°…4°×3,2°, фокусное расстояние 31…155 мм. Из остального: спектральный диапазон 8…12 мкм. Прочее: масса 2250 г, габариты Ø160/L224,59 мм, рабочая температура −40…60 °C. Производитель — CNGEIR, Китай; раздел каталога — инфракрасная оптика и объективы для тепловизоров.

Характеристики

Фокусное расстояние
31…155 мм
Задний рабочий отрезок
10,41 мм
Относительное отверстие
1,2
Монтаж
M34×0,75
Спектральный диапазон
8…12 мкм
Габариты
Ø160/L224,59 мм
Угол обзора
20,6°×16,5°…4°×3,2°
Масса
2250 г
Просветление
алмазоподобное (DLC)
Рабочая температура
−40…60 °C
Пропускание
более 84%
Температура хранения
−40…80 °C
Сенсор
640×512(17 мкм)
Фокусировка
моторизованная
Диапазон фокусировки
3 м…∞
Формат матрицы
10,88×8,7 мм (расчёт: разрешение × шаг пикселя)
Диагональ матрицы
13,93 мм (расчёт по размеру матрицы)
Мгновенное поле зрения
0,55 мрад на пиксель (расчёт: шаг пикселя, делённый на фокусное расстояние)
Расчётная дальность обнаружения человека
460 м (расчёт по критерию Джонсона: цель 0,75 м, 1,5 периода; без учёта атмосферы и контраста)
Расчётная дальность распознавания человека
110 м (расчёт по критерию Джонсона: цель 0,75 м, 6 периодов)
Число пикселей
327 680 пикселей (расчёт по разрешению)

Описание

Зум-объектив с плавным изменением фокусного расстояния CNGEIR для длинноволнового ИК-диапазона (8–12 мкм): фокусное расстояние 31–155 мм, светосила F1,2. Рассчитан на матрицу 640×512 с шагом 17 мкм, поле зрения — от 20,6° × 16,5° до 4° × 3,2°.

Фокусировка — моторизованная, с дистанционным управлением; ближняя граница резкости — 3 м. Просветление алмазоподобное (DLC), пропускание — более 84 %.

Задний рабочий отрезок — 10,41 мм, резьба крепления M34×0,75, габариты Ø160 × 224,59 мм, масса 2250 г. Германиевая оптика непрозрачна в видимом свете, поэтому юстировку делают по самому тепловизору.

Характеристики приведены по данным производителя: страница модели ↗
