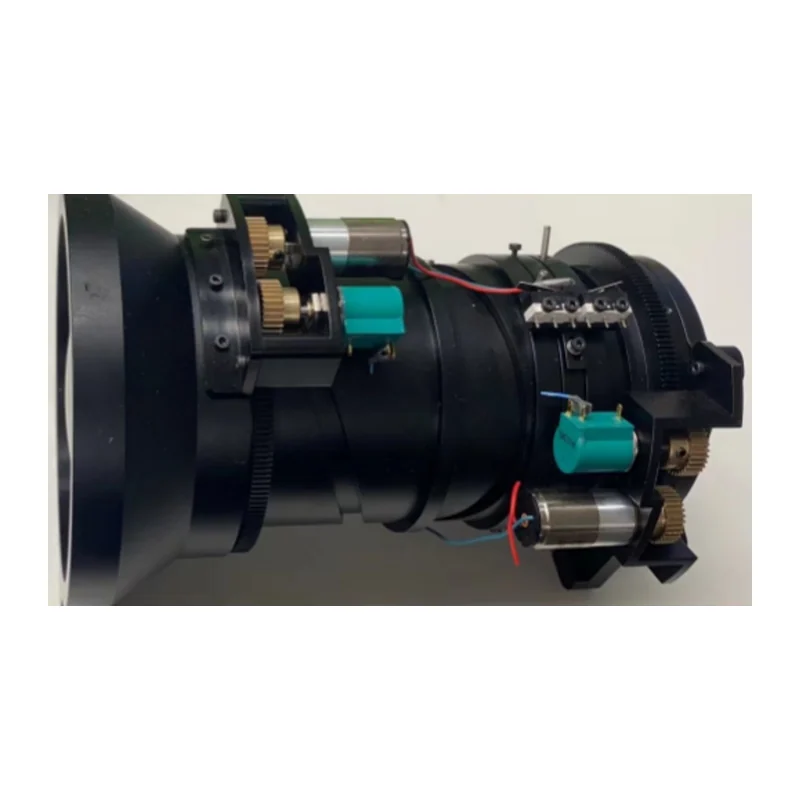

Объектив инфракрасный CNGEIR 25…100 мм F1,2 Continuous LWIR Zoom
CNGEIR · Китай под заказ
CNGEIR 25～100mm F1.2 Continuous LWIR Zoom

Зум-объектив LWIR CNGEIR 25…100 мм F1,2, плавный зум

Оригинальное название: CNGEIR 25～100mm F1.2 Continuous LWIR Zoom

Зум-объектив CNGEIR 25–100 мм F1,2 для длинноволнового ИК-диапазона (8–12 мкм): матрица 640×512 с шагом 17 мкм, поле зрения от 24,6° × 19,8° до 6,2° × 5,0°, моторизованная фокусировка.

Цена по запросу Зависит от объёма партии, курса и маршрута — считаем под ваш заказ. Почему нет цен
Артикул
CNGEIR 25～100mm F1.2 Continuous LWIR Zoom
Производитель
CNGEIR, Китай
Расчёты
в рублях по договору; валютный платёж поставщику и валютный контроль — на нашей стороне
Срок
от 3 недель до отгрузки из чего складывается

Входит в подборку «Инфракрасная оптика: подбор по фокусному»

Ответим ценой и сроком в течение одного рабочего дня. Объём партии уточним при расчёте.

  • Данные производителяХарактеристики взяты со страницы модели или из даташита, без пересказов посредников.
  • Документы для таможни и бухгалтерииКонтракт, инвойс, декларация на товары, УПД со статусом счёта-фактуры.
  • Замена брака за наш счётПовторную логистику берём на себя, образцы перед серией — по запросу.

Коротко

Зум-объектив LWIR CNGEIR 25…100 мм F1,2, плавный зум — сенсор 640×512(17 мкм), угол обзора 24,6°×19,8°…6,2°×5,0°, фокусное расстояние 25…100 мм. Из остального: спектральный диапазон 8…12 мкм. Прочее: масса 1670 г, габариты Ø140/L187,1 мм, рабочая температура −40…60 °C. Производитель — CNGEIR, Китай; раздел каталога — инфракрасная оптика и объективы для тепловизоров.

Характеристики

Фокусное расстояние
25…100 мм
Задний рабочий отрезок
17,9 мм
Относительное отверстие
1,2
Монтаж
M45×0,5
Спектральный диапазон
8…12 мкм
Габариты
Ø140/L187,1 мм
Угол обзора
24,6°×19,8°…6,2°×5,0°
Масса
1670 г
Просветление
алмазоподобное (DLC)
Рабочая температура
−40…60 °C
Пропускание
более 84%
Температура хранения
−40…80 °C
Сенсор
640×512(17 мкм)
Фокусировка
моторизованная
Диапазон фокусировки
2,5 м…∞
Формат матрицы
10,88×8,7 мм (расчёт: разрешение × шаг пикселя)
Диагональ матрицы
13,93 мм (расчёт по размеру матрицы)
Мгновенное поле зрения
0,68 мрад на пиксель (расчёт: шаг пикселя, делённый на фокусное расстояние)
Расчётная дальность обнаружения человека
370 м (расчёт по критерию Джонсона: цель 0,75 м, 1,5 периода; без учёта атмосферы и контраста)
Расчётная дальность распознавания человека
90 м (расчёт по критерию Джонсона: цель 0,75 м, 6 периодов)
Число пикселей
327 680 пикселей (расчёт по разрешению)

Описание

Зум-объектив с плавным изменением фокусного расстояния CNGEIR для длинноволнового ИК-диапазона (8–12 мкм): фокусное расстояние 25–100 мм, светосила F1,2. Рассчитан на матрицу 640×512 с шагом 17 мкм, поле зрения — от 24,6° × 19,8° до 6,2° × 5,0°.

Фокусировка — моторизованная, с дистанционным управлением; ближняя граница резкости — 2,5 м. Просветление алмазоподобное (DLC), пропускание — более 84 %.

Задний рабочий отрезок — 17,9 мм, резьба крепления M45×0,5, габариты Ø140 × 187,1 мм, масса 1670 г. Германиевая оптика непрозрачна в видимом свете, поэтому юстировку делают по самому тепловизору.

Характеристики приведены по данным производителя: страница модели ↗
