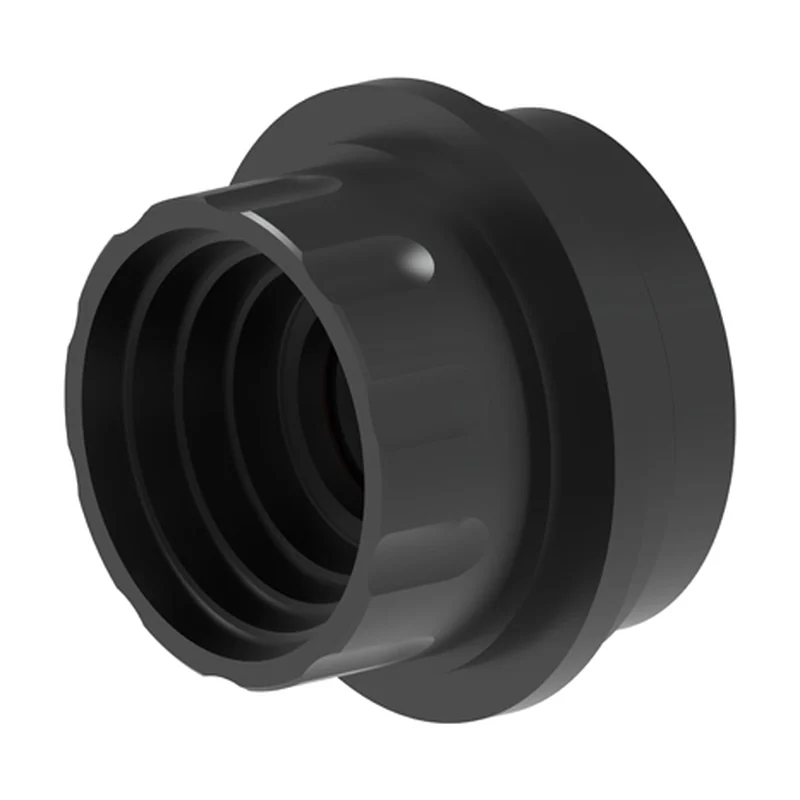

Объективы инфракрасные CNGEIR MWIR 25–200 мм F2,0, ручная фокусировка, 3,7–4,8 мкм

Name: Объективы инфракрасные CNGEIR MWIR 25–200 мм F2,0, ручная фокусировка, 3,7–4,8 мкм
Brand: CNGEIR
SKU: CNGEIR 25mm F2.0 Manual MWIR

Оригинальное название: CNGEIR 25mm F2.0 Manual MWIR

Объективы CNGEIR F2,0 с ручной фокусировкой для охлаждаемых тепловизоров среднего ИК-диапазона (3,7–4,8 мкм): фокусные 25, 50 и 200 мм.

Цена по запросу Зависит от объёма партии, курса и маршрута — считаем под ваш заказ. Почему нет цен

Артикул: CNGEIR 25mm F2.0 Manual MWIR
Производитель: CNGEIR, Китай
Расчёты: в рублях по договору; валютный платёж поставщику и валютный контроль — на нашей стороне
Срок: от 3 недель до отгрузки из чего складывается
Исполнения: 3 исполнения — таблица ниже
Линейка: Другие модели линейки →

Ответим ценой и сроком в течение одного рабочего дня. Объём партии уточним при расчёте.

Данные производителяХарактеристики взяты со страницы модели или из даташита, без пересказов посредников.
Документы для таможни и бухгалтерииКонтракт, инвойс, декларация на товары, УПД со статусом счёта-фактуры.
Замена брака за наш счётПовторную логистику берём на себя, образцы перед серией — по запросу.

Коротко

Объективы инфракрасные CNGEIR MWIR 25–200 мм F2,0, ручная фокусировка, 3,7–4,8 мкм — сенсор 640×512(15 мкм), угол обзора 21,7°×17,5°, фокусное расстояние 25 мм. Из остального: спектральный диапазон 3,7…4,8 мкм. Прочее: масса 221,2 г, габариты Ø52/L46,27 мм, рабочая температура −40…60 °C. Производитель — CNGEIR, Китай; раздел каталога — инфракрасная оптика и объективы для тепловизоров.

Характеристики

Фокусное расстояние: 25 мм
Относительное отверстие: 2,0
Спектральный диапазон: 3,7…4,8 мкм
Угол обзора: 21,7°×17,5°
Просветление: алмазоподобное (DLC)/просветляющее
Пропускание: более 88%
Сенсор: 640×512(15 мкм)
Фокусировка: ручная
Диапазон фокусировки: 2,5 м…∞
Задний рабочий отрезок: 50,83 мм
Монтаж: M60×1,0
Габариты: Ø52/L46,27 мм
Масса: 221,2 г
Рабочая температура: −40…60 °C
Температура хранения: −40…80 °C
Формат матрицы: 9,6×7,68 мм (расчёт: разрешение × шаг пикселя)
Диагональ матрицы: 12,29 мм (расчёт по размеру матрицы)
Мгновенное поле зрения: 0,6 мрад на пиксель (расчёт: шаг пикселя, делённый на фокусное расстояние)
Расчётная дальность обнаружения человека: 420 м (расчёт по критерию Джонсона: цель 0,75 м, 1,5 периода; без учёта атмосферы и контраста)
Расчётная дальность распознавания человека: 100 м (расчёт по критерию Джонсона: цель 0,75 м, 6 периодов)
Число пикселей: 327 680 пикселей (расчёт по разрешению)

Исполнения серии 3

Модель	Фокусное расстояние	Угол обзора	Просветление	Сенсор	Диапазон фокусировки	Задний рабочий отрезок
CNGEIR 25mm F2.0 Manual MWIR характеристики выше	25 мм	21,7°×17,5°	алмазоподобное (DLC)/просветляющее	640×512(15 мкм)	2,5 м…∞	50,83 мм
CNGEIR 50mm F2.0 Manual MWIR	50 мм	14,6°×11,7°	алмазоподобное (DLC)	1280×1024(10 мкм)	3 м…∞	40,88 мм
CNGEIR 200mm F2.0 Manual MWIR	200 мм	4,6°×3,7°	просветляющее	640×512(25 мкм)	50 м…∞	41,08 мм

Характеристики выше приведены для исполнения CNGEIR 25mm F2.0 Manual MWIR. Параметры, которых нет в таблице, у исполнений общие или уточняются по паспорту. Нужное исполнение укажите в запросе.

Описание

Объективы CNGEIR для средневолнового ИК-диапазона (MWIR, 3,7–4,8 мкм) со светосилой F2,0 и ручной фокусировкой. Такая оптика работает с охлаждаемыми детекторами. В серии три фокусных расстояния: 25 мм под матрицу 640×512 с шагом 15 мкм, 50 мм — под 1280×1024 с шагом 10 мкм, 200 мм — под 640×512 с шагом 25 мкм.

Поле зрения — от 21,7° × 17,5° у 25 мм до 4,6° × 3,7° у 200 мм, пропускание — более 88 %. Масса — от 159 г у 50 мм до 1280 г у 200 мм.

Задний рабочий отрезок у этих объективов длинный, 41–51 мм: он рассчитан на дьюар охлаждаемого детектора. Резьбу и отрезок сверяют с камерой по таблице исполнений.

Характеристики приведены по данным производителя: страница модели ↗
