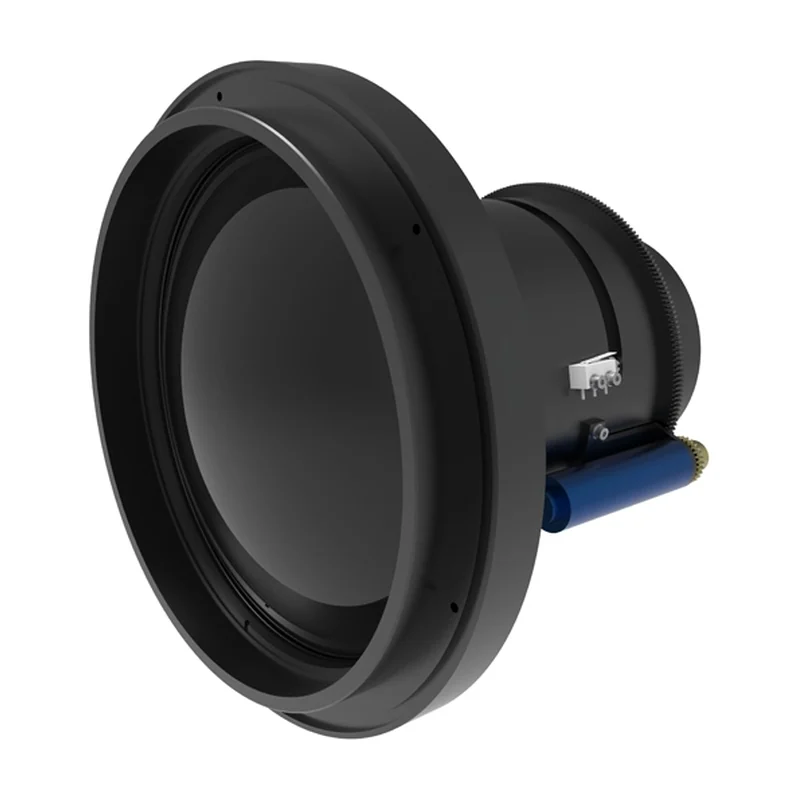

Объективы инфракрасные CNGEIR 70–150 мм F1,0, моторизованная фокусировка, 8–12 мкм

Name: Объективы инфракрасные CNGEIR 70–150 мм F1,0, моторизованная фокусировка, 8–12 мкм
Brand: CNGEIR
SKU: CNGEIR 150mm F1.0 Motorized

Оригинальное название: CNGEIR 150mm F1.0 Motorized

ИК-объективы CNGEIR F1,0 с моторизованной фокусировкой на 8–12 мкм: фокусные 70, 75, 85 и 150 мм под матрицы от 640×512 до 1280×1024.

Цена по запросу Зависит от объёма партии, курса и маршрута — считаем под ваш заказ. Почему нет цен

Артикул: CNGEIR 150mm F1.0 Motorized
Производитель: CNGEIR, Китай
Расчёты: в рублях по договору; валютный платёж поставщику и валютный контроль — на нашей стороне
Срок: от 3 недель до отгрузки из чего складывается
Исполнения: 4 исполнения — таблица ниже
Линейка: Другие модели линейки →

Ответим ценой и сроком в течение одного рабочего дня. Объём партии уточним при расчёте.

Данные производителяХарактеристики взяты со страницы модели или из даташита, без пересказов посредников.
Документы для таможни и бухгалтерииКонтракт, инвойс, декларация на товары, УПД со статусом счёта-фактуры.
Замена брака за наш счётПовторную логистику берём на себя, образцы перед серией — по запросу.

Коротко

Объективы инфракрасные CNGEIR 70–150 мм F1,0, моторизованная фокусировка, 8–12 мкм — сенсор 640×512(12 мкм), угол обзора 2,9°×2,3°, фокусное расстояние 150 мм. Из остального: спектральный диапазон 8…12 мкм. Прочее: масса 1810 г, габариты Ø185/L213,2 мм, рабочая температура −40…60 °C. Производитель — CNGEIR, Китай; раздел каталога — инфракрасная оптика и объективы для тепловизоров.

Характеристики

Фокусное расстояние: 150 мм
Относительное отверстие: 1,0
Спектральный диапазон: 8…12 мкм
Угол обзора: 2,9°×2,3°
Просветление: алмазоподобное (DLC)
Пропускание: более 88%
Сенсор: 640×512(12 мкм)
Фокусировка: моторизованная
Диапазон фокусировки: 30 м…∞
Задний рабочий отрезок: 12,85 мм
Монтаж: M34×0,5
Габариты: Ø185/L213,2 мм
Масса: 1810 г
Рабочая температура: −40…60 °C
Температура хранения: −40…80 °C
Формат матрицы: 7,68×6,14 мм (расчёт: разрешение × шаг пикселя)
Диагональ матрицы: 9,84 мм (расчёт по размеру матрицы)
Мгновенное поле зрения: 0,08 мрад на пиксель (расчёт: шаг пикселя, делённый на фокусное расстояние)
Расчётная дальность обнаружения человека: 3120 м (расчёт по критерию Джонсона: цель 0,75 м, 1,5 периода; без учёта атмосферы и контраста)
Расчётная дальность распознавания человека: 780 м (расчёт по критерию Джонсона: цель 0,75 м, 6 периодов)
Число пикселей: 327 680 пикселей (расчёт по разрешению)

Исполнения серии 4

Модель	Фокусное расстояние	Угол обзора	Пропускание	Сенсор	Диапазон фокусировки	Задний рабочий отрезок
CNGEIR 70mm F1.0 Motorized	70 мм	8,9°×7,1°	более 89%	640×512(17 мкм)	7 м…∞	4,2 мм
CNGEIR 75mm F1.0 Motorized	75 мм	11,7°×9,4°	более 89%	1280×1024(12 мкм)	10 м…∞	12,5 мм
CNGEIR 85mm F1.0 Motorized	85 мм	8°×6°	более 89%	1024×768(12 мкм)	15 м…∞	7,42 мм
CNGEIR 150mm F1.0 Motorized характеристики выше	150 мм	2,9°×2,3°	более 88%	640×512(12 мкм)	30 м…∞	12,85 мм

Характеристики выше приведены для исполнения CNGEIR 150mm F1.0 Motorized. Параметры, которых нет в таблице, у исполнений общие или уточняются по паспорту. Нужное исполнение укажите в запросе.

Описание

Длиннофокусные объективы CNGEIR для длинноволновых тепловизоров (8–12 мкм) со светосилой F1,0 и моторизованной фокусировкой: резкость наводится дистанционно, с пульта или по команде камеры. В серии четыре исполнения: 70 мм под 640×512 с шагом 17 мкм, 75 мм под 1280×1024, 85 мм под 1024×768 и 150 мм под 640×512 с шагом 12 мкм.

Поле зрения — от 11,7° × 9,4° у 75 мм до 2,9° × 2,3° у 150 мм. Просветление алмазоподобное (DLC), пропускание — более 88 %. Масса — от 490 г у 70 мм до 1810 г у 150 мм.

Ближняя граница резкости — от 7 м у 70 мм до 30 м у 150 мм, рабочая температура — от −40 до +60 °C. Крепление и задний отрезок у каждого исполнения сверяют по таблице.

Характеристики приведены по данным производителя: страница модели ↗
