Объектив инфракрасный CNGEIR 200 мм F2,0 ручная LWIR
CNGEIR · Китай под заказ
CNGEIR 200mm F2.0 Manual LWIR

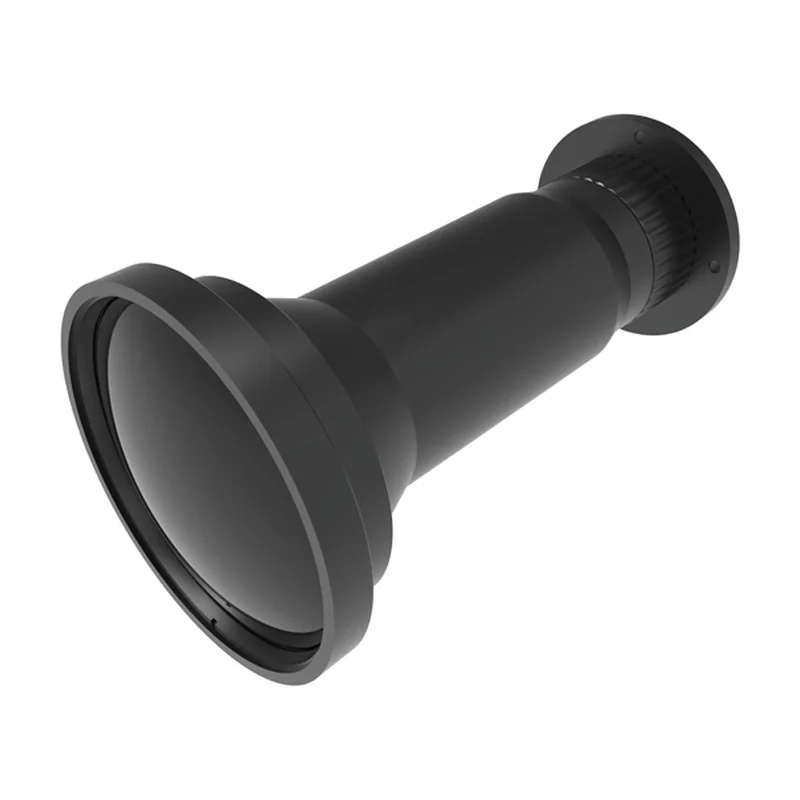

Объектив инфракрасный LWIR CNGEIR 200 мм F2,0, ручная фокусировка

Оригинальное название: CNGEIR 200mm F2.0 Manual LWIR

Объектив CNGEIR 200 мм F2,0 для длинноволнового ИК-диапазона (7,7–11 мкм): матрица 640×512 с шагом 25 мкм, поле зрения 4,6° × 3,7°, ручная фокусировка.

Цена по запросу Зависит от объёма партии, курса и маршрута — считаем под ваш заказ. Почему нет цен
Артикул
CNGEIR 200mm F2.0 Manual LWIR
Производитель
CNGEIR, Китай
Расчёты
в рублях по договору; валютный платёж поставщику и валютный контроль — на нашей стороне
Срок
от 3 недель до отгрузки из чего складывается

Входит в подборку «Инфракрасная оптика: подбор по фокусному»

Ответим ценой и сроком в течение одного рабочего дня. Объём партии уточним при расчёте.

  • Данные производителяХарактеристики взяты со страницы модели или из даташита, без пересказов посредников.
  • Документы для таможни и бухгалтерииКонтракт, инвойс, декларация на товары, УПД со статусом счёта-фактуры.
  • Замена брака за наш счётПовторную логистику берём на себя, образцы перед серией — по запросу.

Коротко

Объектив инфракрасный LWIR CNGEIR 200 мм F2,0, ручная фокусировка — сенсор 640×512(25 мкм), угол обзора 4,6°×3,7°, фокусное расстояние 200 мм. Из остального: спектральный диапазон 7,7…11 мкм. Прочее: масса 1645 г, габариты Ø110,5/L197,46 мм, рабочая температура −40…60 °C. Производитель — CNGEIR, Китай; раздел каталога — инфракрасная оптика и объективы для тепловизоров.

Характеристики

Фокусное расстояние
200 мм
Задний рабочий отрезок
40,08 мм
Относительное отверстие
2,0
Спектральный диапазон
7,7…11 мкм
Габариты
Ø110,5/L197,46 мм
Угол обзора
4,6°×3,7°
Масса
1645 г
Просветление
просветляющее
Рабочая температура
−40…60 °C
Пропускание
более 88%
Температура хранения
−40…80 °C
Сенсор
640×512(25 мкм)
Фокусировка
ручная
Диапазон фокусировки
50 м…∞
Формат матрицы
16×12,8 мм (расчёт: разрешение × шаг пикселя)
Диагональ матрицы
20,49 мм (расчёт по размеру матрицы)
Мгновенное поле зрения
0,13 мрад на пиксель (расчёт: шаг пикселя, делённый на фокусное расстояние)
Расчётная дальность обнаружения человека
2000 м (расчёт по критерию Джонсона: цель 0,75 м, 1,5 периода; без учёта атмосферы и контраста)
Расчётная дальность распознавания человека
500 м (расчёт по критерию Джонсона: цель 0,75 м, 6 периодов)
Число пикселей
327 680 пикселей (расчёт по разрешению)

Описание

Объектив CNGEIR для длинноволнового ИК-диапазона (7,7–11 мкм): фокусное расстояние 200 мм, светосила F2,0. Рассчитан на матрицу 640×512 с шагом 25 мкм, поле зрения — 4,6° × 3,7°.

Фокусировка — ручная; ближняя граница резкости — 50 м. Просветление просветляющее, пропускание — более 88 %.

Задний рабочий отрезок — 40,08 мм, габариты Ø110,5 × 197,46 мм, масса 1645 г. Германиевая оптика непрозрачна в видимом свете, поэтому юстировку делают по самому тепловизору.

Характеристики приведены по данным производителя: страница модели ↗
