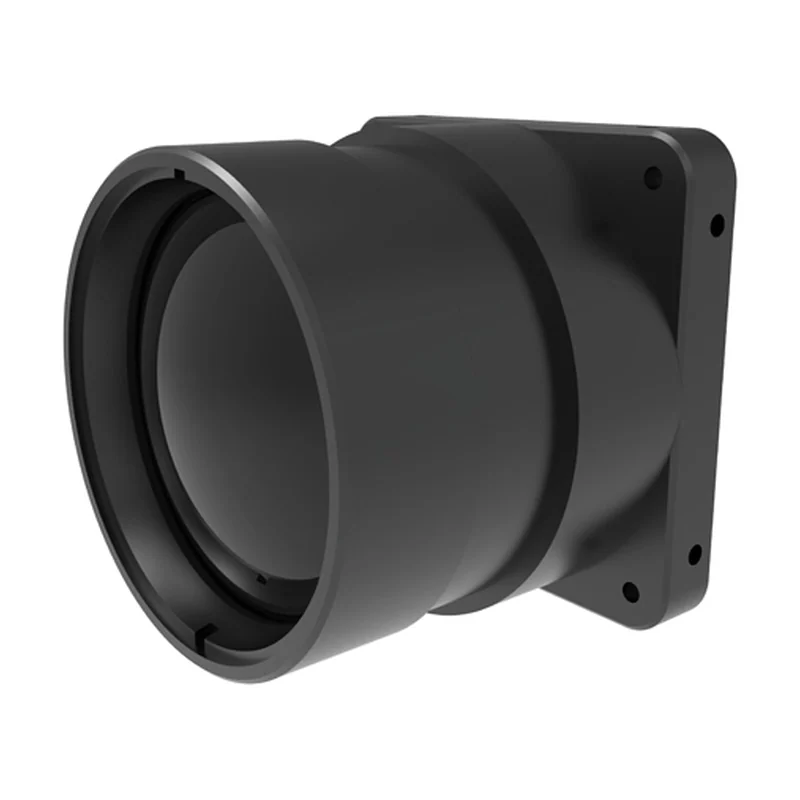

Объектив инфракрасный CNGEIR 25 мм F1,0

Оригинальное название: CNGEIR 25mm F1.0 Lens

Исполнение: фокусное расстояние 25 мм, угол обзора 17,5°×14°. Атермализованный ИК-объектив CNGEIR F1,0 на 8–12 мкм под матрицу 640×512 с шагом 12 мкм, масса 33,74 г.

• Данные производителяХарактеристики взяты со страницы модели или из даташита, без пересказов посредников.
• Документы для таможни и бухгалтерииКонтракт, инвойс, декларация на товары, УПД со статусом счёта-фактуры.
• Замена брака за наш счётПовторную логистику берём на себя, образцы перед серией — по запросу.

Коротко

Объектив инфракрасный CNGEIR 25 мм F1,0 — сенсор 640×512(12 мкм), угол обзора 17,5°×14°, фокусное расстояние 25 мм. Из остального: спектральный диапазон 8…12 мкм. Прочее: масса 33,74 г, габариты Ø28/L26,5 мм, рабочая температура −40…60 °C. Производитель — CNGEIR, Китай; раздел каталога — инфракрасная оптика и объективы для тепловизоров.

Характеристики

Фокусное расстояние

25 мм

Относительное отверстие

1,0

Спектральный диапазон

8…12 мкм

Угол обзора

17,5°×14°

Просветление

просветляющее

Пропускание

более 89%

Сенсор

640×512(12 мкм)

Фокусировка

пассивная атермализация

Диапазон фокусировки

2,5 м…∞

Задний рабочий отрезок

7,43 мм

Габариты

Ø28/L26,5 мм

Масса

33,74 г

Рабочая температура

−40…60 °C

Формат матрицы

7,68×6,14 мм (расчёт: разрешение × шаг пикселя)

Диагональ матрицы

9,84 мм (расчёт по размеру матрицы)

Мгновенное поле зрения

0,48 мрад на пиксель (расчёт: шаг пикселя, делённый на фокусное расстояние)

Расчётная дальность обнаружения человека

520 м (расчёт по критерию Джонсона: цель 0,75 м, 1,5 периода; без учёта атмосферы и контраста)

Расчётная дальность распознавания человека

130 м (расчёт по критерию Джонсона: цель 0,75 м, 6 периодов)

Число пикселей

327 680 пикселей (расчёт по разрешению)

Описание

Характеристики приведены по данным производителя: страница модели ↗
