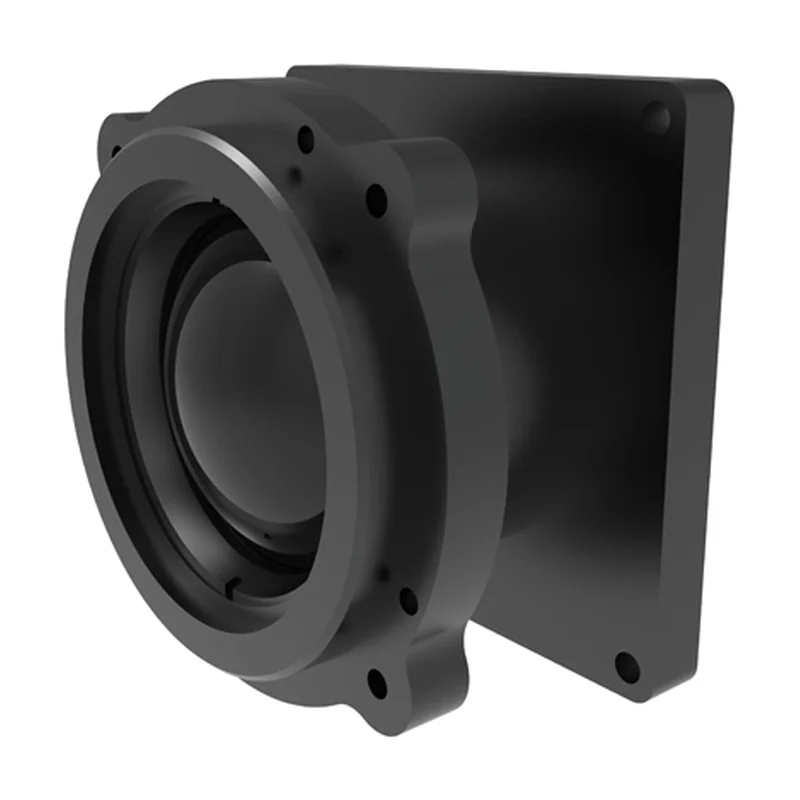

Объектив LWIR атермальный 25 мм F1,1
Объектив под HD-тепловизор 1280×1024/12 мкм для подвеса: поле 34° при массе 85 г и фланцевом креплении.
- Артикул
- IRL-25-F11
- Производитель
- OEM, Азия
- Расчёты
- в рублях по договору; валютный платёж поставщику и валютный контроль — на нашей стороне
- Срок
- от 3 недель до отгрузки из чего складывается
- Линейка
- Другие модели линейки →
Чего в карточке нет: спектральный диапазон — пришлём по запросу.
Входит в подборку «Инфракрасная оптика: подбор по фокусному»
Ответим ценой и сроком в течение одного рабочего дня. Объём партии уточним при расчёте.
- Данные производителяХарактеристики взяты со страницы модели или из даташита, без пересказов посредников.
- Документы для таможни и бухгалтерииКонтракт, инвойс, декларация на товары, УПД со статусом счёта-фактуры.
- Замена брака за наш счётПовторную логистику берём на себя, образцы перед серией — по запросу.
Характеристики
- Фокусное расстояние
- 25 мм
- Относительное отверстие
- F1.1
- Угол обзора
- 34,2° × 27,6°
- Сенсор
- 1280×1024, шаг 12 мкм
- Масса
- 84,5 г
- Формат матрицы
- 15,36×12,29 мм (расчёт: разрешение × шаг пикселя)
- Диагональ матрицы
- 19,67 мм (расчёт по размеру матрицы)
- Мгновенное поле зрения
- 0,48 мрад на пиксель (расчёт: шаг пикселя, делённый на фокусное расстояние)
- Расчётная дальность обнаружения человека
- 520 м (расчёт по критерию Джонсона: объект 0,75 м, 1,5 периода; без учёта атмосферы и контраста)
- Расчётная дальность распознавания человека
- 130 м (расчёт по критерию Джонсона: объект 0,75 м, 6 периодов)
- Число пикселей
- 1,31 Мп (расчёт по разрешению)
Описание
Объектив общего назначения под HD-тепловизор 1280×1024 с шагом 12 мкм для подвесной установки. Фланцевое крепление вместо резьбового удобнее там, где важна повторяемость положения при снятии и установке.
Поле 34,2° × 27,6° — универсальный сектор между обзорным 11,6 мм и длиннофокусным 40 мм. Светосила F1.1 чуть скромнее, чем F1.0 у коротких фокусов: на большем фокусном расстоянии полное отверстие обошлось бы ростом диаметра и массы, здесь при 84,5 г найден компромисс.
Проверять надо две вещи: соответствие фланца посадочному месту камеры и рабочий отрезок под конкретный детекторный модуль.
