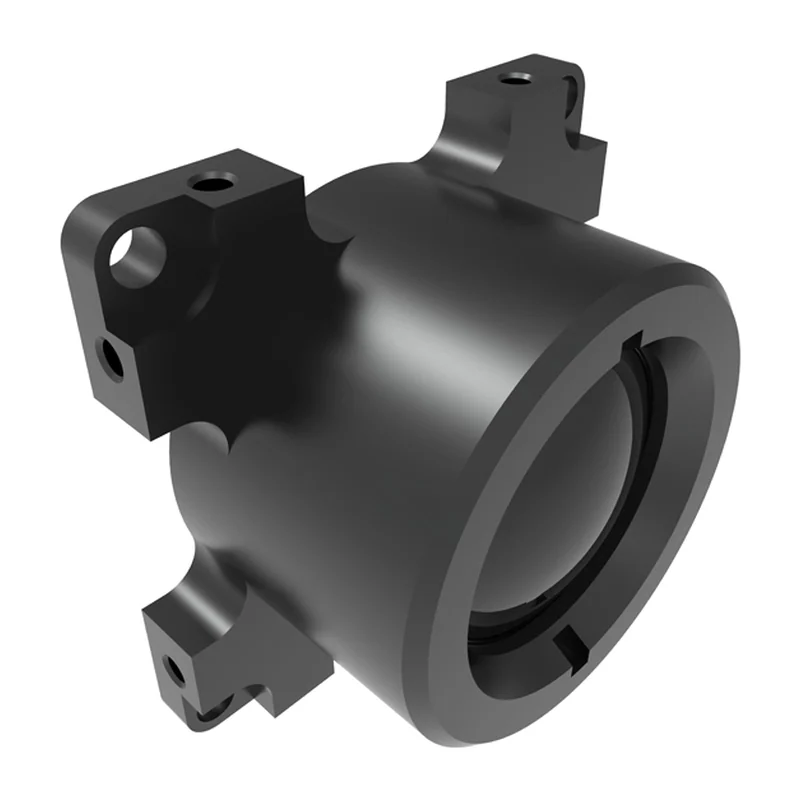

Объектив LWIR атермальный 9,1 мм F1.0
OEM · Азия под заказ
IRL-9.1-F10

Объектив LWIR атермальный 9,1 мм F1,0

Сверхлёгкий широкоугольный объектив для тепловизионного модуля 640×512/12 мкм в микроподвесе БПЛА или на мобильном роботе.

Цена по запросу Зависит от объёма партии, курса и маршрута — считаем под ваш заказ. Почему нет цен
Артикул
IRL-9.1-F10
Производитель
OEM, Азия
Расчёты
в рублях по договору; валютный платёж поставщику и валютный контроль — на нашей стороне
Срок
от 3 недель до отгрузки из чего складывается

Входит в подборку «Инфракрасная оптика: подбор по фокусному»

Ответим ценой и сроком в течение одного рабочего дня. Объём партии уточним при расчёте.

  • Данные производителяХарактеристики взяты со страницы модели или из даташита, без пересказов посредников.
  • Документы для таможни и бухгалтерииКонтракт, инвойс, декларация на товары, УПД со статусом счёта-фактуры.
  • Замена брака за наш счётПовторную логистику берём на себя, образцы перед серией — по запросу.

Характеристики

Фокусное расстояние
9,1 мм
Относительное отверстие
F1.0
Угол обзора
39,2° × 31,8°
Сенсор
640×512, шаг 12 мкм
Масса
9,2 г
Формат матрицы
7,68×6,14 мм (расчёт: разрешение × шаг пикселя)
Диагональ матрицы
9,84 мм (расчёт по размеру матрицы)
Мгновенное поле зрения
1,32 мрад на пиксель (расчёт: шаг пикселя, делённый на фокусное расстояние)
Расчётная дальность обнаружения человека
190 м (расчёт по критерию Джонсона: объект 0,75 м, 1,5 периода; без учёта атмосферы и контраста)
Расчётная дальность распознавания человека
50 м (расчёт по критерию Джонсона: объект 0,75 м, 6 периодов)
Число пикселей
327 680 пикселей (расчёт по разрешению)

Описание

Объектив длинноволнового ИК-диапазона для неохлаждаемого тепловизионного модуля микроподвеса БПЛА или мобильного робота. Атермальная конструкция удерживает фокус при изменении температуры без перефокусировки — доступа к кольцу в полёте нет, и уход резкости на прогретой оптике исправить нечем.

Фокусное 9,1 мм даёт поле 39,2° × 31,8° на матрице 640×512 с шагом 12 мкм: угол под навигацию и обзор, а не под распознавание на дальности. Светосила F1.0 собирает на болометр максимум потока, от чего напрямую зависит температурная чувствительность. Масса 9,2 г.

Объектив рассчитан под формат 640×512; на матрице 1280×1024 поле будет виньетировать. Тип крепления и рабочий отрезок сверяют с корпусом камеры до заказа.
