Атермализованный LWIR-объектив 7,1 мм, поле зрения 90° × 66° на матрице 640×480 (17 мкм)
Shalom EO · Китай под заказ
301-002

Атермализованный LWIR-объектив Shalom EO-301-002, 7,1 мм

Широкоугольный тепловизионный объектив 8–12 мкм для обзорных камер БПЛА и наземных постов наблюдения.

Цена по запросу Зависит от объёма партии, курса и маршрута — считаем под ваш заказ. Почему нет цен
Артикул
301-002
Производитель
Shalom EO, Китай
Расчёты
в рублях по договору; валютный платёж поставщику и валютный контроль — на нашей стороне
Срок
от 3 недель до отгрузки из чего складывается
Линейка
других моделей этой линейки в каталоге нет

Чего в карточке нет: относительное отверстие, масса — пришлём по запросу.

Входит в подборку «Инфракрасная оптика: подбор по фокусному»

Ответим ценой и сроком в течение одного рабочего дня. Объём партии уточним при расчёте.

  • Данные производителяХарактеристики взяты со страницы модели или из даташита, без пересказов посредников.
  • Документы для таможни и бухгалтерииКонтракт, инвойс, декларация на товары, УПД со статусом счёта-фактуры.
  • Замена брака за наш счётПовторную логистику берём на себя, образцы перед серией — по запросу.

Характеристики

Фокусное расстояние
7,1 мм
Спектральный диапазон
8–12 мкм
Поле зрения (640×480, 17 мкм)
90,0° × 66,0°
Поле зрения (640×480, 12 мкм)
62,7° × 46,4°
Поле зрения (384×288, 17 мкм)
52,8° × 39,4°
Поле зрения (384×288, 12 мкм)
37,0° × 27,8°
Тип фокусировки
фиксированная (фиксированный), атермализованная
Диапазон фокусировки
от 0,2 м до бесконечности
Дисторсия по диагонали поля
менее 50 %
Среднее пропускание
более 81 %
Диафрагма F/#
1,1 (в названии модели производителя — f/1,0)
Покрытие передней поверхности
DLC

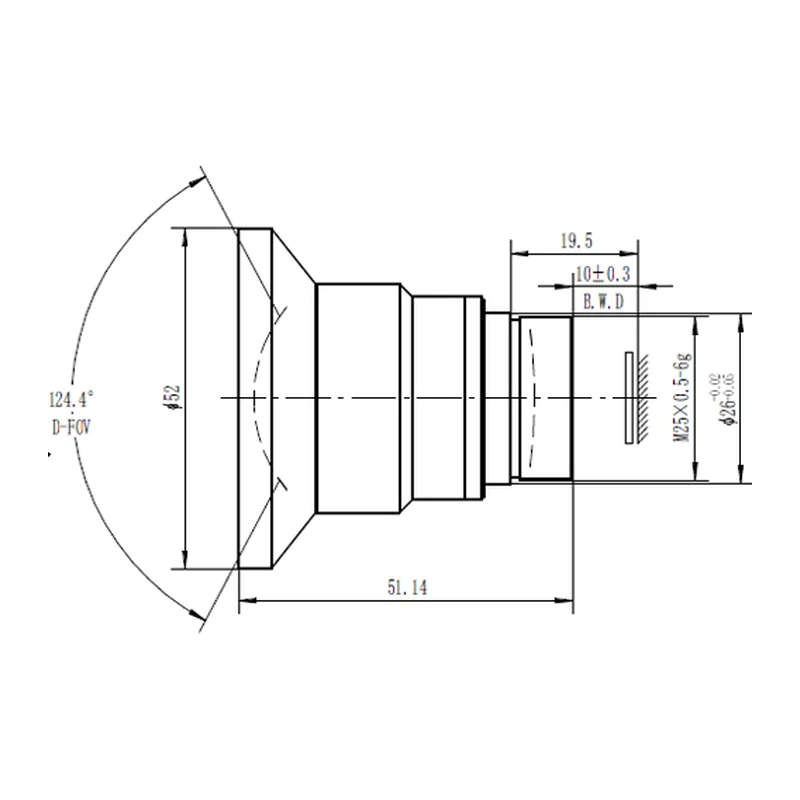

Габариты (диаметр × длина)
Ø52 × 51,14 мм
Присоединительная резьба
M25×0,5–6 г
Рабочий отрезок (B.W.D)
10 мм
Материал
анодированный алюминий
Степень защиты
IP67
Рабочая температура
от −40 до +60 °C
Срок изготовления
5–6 недель

Описание

Атермализованный объектив 8–12 мкм под матрицу 640×480 — для каналов, где важна ширина кадра, а не детализация. Крепление M25×0,5–6 г, рабочий отрезок 10 мм, корпус из анодированного алюминия, IP67.

Фокусное расстояние 7,1 мм раскрывает поле зрения 90,0° × 66,0° при шаге пикселя 17 мкм и 62,7° × 46,4° при шаге 12 мкм; на формате 384×288 с шагом 17 мкм — 52,8° × 39,4°. Фокус держится от 0,2 м до бесконечности в диапазоне −40…+60 °C, среднее пропускание выше 81 %, передняя линза несёт покрытие DLC. Габариты Ø52 × 51,14 мм.

Дисторсия по диагонали доходит до 50 % и требует калибровки при привязке кадра. Диафрагму производитель приводит двояко: f/1,1 в таблице характеристик и f/1,0 в обозначении модели — значение стоит подтвердить при заказе.

Характеристики приведены по данным производителя: страница модели ↗
