ИК-объектив LWIR Rising Optics RSA11F1.2-640-12, 11 мм, F1,2
Лёгкий объектив 11 мм массой 19 г при поле зрения около 40° — для тепловизионных камер наблюдения на БПЛА с жёстким лимитом по массе.
- Артикул
- RSA11F1.2-640-12
- Производитель
- Rising Optics, Китай
- Расчёты
- в рублях по договору; валютный платёж поставщику и валютный контроль — на нашей стороне
- Срок
- от 3 недель до отгрузки из чего складывается
- Линейка
- других моделей этой линейки в каталоге нет
Входит в подборку «Инфракрасная оптика: подбор по фокусному»
Ответим ценой и сроком в течение одного рабочего дня. Объём партии уточним при расчёте.
- Данные производителяХарактеристики взяты со страницы модели или из даташита, без пересказов посредников.
- Документы для таможни и бухгалтерииКонтракт, инвойс, декларация на товары, УПД со статусом счёта-фактуры.
- Замена брака за наш счётПовторную логистику берём на себя, образцы перед серией — по запросу.
Характеристики
- Фокусное расстояние
- 11 мм
- Спектральный диапазон
- 8–12 мкм (LWIR)
- Целевая матрица
- 640×512, шаг пикселя 12 мкм
- Угол обзора
- 39,6° (Г) × 31,6° (В) × 50,5° (Д)
- Диагональ изображения
- 9,84 мм
- Масса
- 19 г
- Тип фокусировки
- фиксированный фокус
- Диапазон резкости
- от 0,3 м до бесконечности
- Присоединительная резьба
- M20×0,5–6g
- Материал оптики
- германий или халькогенидное стекло IG206
- Относительное отверстие
- F/1,2
- Среднее пропускание
- более 92 %
- Задний фокальный отрезок
- 15 мм (рабочий отрезок 8,3 мм, BFL 8,8 мм)
- Рабочая температура
- −40…+80 °C
- Температура хранения
- −40…+80 °C
- Внешнее покрытие
- опционально AR
- Мгновенное поле зрения
- 1,09 мрад на пиксель (расчёт: шаг пикселя, делённый на фокусное расстояние)

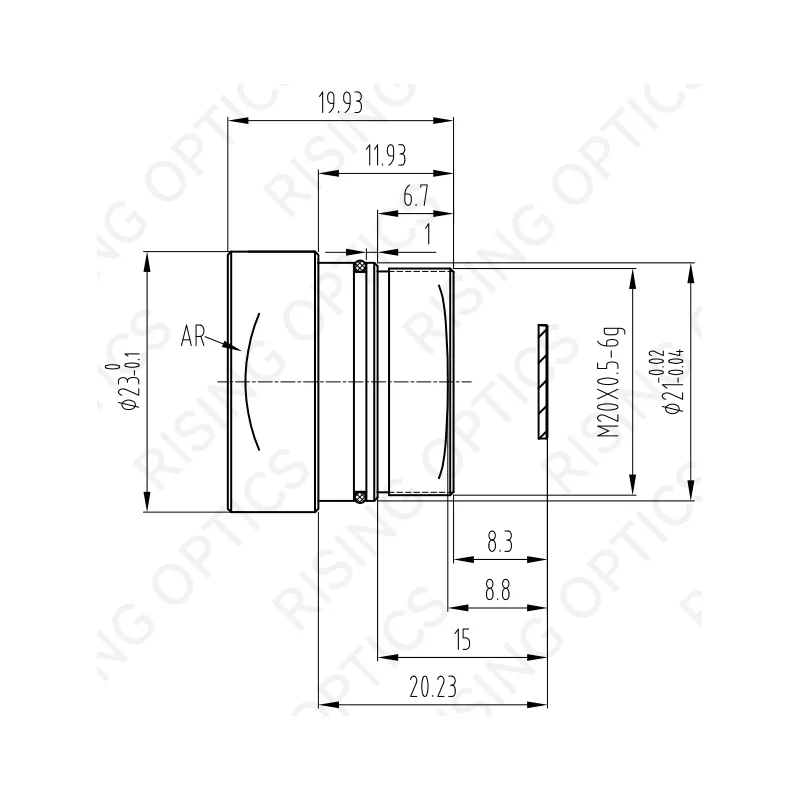

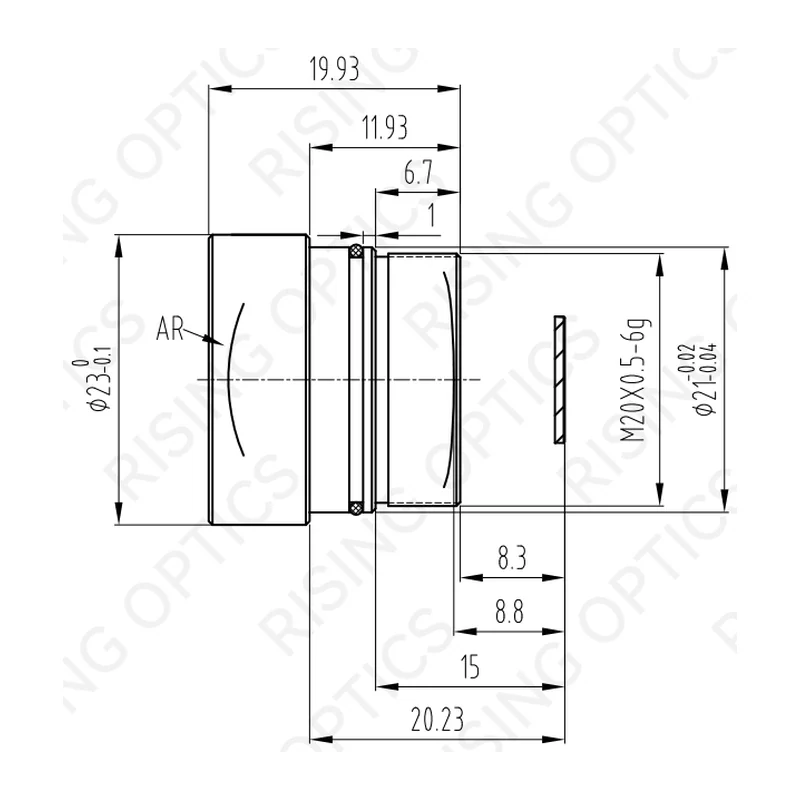

- Габариты (Ø / длина)
- 23 мм / 19,93 мм
- Расчётная дальность обнаружения человека
- 230 м (расчёт по критерию Джонсона: объект 0,75 м, 1,5 периода; без учёта атмосферы и контраста)
- Расчётная дальность распознавания человека
- 60 м (расчёт по критерию Джонсона: объект 0,75 м, 6 периодов)
Описание
Длинноволновый фикс-объектив для тепловизионных камер наблюдения. Вариант для случая, когда в подвесе считают каждый грамм, а поля зрения около 40° хватает и зум не нужен.
Фокусное расстояние 11 мм, относительное отверстие F/1.2, поле зрения 39,6° по горизонтали, 31,6° по вертикали и 50,5° по диагонали при диагонали кадра 9,84 мм. Матрица 640×512 с шагом пикселя 12 мкм, спектр 8–12 мкм. Масса 19 г при диаметре 23 мм и длине 19,93 мм, среднее пропускание более 92 %, резкость от 0,3 м до бесконечности.
Крепление — резьба M20×0,5–6 г, задний фокальный отрезок 15 мм при рабочем 8,3 мм. Рабочая температура и хранение −40…+80 °C. Просветляющее покрытие AR идёт опцией.
Характеристики приведены по данным производителя: страница модели ↗
