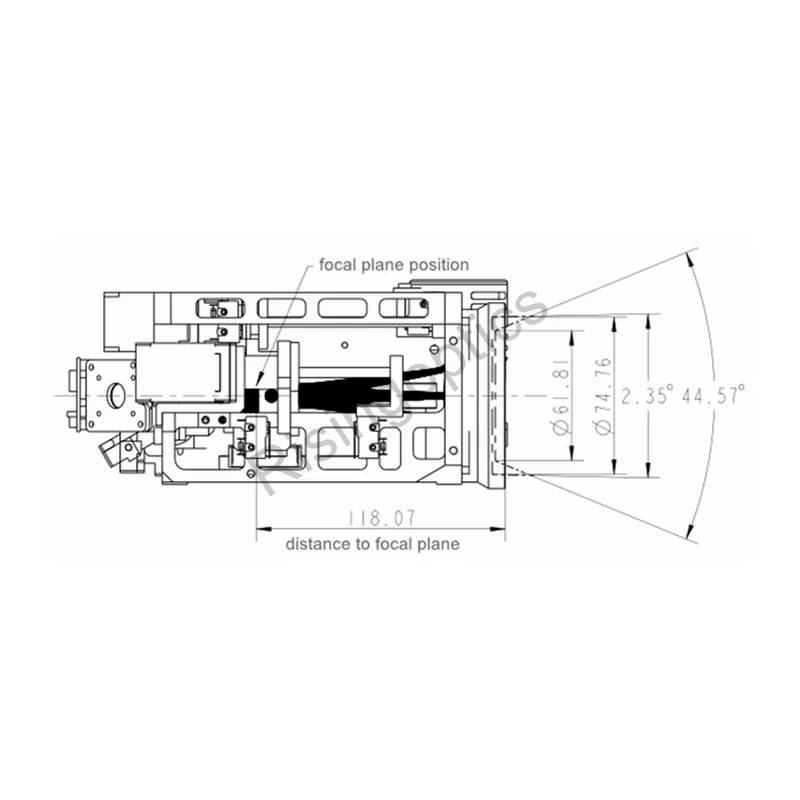

ИК-зум-объектив MWIR Rising RSM15-300F4.0, 15–300 мм, F/4.0, охлаждаемый, 1,94 кг
Rising Optics · Китай под заказ
RSM15-300F4.0

ИК-зум-объектив MWIR Rising Optics RSM15-300F4.0, 15–300 мм, F4,0

Двадцатикратный средневолновый объектив под охлаждаемую матрицу 640×512/15 мкм для дальнего обнаружения в составе тяжёлых оптико-электронных станций.

Цена по запросу Зависит от объёма партии, курса и маршрута — считаем под ваш заказ. Почему нет цен
Артикул
RSM15-300F4.0
Производитель
Rising Optics, Китай
Расчёты
в рублях по договору; валютный платёж поставщику и валютный контроль — на нашей стороне
Срок
от 3 недель до отгрузки из чего складывается
Линейка
других моделей этой линейки в каталоге нет

Ответим ценой и сроком в течение одного рабочего дня. Объём партии уточним при расчёте.

  • Данные производителяХарактеристики взяты со страницы модели или из даташита, без пересказов посредников.
  • Документы для таможни и бухгалтерииКонтракт, инвойс, декларация на товары, УПД со статусом счёта-фактуры.
  • Замена брака за наш счётПовторную логистику берём на себя, образцы перед серией — по запросу.

Характеристики

Фокусное расстояние
15–300 мм
Спектральный диапазон
3,7–4,8 мкм (MWIR)
Целевая матрица
640×512, шаг пикселя 15 мкм (охлаждаемая)
Угол обзора
от 35,49° × 28,72° до 1,83° × 1,47°
Масса
1,94 кг
Тип фокусировки
моторизованная, непрерывный зум
Привод фокуса
шаговый двигатель, 5 В
Привод трансфокатора
шаговый двигатель, 5 В
Привод компенсации
шаговый двигатель, 5 В
Дальность резкого изображения
от 5 м до бесконечности
Относительное отверстие
F/4,0
Материал оптики
германий или халькогенидное стекло IG206
Внешнее покрытие
AR (просветляющее)
Рабочая температура
−40…+60 °C
Мгновенное поле зрения
1 мрад на пиксель при 15 мм, 0,05 мрад при 300 мм (расчёт: шаг пикселя, делённый на фокусное расстояние)
Расчётная дальность обнаружения человека
250 м при 15 мм, 5000 м при 300 мм (расчёт по критерию Джонсона: объект 0,75 м, 1,5 периода; без учёта атмосферы и контраста)
Расчётная дальность распознавания человека
60 м при 15 мм, 1250 м при 300 мм (расчёт по критерию Джонсона: объект 0,75 м, 6 периодов)

Описание

Средневолновый зум-объектив под охлаждаемый фотоприёмник — оптический канал тяжёлой обзорной станции, рассчитанной на большие дистанции. Диапазон 15–300 мм даёт двадцатикратное изменение масштаба при постоянном F/4.0. Поле зрения — от 35,49° × 28,72° до 1,83° × 1,47°, спектр 3,7–4,8 мкм, матрица 640×512 с шагом пикселя 15 мкм.

Трансфокатор, фокус и компенсатор ведут отдельные шаговые двигатели на 5 В. Резкое изображение от 5 м, масса 1,94 кг, рабочая температура −40…+60 °C. Оптика — германий или халькогенидное стекло IG206 с просветляющим покрытием.

С неохлаждаемым микроболометром объектив не работает: станция строится вокруг криостата и его питания.

Характеристики приведены по данным производителя: страница модели ↗
