ИК-зум-объектив LWIR Rising Optics RSZIR13-45-640-12, 13–45 мм, F0,82–1,05
Компактный зум-объектив 13–45 мм массой 280 г под матрицу 640×480/12 мкм. Берут в подвесы БПЛА, где нужен переменный фокус при ограничении по массе.
- Артикул
- RSZIR13-45-640-12
- Производитель
- Rising Optics, Китай
- Расчёты
- в рублях по договору; валютный платёж поставщику и валютный контроль — на нашей стороне
- Срок
- от 3 недель до отгрузки из чего складывается
- Линейка
- других моделей этой линейки в каталоге нет
Ответим ценой и сроком в течение одного рабочего дня. Объём партии уточним при расчёте.
- Данные производителяХарактеристики взяты со страницы модели или из даташита, без пересказов посредников.
- Документы для таможни и бухгалтерииКонтракт, инвойс, декларация на товары, УПД со статусом счёта-фактуры.
- Замена брака за наш счётПовторную логистику берём на себя, образцы перед серией — по запросу.
Характеристики
- Фокусное расстояние
- 13–45 мм, непрерывный зум
- Относительное отверстие
- F/0,82–1,05
- Спектральный диапазон
- 8–14 мкм
- Целевая матрица
- 640×480, шаг 12 мкм
- Угол обзора
- от 33°×25° (диаг. 40,5°) до 9,7°×7,3° (диаг. 12,1°)
- Диагональ изображения
- 9,6 мм
- Среднее пропускание
- более 87 % (AR); более 80 % (DLC)
- Тип фокусировки
- моторизованная, 0,5 м — бесконечность
- Присоединительная резьба
- M42×0,75–6g

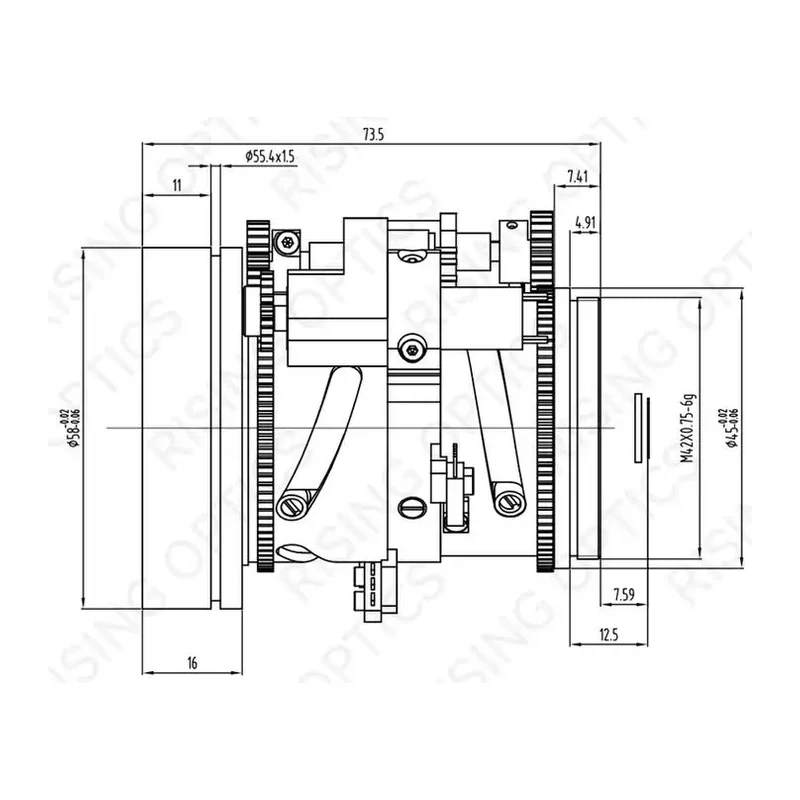

- Габариты
- диаметр 70 мм, длина 73,5 мм
- Масса
- 280 г ± 5 %
- Покрытие
- алмазоподобное (DLC) или просветляющее (AR)
- Рабочая температура
- −40…+80 °C
- Температура хранения
- −40…+80 °C
- Мгновенное поле зрения
- 0,92 мрад на пиксель (расчёт: шаг пикселя, делённый на фокусное расстояние)
- Расчётная дальность обнаружения человека
- 270 м (расчёт по критерию Джонсона: объект 0,75 м, 1,5 периода; без учёта атмосферы и контраста)
- Расчётная дальность распознавания человека
- 70 м (расчёт по критерию Джонсона: объект 0,75 м, 6 периодов)
Описание
Зум-блок с непрерывным изменением фокусного расстояния от 13 до 45 мм и относительным отверстием F/0,82–1,05. Рабочий диапазон 8–14 мкм, диагональ изображения 9,6 мм под матрицу 640×480 с шагом 12 мкм. Поле зрения меняется от 33°×25° (по диагонали 40,5°) до 9,7°×7,3° (12,1°).
Главное отличие от крупных зум-блоков — масса 280 г ± 5 % при габаритах 70 мм в диаметре и 73,5 мм в длину. Это делает изделие пригодным для трёхосных подвесов лёгких и средних БПЛА, где двухкилограммовый объектив неприменим. Кратность около 3,5×, фокусировка моторизованная от 0,5 м.
Среднее пропускание зависит от покрытия: свыше 87 % с просветляющим AR и свыше 80 % с алмазоподобным DLC. DLC выбирают при эксплуатации с риском абразивного износа передней линзы, AR — когда приоритет у чувствительности. Присоединение M42×0,75–6 г.
Рабочий диапазон −40…+80 °C. Производитель поставляет объектив в связке с тепловизионным модулем Mini2. Применение: полезная нагрузка БПЛА, мобильные наблюдательные комплексы.
Характеристики приведены по данным производителя: страница модели ↗
