Объектив инфракрасный CNGEIR 13 мм F1,0 Lens
CNGEIR · Китай под заказ
CNGEIR 13mm F1.0 Lens

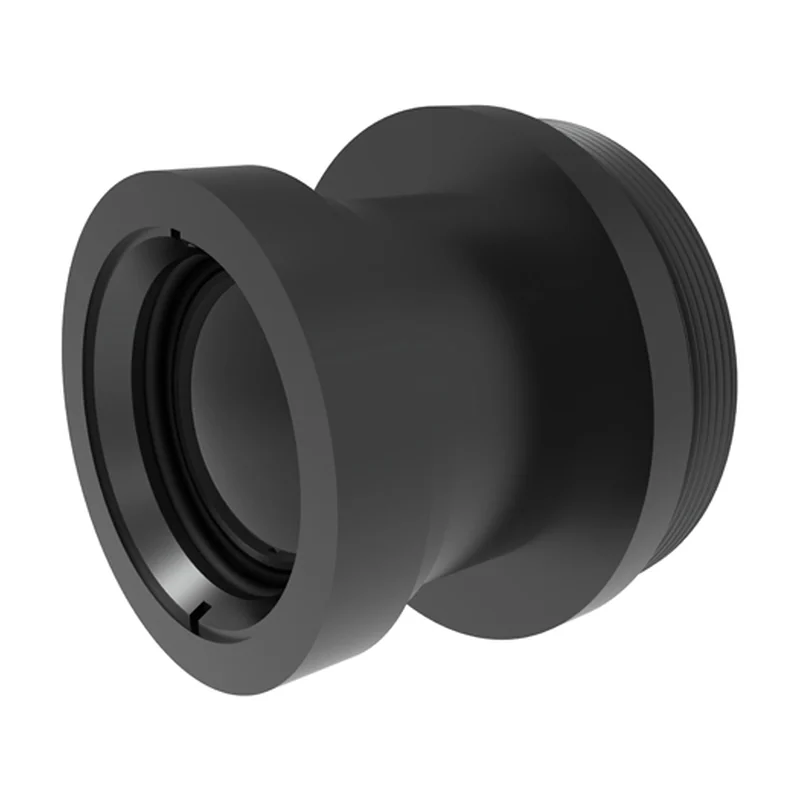

Объектив инфракрасный CNGEIR 13 мм F1,0

Оригинальное название: CNGEIR 13mm F1.0 Lens

Исполнение: фокусное расстояние 13 мм, угол обзора 45,4°×37°. Атермализованный ИК-объектив CNGEIR F1,0 на 8–12 мкм под матрицу 640×512 с шагом 12 мкм, масса 44 г.

Цена по запросу Зависит от объёма партии, курса и маршрута — считаем под ваш заказ. Почему нет цен
Артикул
CNGEIR 13mm F1.0 Lens
Производитель
CNGEIR, Китай
Расчёты
в рублях по договору; валютный платёж поставщику и валютный контроль — на нашей стороне
Срок
от 3 недель до отгрузки из чего складывается

Ответим ценой и сроком в течение одного рабочего дня. Объём партии уточним при расчёте.

  • Данные производителяХарактеристики взяты со страницы модели или из даташита, без пересказов посредников.
  • Документы для таможни и бухгалтерииКонтракт, инвойс, декларация на товары, УПД со статусом счёта-фактуры.
  • Замена брака за наш счётПовторную логистику берём на себя, образцы перед серией — по запросу.

Коротко

Объектив инфракрасный CNGEIR 13 мм F1,0 — сенсор 640×512(12 мкм), угол обзора 45,4°×37°, фокусное расстояние 13 мм. Из остального: спектральный диапазон 8…12 мкм. Прочее: масса 44 г, габариты Ø30/L29,5 мм, рабочая температура −40…60 °C. Производитель — CNGEIR, Китай; раздел каталога — инфракрасная оптика и объективы для тепловизоров.

Характеристики

Фокусное расстояние
13 мм
Относительное отверстие
1,0
Спектральный диапазон
8…12 мкм
Угол обзора
45,4°×37°
Просветление
просветляющее
Пропускание
более 88%
Сенсор
640×512(12 мкм)
Фокусировка
пассивная атермализация
Диапазон фокусировки
1,5 м…∞
Задний рабочий отрезок
8,49 мм
Монтаж
M34×0,75
Габариты
Ø30/L29,5 мм
Масса
44 г
Рабочая температура
−40…60 °C
Формат матрицы
7,68×6,14 мм (расчёт: разрешение × шаг пикселя)
Диагональ матрицы
9,84 мм (расчёт по размеру матрицы)
Мгновенное поле зрения
0,92 мрад на пиксель (расчёт: шаг пикселя, делённый на фокусное расстояние)
Расчётная дальность обнаружения человека
270 м (расчёт по критерию Джонсона: цель 0,75 м, 1,5 периода; без учёта атмосферы и контраста)
Расчётная дальность распознавания человека
70 м (расчёт по критерию Джонсона: цель 0,75 м, 6 периодов)
Число пикселей
327 680 пикселей (расчёт по разрешению)

Описание

Объектив CNGEIR для длинноволнового ИК-диапазона (8–12 мкм): фокусное расстояние 13 мм, светосила F1,0. Рассчитан на матрицу 640×512 с шагом 12 мкм, поле зрения — 45,4° × 37°.

Фокусировка — пассивная атермализация: резкость держится от −40 до +60 °C без подфокусировки; ближняя граница резкости — 1,5 м. Просветление просветляющее, пропускание — более 88 %.

Задний рабочий отрезок — 8,49 мм, резьба крепления M34×0,75, габариты Ø30 × 29,5 мм, масса 44 г. Германиевая оптика непрозрачна в видимом свете, поэтому юстировку делают по самому тепловизору.

Характеристики приведены по данным производителя: страница модели ↗
