Атермализованный LWIR-объектив 15 мм f/1.0, масса менее 30 г
Самый лёгкий и компактный объектив в атермализованной линейке — под миниатюрные тепловизионные модули мультироторов и FPV-платформ.
- Артикул
- 301-011
- Производитель
- Shalom EO, Китай
- Срок
- от 3 недель до отгрузки из чего складывается
- Линейка
- единичная позиция, аналога в каталоге нет
Чего в карточке нет: относительное отверстие — пришлём по запросу.
Входит в подборку «Зум- и тепловизионные модули для подвесов», «Инфракрасная оптика: подбор по фокусному»
Ответим ценой и сроком в течение одного рабочего дня. Объём партии уточним при расчёте.
- Данные производителяХарактеристики взяты со страницы модели или из даташита, без пересказов посредников.
- Документы для таможни и бухгалтерииКонтракт, инвойс, декларация на товары, УПД и счёт-фактура.
- Замена брака за наш счётПовторную логистику берём на себя, образцы перед серией — по запросу.
Характеристики
- Фокусное расстояние
- 15 мм
- Диафрагма F/#
- 1,0
- Спектральный диапазон
- 8–12 мкм
- Поле зрения (640×480, 17 мкм)
- 40,1° × 30,0°
- Поле зрения (640×480, 12 мкм)
- 28,7° × 21,7°
- Поле зрения (384×288, 17 мкм)
- 24,1° × 18,1°
- Поле зрения (384×288, 12 мкм)
- 17,5° × 13,1°
- Тип фокусировки
- фиксированная (Fixed), атермализованная
- Диапазон фокусировки
- от 0,2 м до бесконечности
- Дисторсия по диагонали поля
- менее 6,5 %
- Среднее пропускание
- более 84 %
- Покрытие передней поверхности
- просветляющее AR
- Масса
- менее 30 г

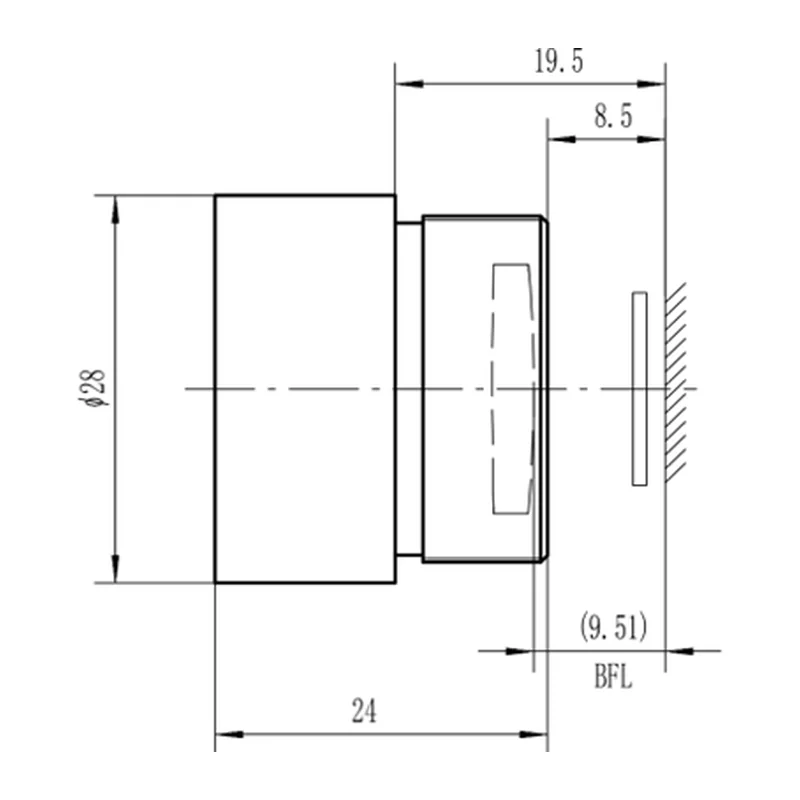

- Габариты (диаметр × длина)
- Ø28 × 24 мм
- Присоединительная резьба
- M25×0,5–6g
- Рабочий отрезок (B.W.D)
- 8,5 мм
- Материал
- анодированный алюминий
- Степень защиты
- IP67
- Рабочая температура
- от −40 до +60 °C
- Срок изготовления
- 5–6 недель
Описание
Малогабаритный объектив 8–12 мкм для миниатюрных тепловизионных модулей мультироторов и FPV-платформ, где ограничены масса и подкупольный объём. Резьба M25×0,5–6g, рабочий отрезок 8,5 мм.
При фокусном расстоянии 15 мм и светосиле f/1,0 поле зрения составляет 40,1° × 30,0° на матрице 640×480 с шагом 17 мкм и 24,1° × 18,1° на формате 384×288. Габариты Ø28 × 24 мм при массе менее 30 г, дисторсия по диагонали не выходит за 6,5 %, среднее пропускание — выше 84 %. Атермализованная фиксированная фокусировка от 0,2 м до бесконечности работает в интервале −40…+60 °C, корпус анодированный, класс защиты IP67.
Передняя поверхность несёт только просветляющее покрытие AR без алмазоподобного слоя, поэтому на открытом подвесе нужно защитное окно.
Характеристики приведены по данным производителя: страница модели ↗
