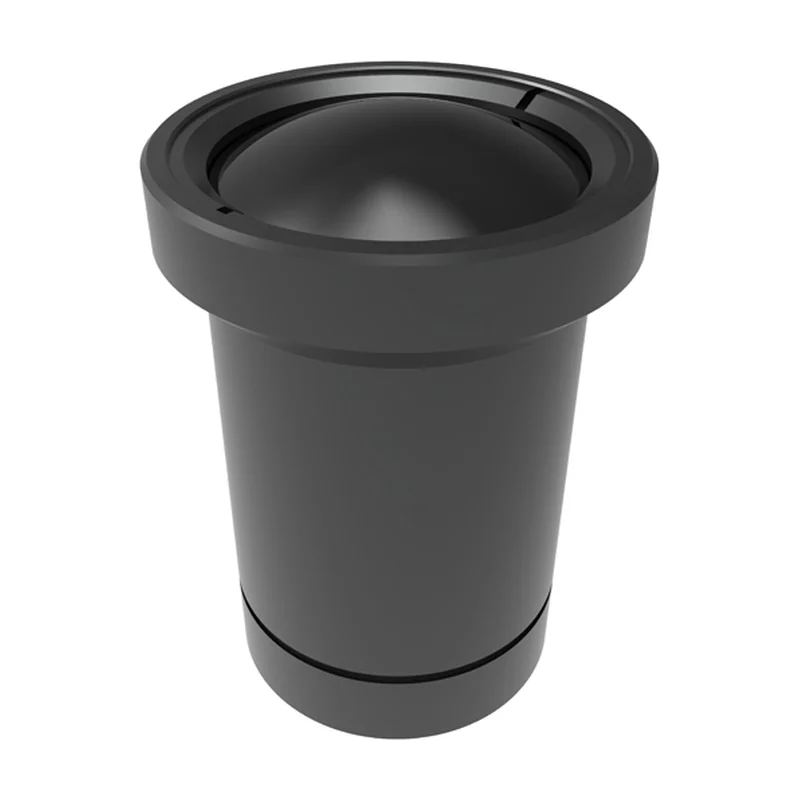

Объектив LWIR атермальный 11,6 мм F1.0
OEM · Азия под заказ
IRL-11.6-F10

Объектив LWIR атермальный 11,6 мм F1,0

Сверхширокоугольный объектив под матрицу 1280×1024/12 мкм: поле почти 76° для обзорной тепловизионной камеры или системы кругового обзора.

Цена по запросу Зависит от объёма партии, курса и маршрута — считаем под ваш заказ. Почему нет цен
Артикул
IRL-11.6-F10
Производитель
OEM, Азия
Расчёты
в рублях по договору; валютный платёж поставщику и валютный контроль — на нашей стороне
Срок
от 3 недель до отгрузки из чего складывается

Чего в карточке нет: спектральный диапазон — пришлём по запросу.

Входит в подборку «Инфракрасная оптика: подбор по фокусному»

Ответим ценой и сроком в течение одного рабочего дня. Объём партии уточним при расчёте.

  • Данные производителяХарактеристики взяты со страницы модели или из даташита, без пересказов посредников.
  • Документы для таможни и бухгалтерииКонтракт, инвойс, декларация на товары, УПД со статусом счёта-фактуры.
  • Замена брака за наш счётПовторную логистику берём на себя, образцы перед серией — по запросу.

Характеристики

Фокусное расстояние
11,6 мм
Относительное отверстие
F1.0
Угол обзора
75,9° × 60,7°
Сенсор
1280×1024, шаг 12 мкм
Масса
93 г
Формат матрицы
15,36×12,29 мм (расчёт: разрешение × шаг пикселя)
Диагональ матрицы
19,67 мм (расчёт по размеру матрицы)
Мгновенное поле зрения
1,03 мрад на пиксель (расчёт: шаг пикселя, делённый на фокусное расстояние)
Расчётная дальность обнаружения человека
240 м (расчёт по критерию Джонсона: объект 0,75 м, 1,5 периода; без учёта атмосферы и контраста)
Расчётная дальность распознавания человека
60 м (расчёт по критерию Джонсона: объект 0,75 м, 6 периодов)
Число пикселей
1,31 Мп (расчёт по разрешению)

Описание

Сверхширокоугольный объектив под HD-детектор 1280×1024 с шагом 12 мкм: обзорная тепловизионная камера, система кругового обзора, куда нужен максимальный сектор одним каналом.

Поле зрения — 75,9° × 60,7°. Крупный детектор компенсирует широкий угол: на пиксель приходится меньше сцены, чем было бы на матрице 640×512. Светосила F1.0, масса 93 г.

Объектив рассчитан именно на формат 1280×1024 — с матрицей меньшего размера он даст сильно урезанное поле. На широком угле выражена геометрическая дисторсия по краю кадра: если по изображению ведутся измерения, её придётся калибровать программно.
