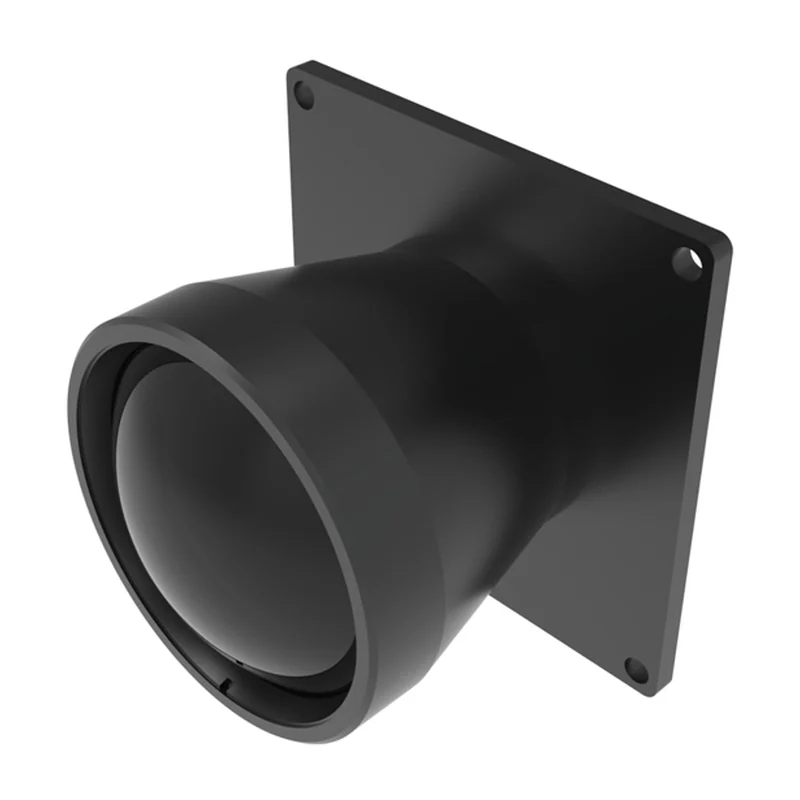

Объектив LWIR атермальный 40 мм F1,2
Компактный длиннофокусный объектив для HD-тепловизора 1280×1024/12 мкм: 87 г при габарите φ40 × 35 мм.
- Артикул
- IRL-40-F12
- Производитель
- OEM, Азия
- Расчёты
- в рублях по договору; валютный платёж поставщику и валютный контроль — на нашей стороне
- Срок
- от 3 недель до отгрузки из чего складывается
- Линейка
- Другие модели линейки →
Чего в карточке нет: спектральный диапазон — пришлём по запросу.
Входит в подборку «Инфракрасная оптика: подбор по фокусному»
Ответим ценой и сроком в течение одного рабочего дня. Объём партии уточним при расчёте.
- Данные производителяХарактеристики взяты со страницы модели или из даташита, без пересказов посредников.
- Документы для таможни и бухгалтерииКонтракт, инвойс, декларация на товары, УПД со статусом счёта-фактуры.
- Замена брака за наш счётПовторную логистику берём на себя, образцы перед серией — по запросу.
Характеристики
- Фокусное расстояние
- 40 мм
- Относительное отверстие
- F1.2
- Угол обзора
- 21,7° × 17,5°
- Сенсор
- 1280×1024, шаг 12 мкм
- Масса
- 86,9 г
- Формат матрицы
- 15,36×12,29 мм (расчёт: разрешение × шаг пикселя)
- Диагональ матрицы
- 19,67 мм (расчёт по размеру матрицы)
- Мгновенное поле зрения
- 0,3 мрад на пиксель (расчёт: шаг пикселя, делённый на фокусное расстояние)
- Расчётная дальность обнаружения человека
- 830 м (расчёт по критерию Джонсона: объект 0,75 м, 1,5 периода; без учёта атмосферы и контраста)
- Расчётная дальность распознавания человека
- 210 м (расчёт по критерию Джонсона: объект 0,75 м, 6 периодов)
- Число пикселей
- 1,31 Мп (расчёт по разрешению)
Описание
Длиннофокусный атермальный объектив для HD-тепловизора 1280×1024 с шагом 12 мкм, собранный вокруг требования компактности: габарит φ40 × 35 мм и масса 86,9 г. Атермальная схема держит фокус при изменении температуры без перефокусировки.
Поле зрения 21,7° × 17,5°, мгновенное поле — около 0,3 мрад на пиксель: узкий сектор для наблюдения на дальности, а не для обзора. Светосила F1.2 — плата за компактность: при меньшем относительном отверстии на болометр приходит чуть меньше потока.
Для подвеса с ограничением по массе такой размен часто оправдан: узкое поле сильнее нагружает стабилизацию, и лишние граммы на осях там важнее долей F-числа. Объектив рассчитан на формат 1280×1024; тип крепления и рабочий отрезок сверяют с корпусом камеры до заказа.
