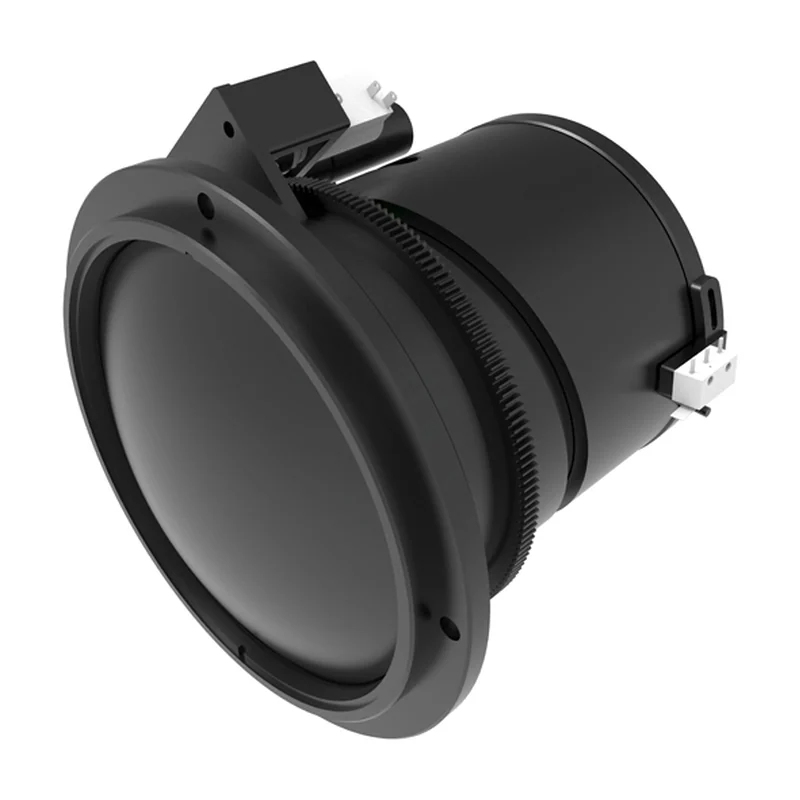

Объектив инфракрасный CNGEIR 50/100 мм F1,1 с двумя полями зрения
Оригинальное название: CNGEIR 50～100mm F1.1 Dual Field Of View
Объектив с двумя полями зрения CNGEIR 50/100 мм F1,1 для длинноволнового ИК-диапазона (8–12 мкм): матрица 640×512 с шагом 12 мкм, поле зрения 8,9° × 7,1° и 4,5° × 3,6°, моторизованная фокусировка.
- Артикул
- CNGEIR 50～100mm F1.1 Dual Field Of View
- Производитель
- CNGEIR, Китай
- Расчёты
- в рублях по договору; валютный платёж поставщику и валютный контроль — на нашей стороне
- Срок
- от 3 недель до отгрузки из чего складывается
- Линейка
- Другие модели линейки →
Ответим ценой и сроком в течение одного рабочего дня. Объём партии уточним при расчёте.
- Данные производителяХарактеристики взяты со страницы модели или из даташита, без пересказов посредников.
- Документы для таможни и бухгалтерииКонтракт, инвойс, декларация на товары, УПД со статусом счёта-фактуры.
- Замена брака за наш счётПовторную логистику берём на себя, образцы перед серией — по запросу.
Коротко
Объектив инфракрасный CNGEIR 50/100 мм F1,1 с двумя полями зрения — сенсор 640×512(12 мкм), угол обзора 8,9°×7,1°/4,5°×3,6°, фокусное расстояние 50/100 мм. Из остального: спектральный диапазон 8…12 мкм. Прочее: масса 940 г, габариты Ø128/L109,5 мм, рабочая температура −40…60 °C. Производитель — CNGEIR, Китай; раздел каталога — инфракрасная оптика и объективы для тепловизоров.
Характеристики
- Фокусное расстояние
- 50/100 мм
- Задний рабочий отрезок
- 10,49 мм
- Относительное отверстие
- 1,1
- Монтаж
- M40×0,5
- Спектральный диапазон
- 8…12 мкм
- Габариты
- Ø128/L109,5 мм
- Угол обзора
- 8,9°×7,1°/4,5°×3,6°
- Масса
- 940 г
- Просветление
- алмазоподобное (DLC)
- Рабочая температура
- −40…60 °C
- Пропускание
- более 85%
- Температура хранения
- −40…80 °C
- Сенсор
- 640×512(12 мкм)
- Фокусировка
- моторизованная
- Диапазон фокусировки
- 5 м…∞
- Формат матрицы
- 7,68×6,14 мм (расчёт: разрешение × шаг пикселя)
- Диагональ матрицы
- 9,84 мм (расчёт по размеру матрицы)
- Мгновенное поле зрения
- 0,24 мрад на пиксель (расчёт: шаг пикселя, делённый на фокусное расстояние)
- Расчётная дальность обнаружения человека
- 1040 м (расчёт по критерию Джонсона: цель 0,75 м, 1,5 периода; без учёта атмосферы и контраста)
- Расчётная дальность распознавания человека
- 260 м (расчёт по критерию Джонсона: цель 0,75 м, 6 периодов)
- Число пикселей
- 327 680 пикселей (расчёт по разрешению)
Описание
Объектив с двумя полями зрения CNGEIR для длинноволнового ИК-диапазона (8–12 мкм): фокусное расстояние 50/100 мм, светосила F1,1. Рассчитан на матрицу 640×512 с шагом 12 мкм, поле зрения — 8,9° × 7,1° и 4,5° × 3,6°. Поле переключается между широким обзорным и узким без замены объектива.
Фокусировка — моторизованная, с дистанционным управлением; ближняя граница резкости — 5 м. Просветление алмазоподобное (DLC), пропускание — более 85 %.
Задний рабочий отрезок — 10,49 мм, резьба крепления M40×0,5, габариты Ø128 × 109,5 мм, масса 940 г. Германиевая оптика непрозрачна в видимом свете, поэтому юстировку делают по самому тепловизору.
Характеристики приведены по данным производителя: страница модели ↗
