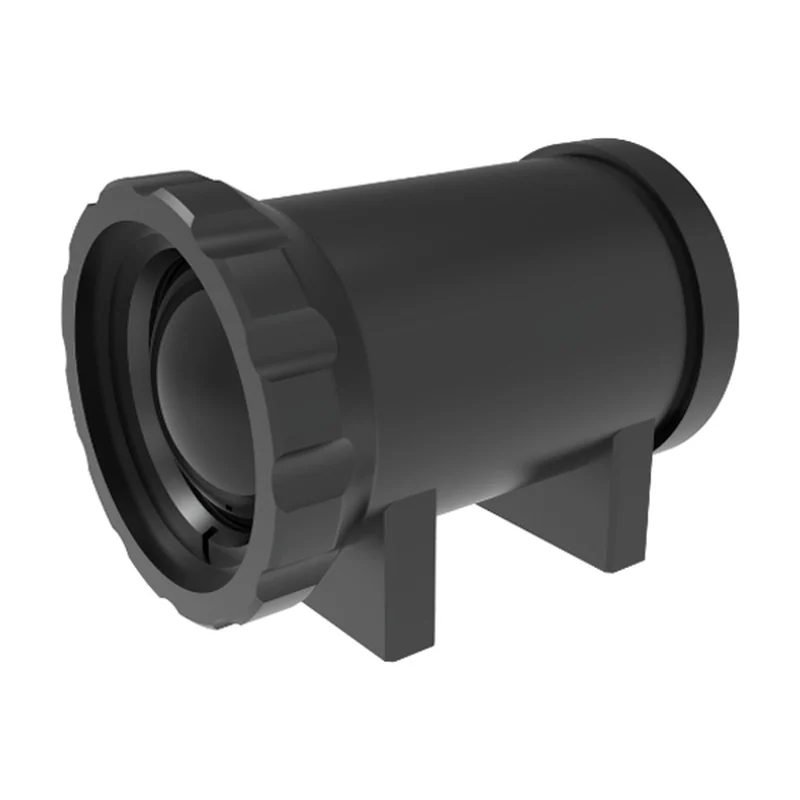

Объектив инфракрасный CNGEIR 150 мм F2,0
CNGEIR · Китай под заказ
CNGEIR 150mm F2.0

Объектив инфракрасный CNGEIR 150 мм F2

Атермализованный MWIR-объектив CNGEIR F2,0 на 3,7–4,8 мкм под матрицу 640×512 с шагом 15 мкм; фокусное расстояние в данных требует проверки.

Цена по запросу Зависит от объёма партии, курса и маршрута — считаем под ваш заказ. Почему нет цен
Артикул
CNGEIR 150mm F2.0
Производитель
CNGEIR, Китай
Расчёты
в рублях по договору; валютный платёж поставщику и валютный контроль — на нашей стороне
Срок
от 3 недель до отгрузки из чего складывается

Входит в подборку «Инфракрасная оптика: подбор по фокусному»

Ответим ценой и сроком в течение одного рабочего дня. Объём партии уточним при расчёте.

  • Данные производителяХарактеристики взяты со страницы модели или из даташита, без пересказов посредников.
  • Документы для таможни и бухгалтерииКонтракт, инвойс, декларация на товары, УПД со статусом счёта-фактуры.
  • Замена брака за наш счётПовторную логистику берём на себя, образцы перед серией — по запросу.

Коротко

Объектив инфракрасный CNGEIR 150 мм F2 — сенсор 640×512(15 мкм), угол обзора 40,6°×32,9°, фокусное расстояние 150 мм. Из остального: спектральный диапазон 3,7…4,8 мкм. Прочее: масса 83,2 г, габариты Ø34/L48 мм, рабочая температура −25…55 °C. Производитель — CNGEIR, Китай; раздел каталога — инфракрасная оптика и объективы для тепловизоров.

Характеристики

Фокусное расстояние
150 мм
Относительное отверстие
2,0
Спектральный диапазон
3,7…4,8 мкм
Угол обзора
40,6°×32,9°
Просветление
просветляющее
Пропускание
более 88%
Сенсор
640×512(15 мкм)
Фокусировка
пассивная атермализация
Диапазон фокусировки
1,5 м…∞
Задний рабочий отрезок
28,99 мм
Монтаж
M30×0,5
Габариты
Ø34/L48 мм
Масса
83,2 г
Рабочая температура
−25…55 °C
Температура хранения
−30…60 °C
Формат матрицы
9,6×7,68 мм (расчёт: разрешение × шаг пикселя)
Диагональ матрицы
12,29 мм (расчёт по размеру матрицы)
Число пикселей
327 680 пикселей (расчёт по разрешению)

Описание

Атермализованный объектив CNGEIR для средневолнового ИК-диапазона (3,7–4,8 мкм) со светосилой F2,0 под матрицу 640×512 с шагом 15 мкм. Пассивная атермализация держит резкость без подфокусировки.

В данных производителя фокусное расстояние указано как 150 мм, но угол обзора 40,6° × 32,9°, масса 83,2 г и габариты Ø34 × 48 мм соответствуют короткофокусному объективу примерно на 13 мм. Фокусное расстояние подтверждают у поставщика до заказа.

Задний рабочий отрезок — 28,99 мм под дьюар охлаждаемого детектора, резьба M30×0,5, ближняя граница резкости — 1,5 м, пропускание — более 88 %. Рабочая температура — от −25 до +55 °C.

Характеристики приведены по данным производителя: страница модели ↗
