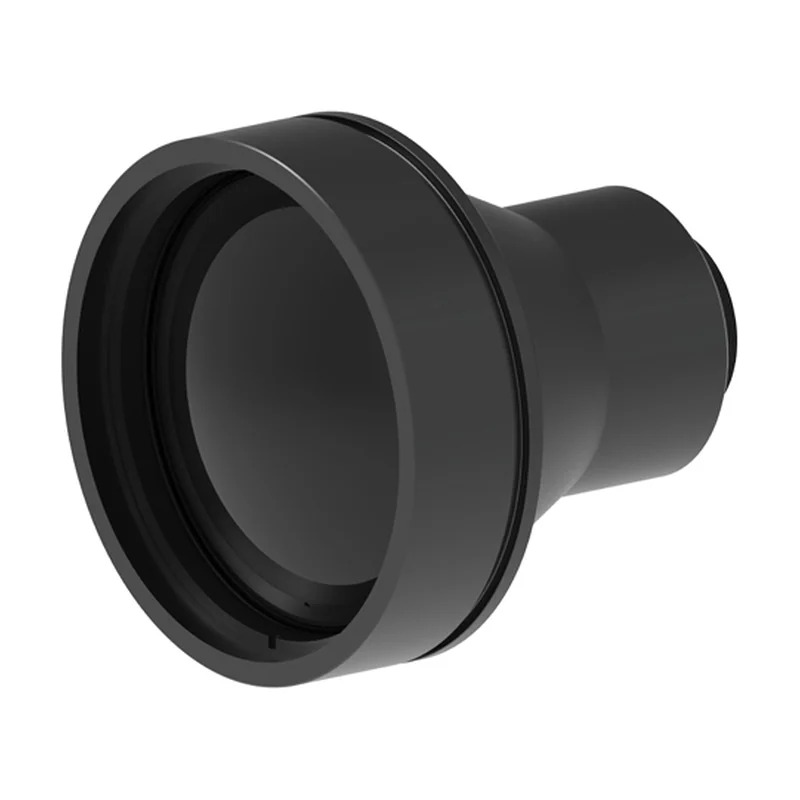

Объективы инфракрасные CNGEIR 40–121 мм F1,2, атермализованные, 8–12 мкм

Name: Объективы инфракрасные CNGEIR 40–121 мм F1,2, атермализованные, 8–12 мкм
Brand: CNGEIR
SKU: CNGEIR 100mm F1.2 Lens

Оригинальное название: CNGEIR 100mm F1.2 Lens

Атермализованные ИК-объективы CNGEIR F1,2 на 8–12 мкм: фокусные 40, 60, 100 и 121 мм под матрицы 640×512 и 1280×1024, без подфокусировки при смене температуры.

Цена по запросу Зависит от объёма партии, курса и маршрута — считаем под ваш заказ. Почему нет цен

Артикул: CNGEIR 100mm F1.2 Lens
Производитель: CNGEIR, Китай
Расчёты: в рублях по договору; валютный платёж поставщику и валютный контроль — на нашей стороне
Срок: от 3 недель до отгрузки из чего складывается
Исполнения: 4 исполнения — таблица ниже
Линейка: Другие модели линейки →

Входит в подборку «Инфракрасная оптика: подбор по фокусному»

Ответим ценой и сроком в течение одного рабочего дня. Объём партии уточним при расчёте.

Данные производителяХарактеристики взяты со страницы модели или из даташита, без пересказов посредников.
Документы для таможни и бухгалтерииКонтракт, инвойс, декларация на товары, УПД со статусом счёта-фактуры.
Замена брака за наш счётПовторную логистику берём на себя, образцы перед серией — по запросу.

Коротко

Объективы инфракрасные CNGEIR 40–121 мм F1,2, атермализованные, 8–12 мкм — сенсор 640×512(17 мкм), угол обзора 6,2°×5,0°, фокусное расстояние 100 мм. Из остального: спектральный диапазон 8…12 мкм. Прочее: масса 302,98 г, габариты Ø98/L100 мм, рабочая температура −40…60 °C. Производитель — CNGEIR, Китай; раздел каталога — инфракрасная оптика и объективы для тепловизоров.

Характеристики

Фокусное расстояние: 100 мм
Относительное отверстие: 1,2
Спектральный диапазон: 8…12 мкм
Угол обзора: 6,2°×5,0°
Просветление: просветляющее
Пропускание: более 88%
Сенсор: 640×512(17 мкм)
Фокусировка: пассивная атермализация
Диапазон фокусировки: 25 м…∞
Задний рабочий отрезок: 9,92 мм
Монтаж: M34×0,5
Габариты: Ø98/L100 мм
Масса: 302,98 г
Рабочая температура: −40…60 °C
Температура хранения: −40…80 °C
Формат матрицы: 10,88×8,7 мм (расчёт: разрешение × шаг пикселя)
Диагональ матрицы: 13,93 мм (расчёт по размеру матрицы)
Мгновенное поле зрения: 0,17 мрад на пиксель (расчёт: шаг пикселя, делённый на фокусное расстояние)
Расчётная дальность обнаружения человека: 1470 м (расчёт по критерию Джонсона: цель 0,75 м, 1,5 периода; без учёта атмосферы и контраста)
Расчётная дальность распознавания человека: 370 м (расчёт по критерию Джонсона: цель 0,75 м, 6 периодов)
Число пикселей: 327 680 пикселей (расчёт по разрешению)

Исполнения серии 4

Модель	Фокусное расстояние	Угол обзора	Пропускание	Сенсор	Диапазон фокусировки	Задний рабочий отрезок
CNGEIR 40mm F1.2 Lens	40 мм	21,7°×17,5°	более 90%	1280×1024(12 мкм)	4 м…∞	9,14 мм
CNGEIR 60mm F1.2 Lens	60 мм	7,3°×5,9°	более 88%	640×512(12 мкм)	6 м…∞	10,13 мм
CNGEIR 100mm F1.2 Lens характеристики выше	100 мм	6,2°×5,0°	более 88%	640×512(17 мкм)	25 м…∞	9,92 мм
CNGEIR 121mm F1.2 Lens	121 мм	7,3°×5,8°	более 88%	1280×1024(12 мкм)	5 м…∞	17,48 мм

Характеристики выше приведены для исполнения CNGEIR 100mm F1.2 Lens. Параметры, которых нет в таблице, у исполнений общие или уточняются по паспорту. Нужное исполнение укажите в запросе.

Описание

Объективы CNGEIR со светосилой F1,2 для длинноволновых тепловизоров (8–12 мкм) с пассивной атермализацией: резкость сохраняется от −40 до +60 °C без подвижных частей и подфокусировки. В серии четыре фокусных расстояния: 40 и 121 мм под матрицы 1280×1024 с шагом 12 мкм, 60 мм — под 640×512 с шагом 12 мкм, 100 мм — под 640×512 с шагом 17 мкм.

Поле зрения — от 21,7° × 17,5° у 40 мм до 6,2° × 5,0° у 100 мм, пропускание — более 88 %. Масса — от 86,9 г у 40 мм до 785 г у 121 мм.

Резьба крепления, задний отрезок и ближняя граница резкости у каждого исполнения свои — их сверяют с корпусом камеры по таблице исполнений.

Характеристики приведены по данным производителя: страница модели ↗
