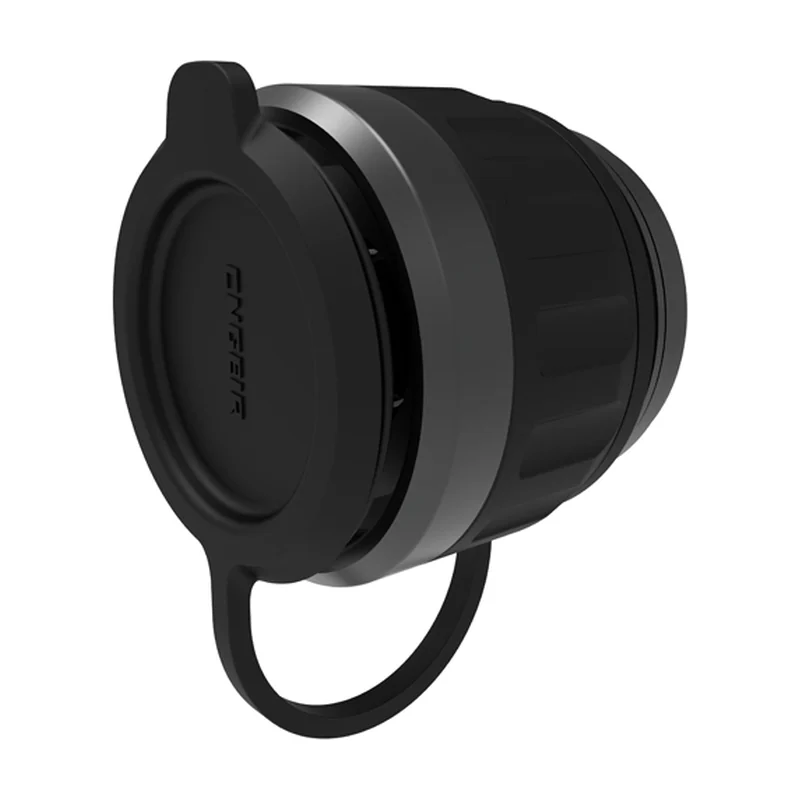

Объектив инфракрасный CNGEIR 25 мм F1,0 ручная
CNGEIR · Китай под заказ
CNGEIR 25mm F1.0 Manual

Объективы инфракрасные CNGEIR 19–90 мм F1,0, ручная фокусировка, 8–12 мкм

Оригинальное название: CNGEIR 25mm F1.0 Manual

ИК-объективы CNGEIR F1,0 с ручной фокусировкой для диапазона 8–12 мкм: фокусные 19, 25, 35, 50 и 90 мм под матрицы 384×288 и 640×512.

Цена по запросу Зависит от объёма партии, курса и маршрута — считаем под ваш заказ. Почему нет цен
Артикул
CNGEIR 25mm F1.0 Manual
Производитель
CNGEIR, Китай
Расчёты
в рублях по договору; валютный платёж поставщику и валютный контроль — на нашей стороне
Срок
от 3 недель до отгрузки из чего складывается

Входит в подборку «Инфракрасная оптика: подбор по фокусному»

Ответим ценой и сроком в течение одного рабочего дня. Объём партии уточним при расчёте.

  • Данные производителяХарактеристики взяты со страницы модели или из даташита, без пересказов посредников.
  • Документы для таможни и бухгалтерииКонтракт, инвойс, декларация на товары, УПД со статусом счёта-фактуры.
  • Замена брака за наш счётПовторную логистику берём на себя, образцы перед серией — по запросу.

Коротко

Объективы инфракрасные CNGEIR 19–90 мм F1,0, ручная фокусировка, 8–12 мкм — сенсор 384×288(12 мкм), угол обзора 10,5°×7,9°, фокусное расстояние 25 мм. Из остального: спектральный диапазон 8…12 мкм. Прочее: масса 82,5 г, габариты Ø43/L39 мм, рабочая температура −40…60 °C. Производитель — CNGEIR, Китай; раздел каталога — инфракрасная оптика и объективы для тепловизоров.

Характеристики

Фокусное расстояние
25 мм
Относительное отверстие
1,0
Спектральный диапазон
8…12 мкм
Угол обзора
10,5°×7,9°
Просветление
алмазоподобное (DLC)/просветляющее
Пропускание
более 88%
Сенсор
384×288(12 мкм)
Фокусировка
ручная
Диапазон фокусировки
1 м…∞
Задний рабочий отрезок
4,59 мм
Монтаж
M36×0,75
Габариты
Ø43/L39 мм
Масса
82,5 г
Рабочая температура
−40…60 °C
Температура хранения
−40…80 °C
Формат матрицы
4,61×3,46 мм (расчёт: разрешение × шаг пикселя)
Диагональ матрицы
5,76 мм (расчёт по размеру матрицы)
Мгновенное поле зрения
0,48 мрад на пиксель (расчёт: шаг пикселя, делённый на фокусное расстояние)
Расчётная дальность обнаружения человека
520 м (расчёт по критерию Джонсона: цель 0,75 м, 1,5 периода; без учёта атмосферы и контраста)
Расчётная дальность распознавания человека
130 м (расчёт по критерию Джонсона: цель 0,75 м, 6 периодов)
Число пикселей
110 592 пикселей (расчёт по разрешению)

Исполнения серии 5

МодельФокусное расстояниеУгол обзораПросветлениеПропусканиеСенсорДиапазон фокусировки
CNGEIR 19mm F1.0 Manual19 мм13,8°×10,4°алмазоподобное (DLC)/просветляющееболее 88%384×288(12 мкм)1 м…∞
CNGEIR 25mm F1.0 Manual характеристики выше25 мм10,5°×7,9°алмазоподобное (DLC)/просветляющееболее 88%384×288(12 мкм)1 м…∞
CNGEIR 35mm F1.0 Manual35 мм7,5°×5,7°алмазоподобное (DLC)/просветляющееболее 88%384×288(12 мкм)3,5 м…∞
CNGEIR 50mm F1.0 Manual50 мм8,8°×7,0°алмазоподобное (DLC)более 89%640×512(12 мкм)5 м…∞
CNGEIR 90mm F1.0 Manual90 мм4,9°×3,9°алмазоподобное (DLC)более 89%640×512(17 мкм)10 м…∞

Характеристики выше приведены для исполнения CNGEIR 25mm F1.0 Manual. Параметры, которых нет в таблице, у исполнений общие или уточняются по паспорту. Нужное исполнение укажите в запросе.

Описание

Объективы CNGEIR для длинноволновых тепловизоров (8–12 мкм) со светосилой F1,0 и ручной фокусировкой. В серии пять фокусных расстояний: 19, 25 и 35 мм рассчитаны на матрицы 384×288 с шагом 12 мкм, 50 мм — на 640×512 с шагом 12 мкм, 90 мм — на 640×512 с шагом 17 мкм.

Поле зрения меняется от 13,8° × 10,4° у 19 мм до 4,9° × 3,9° у 90 мм, ближняя граница фокусировки — от 1 м у коротких объективов до 10 м у 90 мм. Просветление алмазоподобное (DLC) или комбинированное, пропускание — более 88 %. Масса — от 70 г у 19 мм до 372,5 г у 90 мм.

Рабочая температура — от −40 до +60 °C. Резьба крепления и задний отрезок у каждого фокусного свои — их сверяют с корпусом камеры по таблице исполнений.

Характеристики приведены по данным производителя: страница модели ↗
