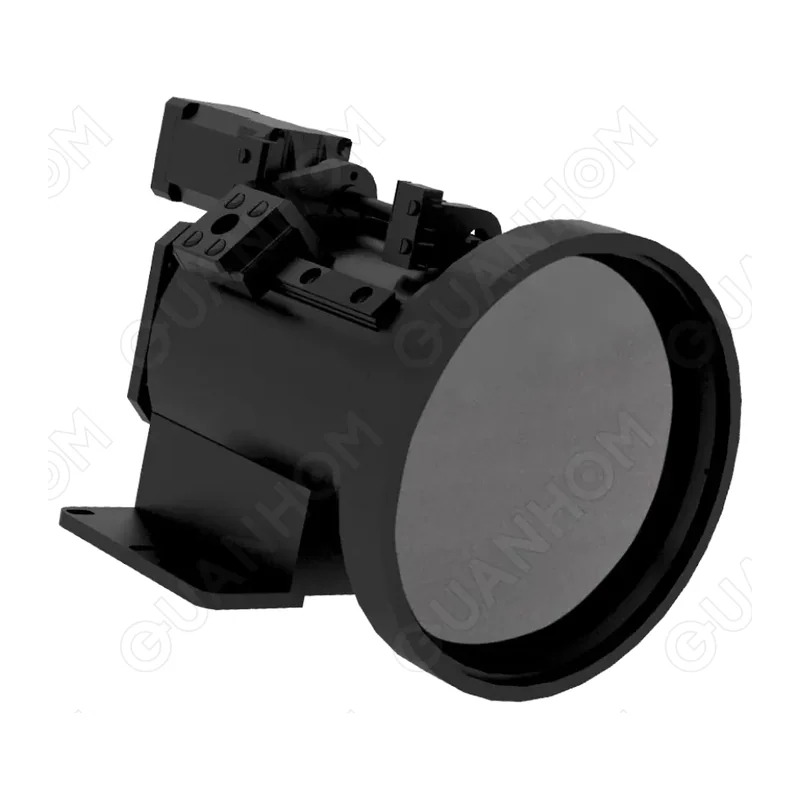

Объектив тепловизионный Quanhom GLD25N100
Объектив с двумя фиксированными полями зрения 25 и 100 мм и быстрым переключением между ними. Берут туда, где нужен обзор сектора и распознавание цели без плавного зума.
- Артикул
- GLD25N100
- Производитель
- Quanhom, Китай
- Срок
- от 3 недель до отгрузки из чего складывается
- Линейка
- 1 типоразмер в серии
Ответим ценой и сроком в течение одного рабочего дня. Объём партии уточним при расчёте.
- Данные производителяХарактеристики взяты со страницы модели или из даташита, без пересказов посредников.
- Документы для таможни и бухгалтерииКонтракт, инвойс, декларация на товары, УПД и счёт-фактура.
- Замена брака за наш счётПовторную логистику берём на себя, образцы перед серией — по запросу.
Характеристики
- Фокусное расстояние
- 25 / 100 мм (два поля зрения)
- Относительное отверстие
- f/0,85 / f/1,0
- Спектральный диапазон
- 8–12 мкм
- Угол обзора
- 17,5° / 4,4° по горизонтали (640×512, 12 мкм)
- Целевая матрица
- 640×512, 640×480, 384×288, 336×256, 320×240
- Тип фокусировки
- моторизованная, переключение двух полей зрения
- Дистанция фокусировки
- от 5 м до бесконечности
- Масса
- 1,4 кг
- Габариты
- Ø133 × 141,9 мм
- Питание
- 6–12 В пост. тока
- Рабочая температура
- −40…+60 °C
- Температура хранения
- −50…+80 °C
- Защита передней линзы
- IP67
- Внешнее покрытие
- DLC
Описание
GLD25N100 — двухпольный (Dual-FOV) объектив для неохлаждаемых тепловизоров диапазона 8–12 мкм. Вместо плавного зума используются два предустановленных положения оптики: широкое поле 25 мм для обзора сектора и узкое 100 мм для распознавания и идентификации цели. Переключение выполняется электроприводом за фиксированное время.
Относительное отверстие f/0,85 в широком положении и f/1,0 в узком. Горизонтальный угол зрения на матрице 640×512 с шагом 12 мкм — 17,5° / 4,4°, с шагом 17 мкм — 24,6° / 6,2°. Диапазон фокусировки от 5 м до бесконечности.
Габариты Ø133 × 141,9 мм, масса 1,4 кг. Питание 6–12 В постоянного тока, рабочая температура −40…+60 °C, хранение −50…+80 °C, герметизация передней линзы IP67, внешнее покрытие DLC.
По сравнению с зум-объективом схема с двумя полями проще, легче и дешевле, но не даёт промежуточных значений фокусного расстояния — это следует учитывать при задачах сопровождения с плавным изменением масштаба.
Характеристики приведены по данным производителя: страница модели ↗
