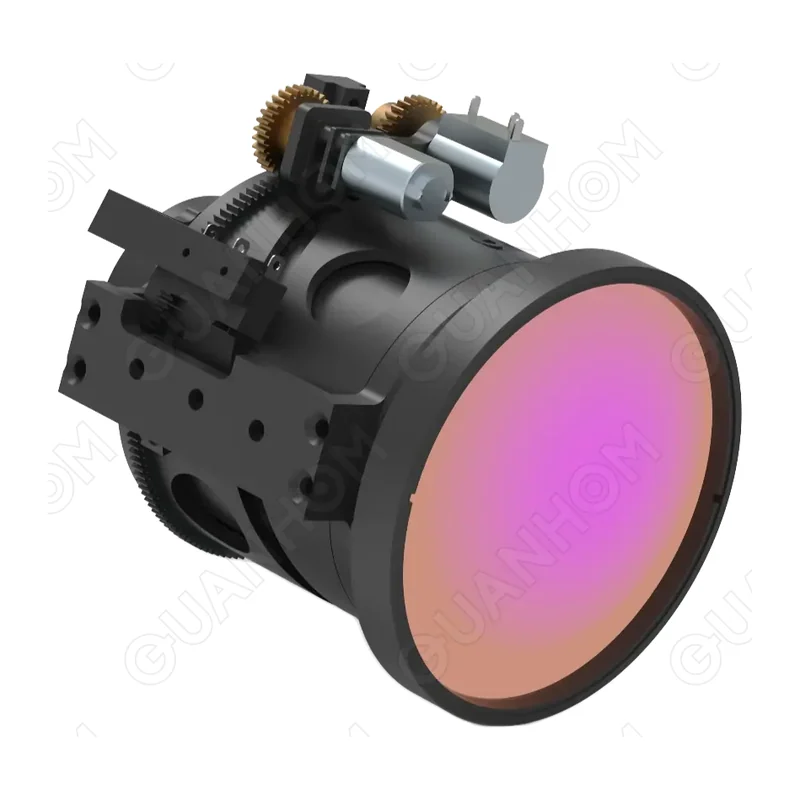

GLD25N90 — двухпольный объектив LWIR 25/90 мм F/1.0–1.2
Объектив с двумя переключаемыми полями зрения для задач «поиск — опознавание»: широкое поле для обзора зоны, узкое — для детального разбора цели. Применяется в охранных комплексах и системах противодействия БПЛА взамен более дорогих зум-блоков.
- Артикул
- GLD25N90
- Производитель
- Quanhom, Китай
- Срок
- от 3 недель до отгрузки из чего складывается
- Линейка
- 1 типоразмер в серии
Чего в карточке нет: фокусное расстояние — пришлём по запросу.
Входит в подборку «Зум- и тепловизионные модули для подвесов», «Инфракрасная оптика: подбор по фокусному»
Ответим ценой и сроком в течение одного рабочего дня. Объём партии уточним при расчёте.
- Данные производителяХарактеристики взяты со страницы модели или из даташита, без пересказов посредников.
- Документы для таможни и бухгалтерииКонтракт, инвойс, декларация на товары, УПД и счёт-фактура.
- Замена брака за наш счётПовторную логистику берём на себя, образцы перед серией — по запросу.
Характеристики
- Фокусные расстояния
- 25 мм / 90 мм, два поля зрения (2-FOV)
- Относительное отверстие
- F/1.0 (широкое поле) / F/1.2 (узкое поле)
- Спектральный диапазон
- 8–12 мкм
- Механизм
- моторизованное переключение двух полей зрения
- Поле зрения (по горизонтали)
- 640×512 при 12 мкм — 17,5° / 4,9°; 640×512 при 17 мкм — 24,6° / 6,9°; 384×288 при 12 мкм — 10,5° / 2,9°
- Диапазон фокусировки
- 10 м – бесконечность
- Рабочая температура
- рабочая −40…+60 °C (зависит от применённых моторов), хранение −50…+70 °C
- Защита и покрытие
- герметизация переднего элемента IP67; внешнее покрытие AR
- Габариты
- 96,95 × 86,99 × 93,5 мм
- Масса
- 568 г ± 5 %
Описание
Объектив с моторизованным переключением двух фиксированных полей зрения, 25 и 90 мм. На 640×512 с шагом 12 мкм это 17,5° в широком положении и 4,9° в узком — обзор зоны и разбор цели одним каналом, без промежуточных положений.
В сравнении с трансфокатором конструкция проще и дешевле, а оба положения оптически оптимизированы под свой фокус. Светосила при этом разная: F/1.0 в широком поле и F/1.2 в узком — на длинном фокусе кадр темнее, что заметно по слабоконтрастным целям.
Фокусировка от 10 м, масса 568 г ± 5 %, габарит 96,95×86,99×93,5 мм. Переключение требует управляющего сигнала со стороны камеры или отдельного контроллера; от типа применённых моторов зависит и нижняя граница рабочей температуры.
Характеристики приведены по данным производителя: страница модели ↗
