LWIR-объектив с непрерывным зумом 7,5–75 мм f/1.2, масса 620 г
Тепловизионный зум-объектив 8–12 мкм с моторизованным приводом для подвесов, где нужен переход от обзора к детальному опознаванию без смены оптики.
- Артикул
- 305-002
- Производитель
- Shalom EO, Китай
- Срок
- от 3 недель до отгрузки из чего складывается
- Линейка
- единичная позиция, аналога в каталоге нет
Чего в карточке нет: фокусное расстояние, относительное отверстие — пришлём по запросу.
Входит в подборку «Зум- и тепловизионные модули для подвесов», «Инфракрасная оптика: подбор по фокусному»
Ответим ценой и сроком в течение одного рабочего дня. Объём партии уточним при расчёте.
- Данные производителяХарактеристики взяты со страницы модели или из даташита, без пересказов посредников.
- Документы для таможни и бухгалтерииКонтракт, инвойс, декларация на товары, УПД и счёт-фактура.
- Замена брака за наш счётПовторную логистику берём на себя, образцы перед серией — по запросу.
Характеристики
- Диапазон фокусных расстояний
- 7,5–75 мм, непрерывный зум
- Диафрагма F/#
- 1,2
- Спектральный диапазон
- 8–12 мкм
- Поле зрения (640×480, 12 мкм)
- от 54,22° до 5,8°
- Поле зрения (640×480, 17 мкм)
- от 71,9° до 8,3°
- Тип фокусировки
- моторизованная (Motorized)
- Привод зума и фокуса
- редукторный DC-мотор
- Обратная связь по положению
- потенциометр
- Напряжение питания привода
- 12 В пост. тока
- Минимальная дистанция фокусировки
- 0,3 м / 5 м
- Дисторсия по диагонали поля
- от 33 % до 0,5 % по диапазону зума
- Среднее пропускание
- более 81 %
- Покрытие передней поверхности
- DLC
- Масса
- 620 г

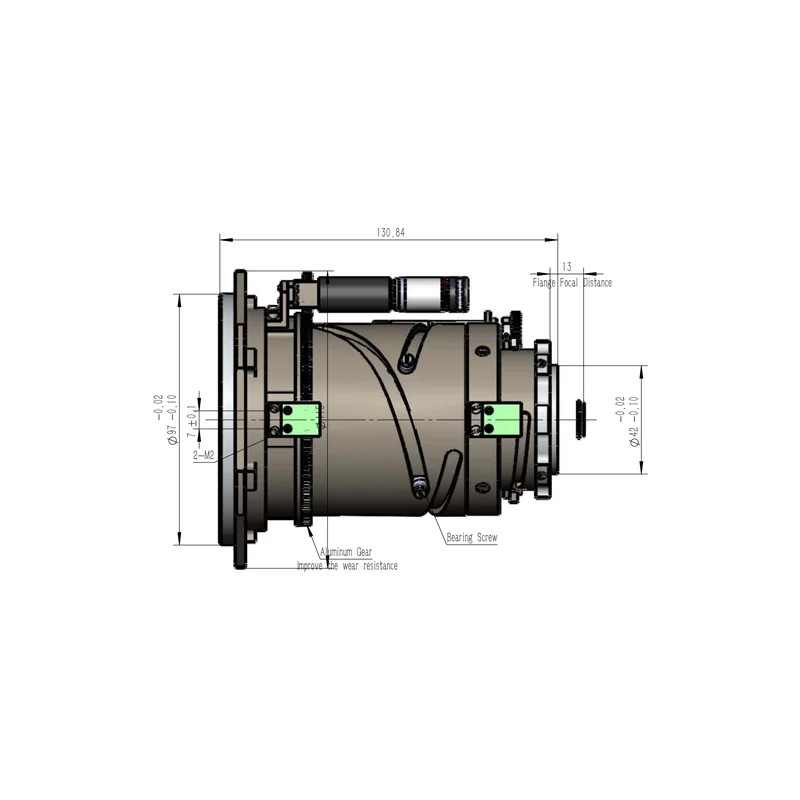

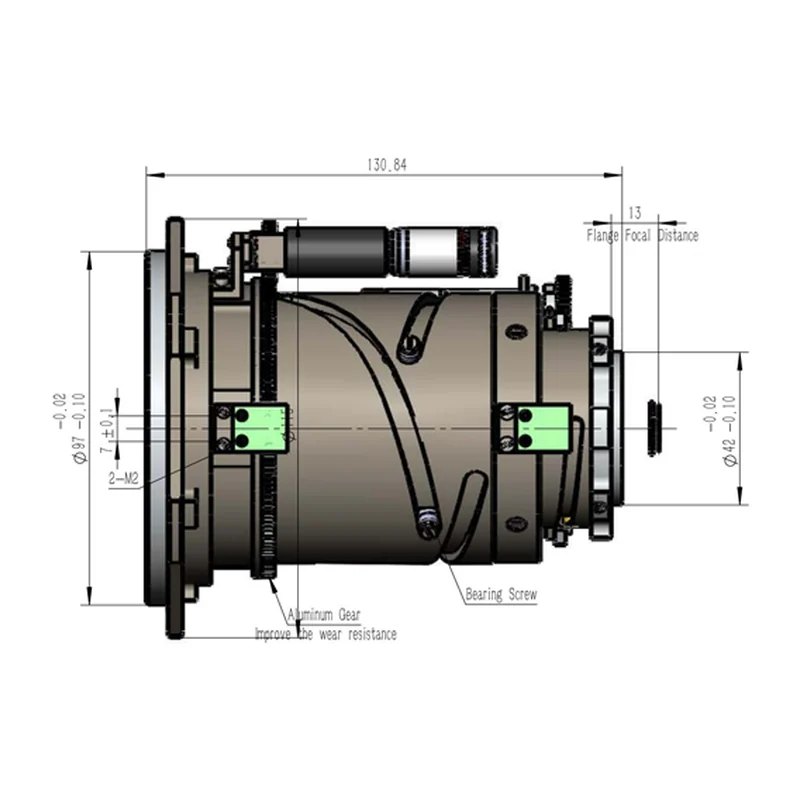

- Габариты (диаметр × длина)
- Ø116 × 131 мм
- Способ установки
- фланцевый, фланцевый рабочий отрезок 13 мм
- Материал
- анодированный алюминий
- Степень защиты
- IP67
- Рабочая температура
- от −40 до +60 °C
- Срок изготовления
- 7–8 недель
Описание
Объектив 8–12 мкм с непрерывным изменением фокусного расстояния для подвеса, в котором один оптический канал закрывает и общий осмотр сцены, и детали. Монтаж фланцевый, рабочий отрезок 13 мм.
Диапазон 7,5–75 мм при постоянной диафрагме f/1,2 перекрывает поле зрения от 54,22° до 5,8° на матрице 640×480 с шагом 12 мкм и от 71,9° до 8,3° при шаге 17 мкм. Зум и фокус приводятся редукторными DC-моторами с потенциометрической обратной связью, питание 12 В постоянного тока. Среднее пропускание выше 81 %, покрытие DLC, IP67, интервал −40…+60 °C.
Масса 620 г при габаритах Ø116 × 131 мм задаёт требования к грузоподъёмности носителя. Дисторсия меняется по диапазону зума от 33 % до 0,5 %, минимальная дистанция фокусировки — 0,3 м / 5 м по краям диапазона.
Характеристики приведены по данным производителя: страница модели ↗
