Объектив инфракрасный CNGEIR 25…200 мм F1,1/1,3 Continuous LWIR Zoom
CNGEIR · Китай под заказ
CNGEIR 25～200mm F1.1/1.3 Continuous LWIR Zoom

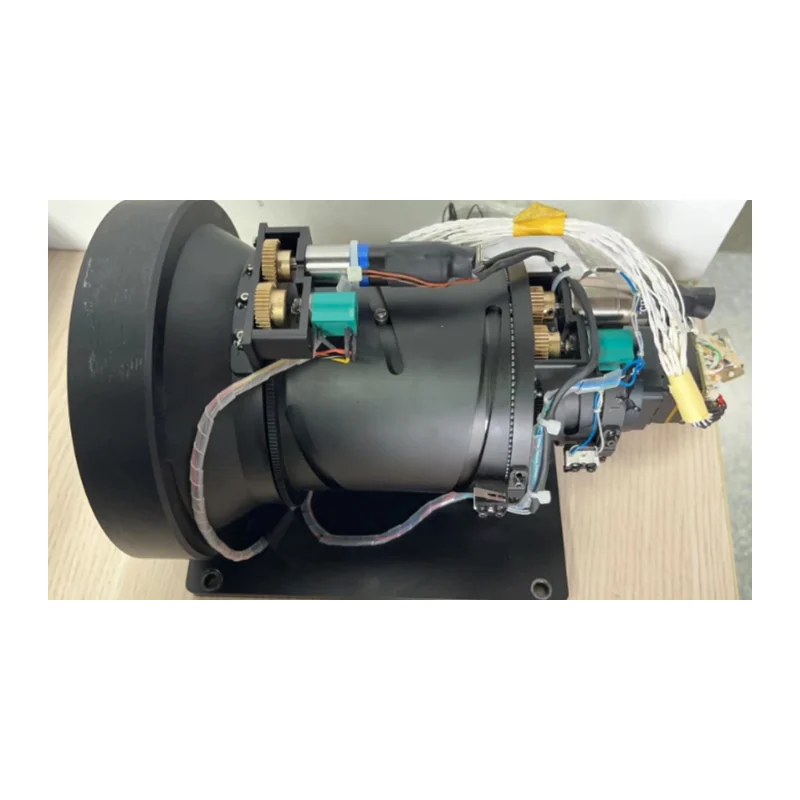

Зум-объектив LWIR CNGEIR 25…200 мм F1,1/1,3, плавный зум

Оригинальное название: CNGEIR 25～200mm F1.1/1.3 Continuous LWIR Zoom

Зум-объектив CNGEIR 25–200 мм F1,1/1,3 для длинноволнового ИК-диапазона (8–12 мкм): матрица 640×512 с шагом 12 мкм, поле зрения от 17,5° × 14° до 2,2° × 1,8°, моторизованная фокусировка.

Цена по запросу Зависит от объёма партии, курса и маршрута — считаем под ваш заказ. Почему нет цен
Артикул
CNGEIR 25～200mm F1.1/1.3 Continuous LWIR Zoom
Производитель
CNGEIR, Китай
Расчёты
в рублях по договору; валютный платёж поставщику и валютный контроль — на нашей стороне
Срок
от 3 недель до отгрузки из чего складывается

Входит в подборку «Инфракрасная оптика: подбор по фокусному»

Ответим ценой и сроком в течение одного рабочего дня. Объём партии уточним при расчёте.

  • Данные производителяХарактеристики взяты со страницы модели или из даташита, без пересказов посредников.
  • Документы для таможни и бухгалтерииКонтракт, инвойс, декларация на товары, УПД со статусом счёта-фактуры.
  • Замена брака за наш счётПовторную логистику берём на себя, образцы перед серией — по запросу.

Коротко

Зум-объектив LWIR CNGEIR 25…200 мм F1,1/1,3, плавный зум — сенсор 640×512(12 мкм), угол обзора 17,5°×14°…2,2°×1,8°, фокусное расстояние 25…200 мм. Из остального: спектральный диапазон 8…12 мкм. Прочее: масса 2510 г, габариты Ø164/L214,5 мм, рабочая температура −40…60 °C. Производитель — CNGEIR, Китай; раздел каталога — инфракрасная оптика и объективы для тепловизоров.

Характеристики

Фокусное расстояние
25…200 мм
Задний рабочий отрезок
19 мм
Относительное отверстие
1,1/1,3
Спектральный диапазон
8…12 мкм
Габариты
Ø164/L214,5 мм
Угол обзора
17,5°×14°…2,2°×1,8°
Масса
2510 г
Просветление
алмазоподобное (DLC)
Рабочая температура
−40…60 °C
Пропускание
более 84%
Температура хранения
−40…80 °C
Сенсор
640×512(12 мкм)
Фокусировка
моторизованная
Диапазон фокусировки
2,5 м…∞
Формат матрицы
7,68×6,14 мм (расчёт: разрешение × шаг пикселя)
Диагональ матрицы
9,84 мм (расчёт по размеру матрицы)
Мгновенное поле зрения
0,48 мрад на пиксель (расчёт: шаг пикселя, делённый на фокусное расстояние)
Расчётная дальность обнаружения человека
520 м (расчёт по критерию Джонсона: цель 0,75 м, 1,5 периода; без учёта атмосферы и контраста)
Расчётная дальность распознавания человека
130 м (расчёт по критерию Джонсона: цель 0,75 м, 6 периодов)
Число пикселей
327 680 пикселей (расчёт по разрешению)

Описание

Зум-объектив с плавным изменением фокусного расстояния CNGEIR для длинноволнового ИК-диапазона (8–12 мкм): фокусное расстояние 25–200 мм, светосила F1,1/1,3. Рассчитан на матрицу 640×512 с шагом 12 мкм, поле зрения — от 17,5° × 14° до 2,2° × 1,8°.

Фокусировка — моторизованная, с дистанционным управлением; ближняя граница резкости — 2,5 м. Просветление алмазоподобное (DLC), пропускание — более 84 %.

Задний рабочий отрезок — 19 мм, габариты Ø164 × 214,5 мм, масса 2510 г. Германиевая оптика непрозрачна в видимом свете, поэтому юстировку делают по самому тепловизору.

Характеристики приведены по данным производителя: страница модели ↗
