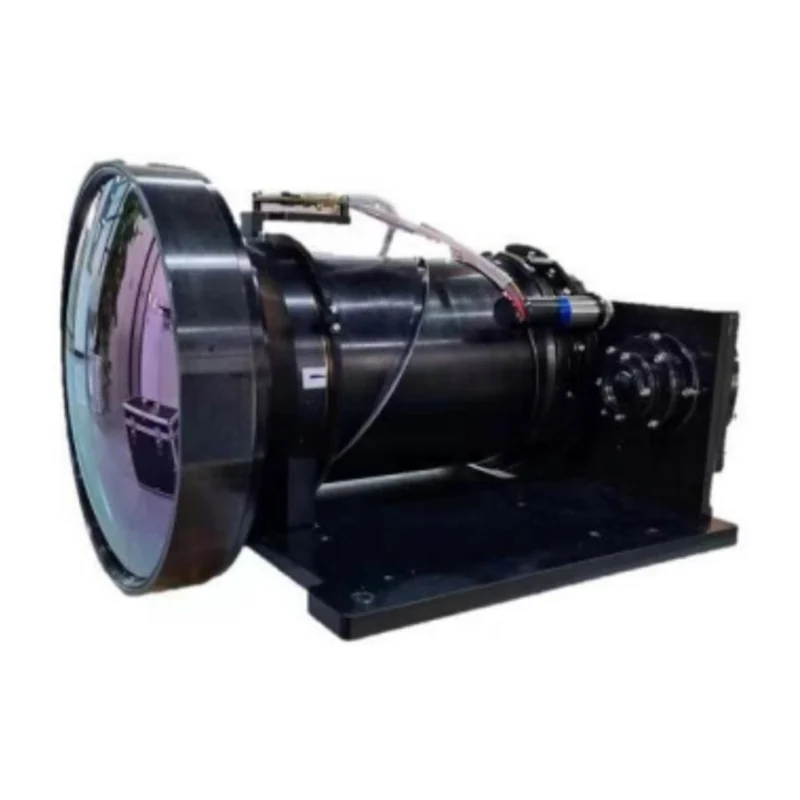

Объектив инфракрасный CNGEIR 35…700 мм F4,0 Continuous MWIR Zoom
CNGEIR · Китай под заказ
CNGEIR 35～700mm F4.0 Continuous MWIR Zoom

Зум-объектив MWIR CNGEIR 35…700 мм F4,0, плавный зум

Оригинальное название: CNGEIR 35～700mm F4.0 Continuous MWIR Zoom

Зум-объектив CNGEIR 35–700 мм F4 для средневолнового ИК-диапазона (3,7–4,8 мкм): матрица 640×512 с шагом 15 мкм, поле зрения от 15,7° × 12,6° до 0,79° × 0,63°, моторизованная фокусировка.

Цена по запросу Зависит от объёма партии, курса и маршрута — считаем под ваш заказ. Почему нет цен
Артикул
CNGEIR 35～700mm F4.0 Continuous MWIR Zoom
Производитель
CNGEIR, Китай
Расчёты
в рублях по договору; валютный платёж поставщику и валютный контроль — на нашей стороне
Срок
от 3 недель до отгрузки из чего складывается

Ответим ценой и сроком в течение одного рабочего дня. Объём партии уточним при расчёте.

  • Данные производителяХарактеристики взяты со страницы модели или из даташита, без пересказов посредников.
  • Документы для таможни и бухгалтерииКонтракт, инвойс, декларация на товары, УПД со статусом счёта-фактуры.
  • Замена брака за наш счётПовторную логистику берём на себя, образцы перед серией — по запросу.

Коротко

Зум-объектив MWIR CNGEIR 35…700 мм F4,0, плавный зум — сенсор 640×512(15 мкм), угол обзора 15,7°×12,6°…0,79°×0,63°, фокусное расстояние 35…700 мм. Из остального: спектральный диапазон 3,7…4,8 мкм. Прочее: масса 7500 г, габариты Ø187/L337 мм, рабочая температура −40…60 °C. Производитель — CNGEIR, Китай; раздел каталога — инфракрасная оптика и объективы для тепловизоров.

Характеристики

Фокусное расстояние
35…700 мм
Задний рабочий отрезок
28 мм
Относительное отверстие
4
Спектральный диапазон
3,7…4,8 мкм
Габариты
Ø187/L337 мм
Угол обзора
15,7°×12,6°…0,79°×0,63°
Масса
7500 г
Просветление
просветляющее
Рабочая температура
−40…60 °C
Пропускание
более 84%
Температура хранения
−40…80 °C
Сенсор
640×512(15 мкм)
Фокусировка
моторизованная
Диапазон фокусировки
5 м…∞
Формат матрицы
9,6×7,68 мм (расчёт: разрешение × шаг пикселя)
Диагональ матрицы
12,29 мм (расчёт по размеру матрицы)
Мгновенное поле зрения
0,43 мрад на пиксель (расчёт: шаг пикселя, делённый на фокусное расстояние)
Расчётная дальность обнаружения человека
580 м (расчёт по критерию Джонсона: цель 0,75 м, 1,5 периода; без учёта атмосферы и контраста)
Расчётная дальность распознавания человека
150 м (расчёт по критерию Джонсона: цель 0,75 м, 6 периодов)
Число пикселей
327 680 пикселей (расчёт по разрешению)

Описание

Зум-объектив с плавным изменением фокусного расстояния CNGEIR для средневолнового ИК-диапазона (3,7–4,8 мкм): фокусное расстояние 35–700 мм, светосила F4. Рассчитан на матрицу 640×512 с шагом 15 мкм, поле зрения — от 15,7° × 12,6° до 0,79° × 0,63°.

Фокусировка — моторизованная, с дистанционным управлением; ближняя граница резкости — 5 м. Просветление просветляющее, пропускание — более 84 %.

Задний рабочий отрезок — 28 мм, габариты Ø187 × 337 мм, масса 7500 г. Объективы среднего ИК-диапазона работают с охлаждаемыми детекторами, и длинный задний отрезок рассчитан на дьюар.

Характеристики приведены по данным производителя: страница модели ↗
