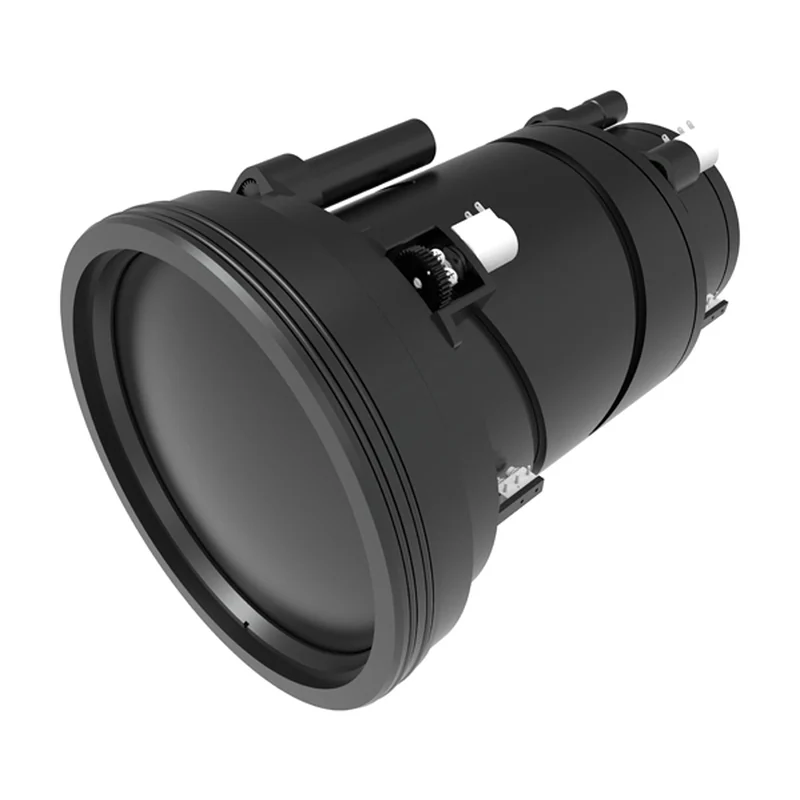

Объектив инфракрасный CNGEIR 30…150 мм F1,2 Continuous LWIR Zoom
CNGEIR · Китай под заказ
CNGEIR 30～150mm F1.2 Continuous LWIR Zoom

Зум-объектив LWIR CNGEIR 30…150 мм F1,2, плавный зум

Оригинальное название: CNGEIR 30～150mm F1.2 Continuous LWIR Zoom

Зум-объектив CNGEIR 30–150 мм F1,2 для длинноволнового ИК-диапазона (8–12 мкм): матрица 1280×1024 с шагом 12 мкм, поле зрения от 28,7° × 23,2° до 5,9° × 4,7°, моторизованная фокусировка.

Цена по запросу Зависит от объёма партии, курса и маршрута — считаем под ваш заказ. Почему нет цен
Артикул
CNGEIR 30～150mm F1.2 Continuous LWIR Zoom
Производитель
CNGEIR, Китай
Расчёты
в рублях по договору; валютный платёж поставщику и валютный контроль — на нашей стороне
Срок
от 3 недель до отгрузки из чего складывается

Ответим ценой и сроком в течение одного рабочего дня. Объём партии уточним при расчёте.

  • Данные производителяХарактеристики взяты со страницы модели или из даташита, без пересказов посредников.
  • Документы для таможни и бухгалтерииКонтракт, инвойс, декларация на товары, УПД со статусом счёта-фактуры.
  • Замена брака за наш счётПовторную логистику берём на себя, образцы перед серией — по запросу.

Коротко

Зум-объектив LWIR CNGEIR 30…150 мм F1,2, плавный зум — сенсор 1280×1024(12 мкм), угол обзора 28,7°×23,2°…5,9°×4,7°, фокусное расстояние 30…150 мм. Из остального: спектральный диапазон 8…12 мкм. Прочее: масса 2910 г, габариты Ø153/L220,5 мм, рабочая температура −40…60 °C. Производитель — CNGEIR, Китай; раздел каталога — инфракрасная оптика и объективы для тепловизоров.

Характеристики

Фокусное расстояние
30…150 мм
Задний рабочий отрезок
14,84 мм
Относительное отверстие
1,2
Спектральный диапазон
8…12 мкм
Габариты
Ø153/L220,5 мм
Угол обзора
28,7°×23,2°…5,9°×4,7°
Масса
2910 г
Просветление
алмазоподобное (DLC)
Рабочая температура
−40…60 °C
Пропускание
более 84%
Температура хранения
−40…80 °C
Сенсор
1280×1024(12 мкм)
Фокусировка
моторизованная
Диапазон фокусировки
3 м…∞
Формат матрицы
15,36×12,29 мм (расчёт: разрешение × шаг пикселя)
Диагональ матрицы
19,67 мм (расчёт по размеру матрицы)
Мгновенное поле зрения
0,4 мрад на пиксель (расчёт: шаг пикселя, делённый на фокусное расстояние)
Расчётная дальность обнаружения человека
620 м (расчёт по критерию Джонсона: цель 0,75 м, 1,5 периода; без учёта атмосферы и контраста)
Расчётная дальность распознавания человека
160 м (расчёт по критерию Джонсона: цель 0,75 м, 6 периодов)
Число пикселей
1,31 Мп (расчёт по разрешению)

Описание

Зум-объектив с плавным изменением фокусного расстояния CNGEIR для длинноволнового ИК-диапазона (8–12 мкм): фокусное расстояние 30–150 мм, светосила F1,2. Рассчитан на матрицу 1280×1024 с шагом 12 мкм, поле зрения — от 28,7° × 23,2° до 5,9° × 4,7°.

Фокусировка — моторизованная, с дистанционным управлением; ближняя граница резкости — 3 м. Просветление алмазоподобное (DLC), пропускание — более 84 %.

Задний рабочий отрезок — 14,84 мм, габариты Ø153 × 220,5 мм, масса 2910 г. Германиевая оптика непрозрачна в видимом свете, поэтому юстировку делают по самому тепловизору.

Характеристики приведены по данным производителя: страница модели ↗
