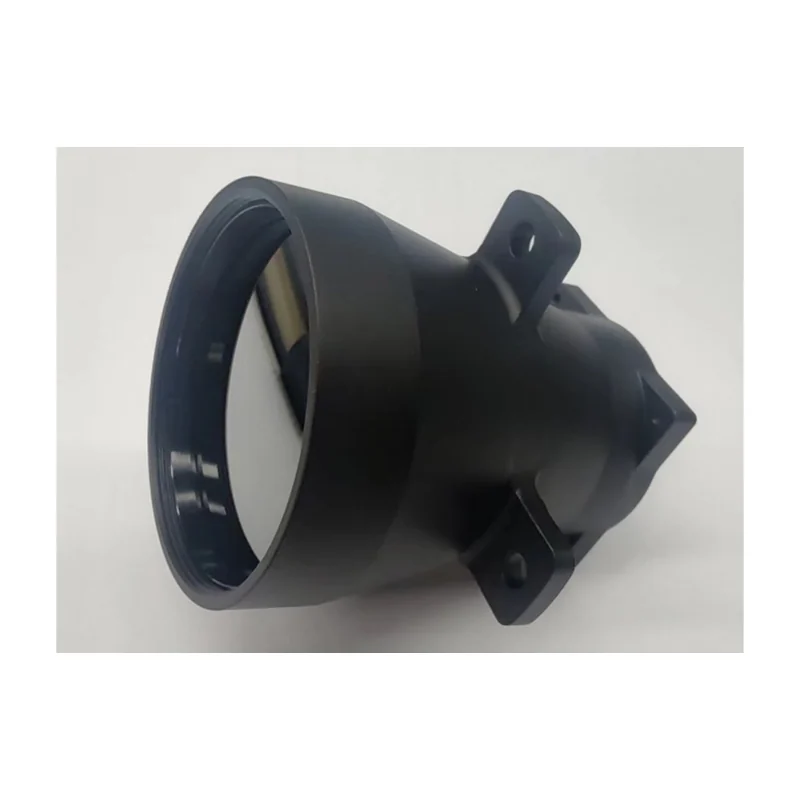

Объектив инфракрасный CNGEIR 35 мм F1,0 Lens
CNGEIR · Китай под заказ
CNGEIR 35mm F1.0 Lens

Объектив инфракрасный CNGEIR 35 мм F1,0

Оригинальное название: CNGEIR 35mm F1.0 Lens

Исполнение: фокусное расстояние 35 мм, угол обзора 12,5°×10°. Атермализованный ИК-объектив CNGEIR F1,0 на 8–12 мкм под матрицу 640×512 с шагом 12 мкм, масса 108 г.

Цена по запросу Зависит от объёма партии, курса и маршрута — считаем под ваш заказ. Почему нет цен
Артикул
CNGEIR 35mm F1.0 Lens
Производитель
CNGEIR, Китай
Расчёты
в рублях по договору; валютный платёж поставщику и валютный контроль — на нашей стороне
Срок
от 3 недель до отгрузки из чего складывается

Ответим ценой и сроком в течение одного рабочего дня. Объём партии уточним при расчёте.

  • Данные производителяХарактеристики взяты со страницы модели или из даташита, без пересказов посредников.
  • Документы для таможни и бухгалтерииКонтракт, инвойс, декларация на товары, УПД со статусом счёта-фактуры.
  • Замена брака за наш счётПовторную логистику берём на себя, образцы перед серией — по запросу.

Коротко

Объектив инфракрасный CNGEIR 35 мм F1,0 — сенсор 640×512(12 мкм), угол обзора 12,5°×10°, фокусное расстояние 35 мм. Из остального: спектральный диапазон 8…12 мкм. Прочее: масса 108 г, габариты Ø44/L51,6 мм, рабочая температура −40…60 °C. Производитель — CNGEIR, Китай; раздел каталога — инфракрасная оптика и объективы для тепловизоров.

Характеристики

Фокусное расстояние
35 мм
Относительное отверстие
1,0
Спектральный диапазон
8…12 мкм
Угол обзора
12,5°×10°
Просветление
алмазоподобное (DLC)
Пропускание
более 85%
Сенсор
640×512(12 мкм)
Фокусировка
пассивная атермализация
Диапазон фокусировки
3,5 м…∞
Задний рабочий отрезок
8,03 мм
Габариты
Ø44/L51,6 мм
Масса
108 г
Рабочая температура
−40…60 °C
Температура хранения
−40…80 °C
Формат матрицы
7,68×6,14 мм (расчёт: разрешение × шаг пикселя)
Диагональ матрицы
9,84 мм (расчёт по размеру матрицы)
Мгновенное поле зрения
0,34 мрад на пиксель (расчёт: шаг пикселя, делённый на фокусное расстояние)
Расчётная дальность обнаружения человека
730 м (расчёт по критерию Джонсона: цель 0,75 м, 1,5 периода; без учёта атмосферы и контраста)
Расчётная дальность распознавания человека
180 м (расчёт по критерию Джонсона: цель 0,75 м, 6 периодов)
Число пикселей
327 680 пикселей (расчёт по разрешению)

Описание

Объектив CNGEIR для длинноволнового ИК-диапазона (8–12 мкм): фокусное расстояние 35 мм, светосила F1,0. Рассчитан на матрицу 640×512 с шагом 12 мкм, поле зрения — 12,5° × 10°.

Фокусировка — пассивная атермализация: резкость держится от −40 до +60 °C без подфокусировки; ближняя граница резкости — 3,5 м. Просветление алмазоподобное (DLC), пропускание — более 85 %.

Задний рабочий отрезок — 8,03 мм, габариты Ø44 × 51,6 мм, масса 108 г. Германиевая оптика непрозрачна в видимом свете, поэтому юстировку делают по самому тепловизору.

Характеристики приведены по данным производителя: страница модели ↗
