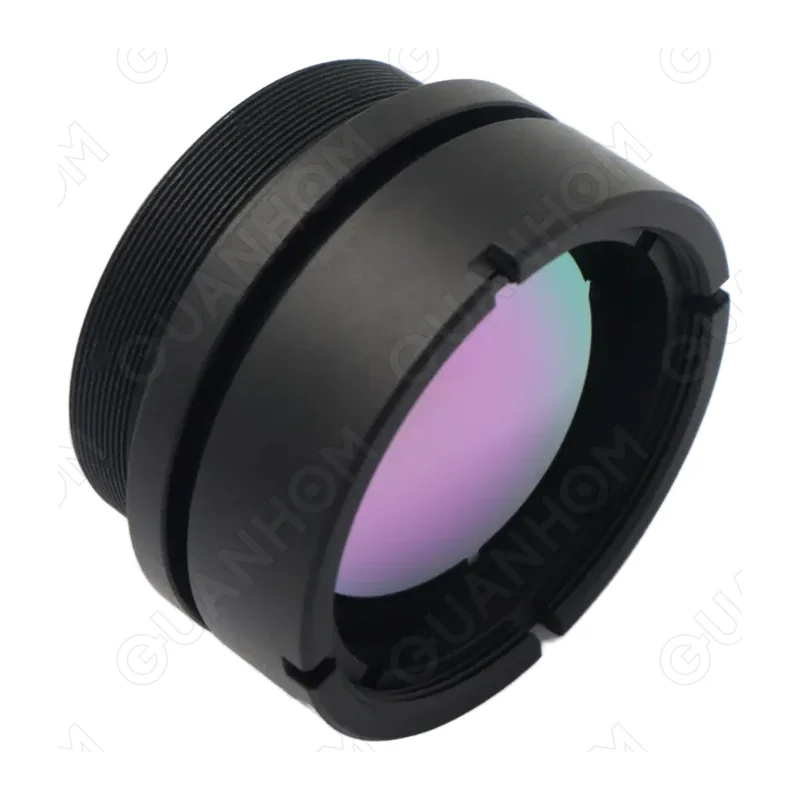

Объектив тепловизионный Quanhom GMA3720I
Атермализованный объектив 37 мм f/2,0 для охлаждаемых MWIR-матриц, масса до 48 г. Применяется в компактных ОЭС и подвесных модулях, где недопустимы подвижные узлы.
- Артикул
- GMA3720I
- Производитель
- Quanhom, Китай
- Срок
- от 3 недель до отгрузки из чего складывается
- Линейка
- единичная позиция, аналога в каталоге нет
Ответим ценой и сроком в течение одного рабочего дня. Объём партии уточним при расчёте.
- Данные производителяХарактеристики взяты со страницы модели или из даташита, без пересказов посредников.
- Документы для таможни и бухгалтерииКонтракт, инвойс, декларация на товары, УПД и счёт-фактура.
- Замена брака за наш счётПовторную логистику берём на себя, образцы перед серией — по запросу.
Характеристики
- Фокусное расстояние
- 37 мм
- Относительное отверстие
- f/2,0
- Спектральный диапазон
- 3,7–4,8 мкм
- Угол обзора
- 5,0° по горизонтали (128×128, 25 мкм)
- Целевая матрица
- охлаждаемая MWIR, формат Ø14 мм
- Тип фокусировки
- фиксированный, оптическая атермализация
- Тип крепления
- резьбовое
- Масса
- не более 48 г
- Габариты
- Ø39 × 25,5 мм
- Рабочая температура
- −40…+60 °C
- Температура хранения
- −45…+65 °C
- Защита передней линзы
- IP67
- Внешнее покрытие
- AR/HD
Описание
GMA3720I — объектив постоянного фокуса с оптической атермализацией для охлаждаемых детекторов средневолнового ИК-диапазона 3,7–4,8 мкм. Схема без подвижных элементов даёт чёткое изображение без перефокусировки при резких перепадах температуры и повышает стойкость узла к вибрации.
Фокусное расстояние 37 мм, светосила f/2,0, формат изображения Ø14 мм. Горизонтальный угол зрения на матрице 128×128 с шагом 25 мкм — 5,0°. Конструкция предусматривает подавление паразитной засветки, что важно при работе охлаждаемой матрицы с высокой чувствительностью.
Крепление резьбовое, габариты Ø39 × 25,5 мм, масса менее 48 г. Рабочая температура −40…+60 °C, хранение −45…+65 °C, герметизация передней линзы IP67, внешнее покрытие AR/HD.
Ограничение: фиксированное поле зрения и работа только с охлаждаемыми MWIR-детекторами; изменение масштаба возможно только цифровым увеличением.
Характеристики приведены по данным производителя: страница модели ↗
