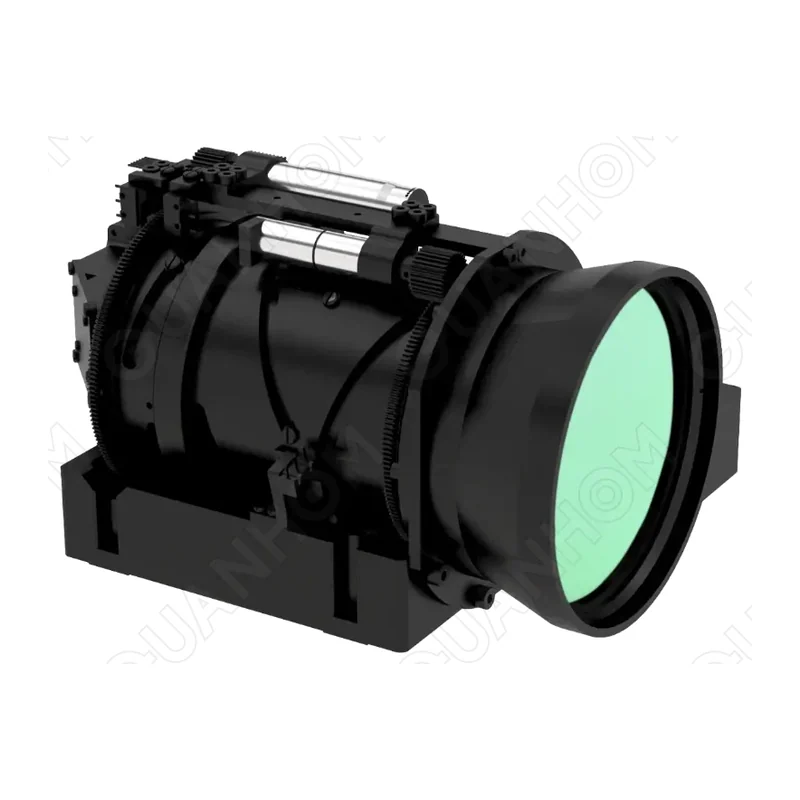

GLCZ54020ZA — зум-блок LWIR 40–200 мм F/2.0 для охлаждаемых камер
Длиннофокусный блок непрерывного зума под охлаждаемые LWIR-детекторы: научные и метрологические установки, системы дальнего обнаружения, комплексы, где требуется высокая температурная разрешающая способность.
- Артикул
- GLCZ54020ZA
- Производитель
- Quanhom, Китай
- Срок
- от 3 недель до отгрузки из чего складывается
- Линейка
- единичная позиция, аналога в каталоге нет
Чего в карточке нет: зум, сенсор, видеовыход — пришлём по запросу.
Входит в подборку «Зум- и тепловизионные модули для подвесов»
Ответим ценой и сроком в течение одного рабочего дня. Объём партии уточним при расчёте.
- Данные производителяХарактеристики взяты со страницы модели или из даташита, без пересказов посредников.
- Документы для таможни и бухгалтерииКонтракт, инвойс, декларация на товары, УПД и счёт-фактура.
- Замена брака за наш счётПовторную логистику берём на себя, образцы перед серией — по запросу.
Характеристики
- Фокусное расстояние
- 40–200 мм, непрерывный зум 5×
- Относительное отверстие
- F/2.0 (постоянное)
- Спектральный диапазон
- 7,5–9,5 мкм (под охлаждаемый детектор)
- Поле зрения (по горизонтали) при шаге 15 мкм
- 640×512–2,7°…13,7°; 384×288–1,7°…8,2°; 320×240–1,4°…6,9°
- Диапазон фокусировки
- 10 м – бесконечность либо 100 м – бесконечность
- Механизм и крепление
- моторизованный привод; фланцевое крепление
- Питание
- DC 12 В (среднее значение)
- Рабочая температура
- рабочая −40…+60 °C, хранение −50…+70 °C
- Защита и покрытие
- герметизация переднего элемента IP67; внешнее покрытие AR
- Габариты
- 224,16 × 188,44 × 114 мм
- Масса
- 2,85 кг
Описание
Блок непрерывного зума под охлаждаемые длинноволновые детекторы. Диапазон 40–200 мм — пятикратное изменение поля зрения без смены оптики: на 640×512 с шагом 15 мкм от 13,7° до 2,7°, на 320×240 — от 6,9° до 1,4°.
Полоса 7,5–9,5 мкм согласована с охлаждаемым фотонным приёмником, для неохлаждаемого болометра блок не предназначен. F/2.0 держится по всему ходу трансфокатора, поэтому на длинном конце сигнал не проседает и чувствительность канала не падает.
Масса 2,85 кг и габарит 224,16×188,44×114 мм — нагрузка для стационарного поста или крупного подвеса. Привод моторизованный, питание DC 12 В, нужен контроллер со стороны камеры. Исполнение по фокусировке выбирают под рабочие дистанции: 10 м – бесконечность или 100 м – бесконечность.
Характеристики приведены по данным производителя: страница модели ↗
