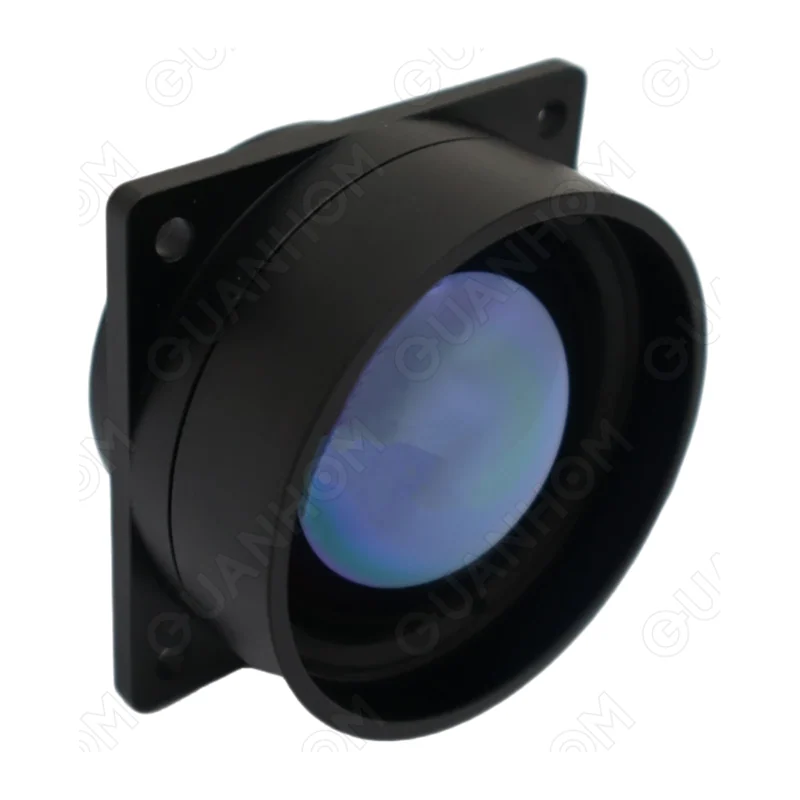

GLC5020A — объектив LWIR 50 мм F/2.0 для охлаждаемых камер
Компактный длинноволновый объектив под охлаждаемые детекторы для научных, лабораторных и медицинских тепловизионных установок, а также прецизионных измерительных систем.
- Артикул
- GLC5020A
- Производитель
- Quanhom, Китай
- Срок
- от 3 недель до отгрузки из чего складывается
- Линейка
- единичная позиция, аналога в каталоге нет
Входит в подборку «Зум- и тепловизионные модули для подвесов», «Инфракрасная оптика: подбор по фокусному»
Ответим ценой и сроком в течение одного рабочего дня. Объём партии уточним при расчёте.
- Данные производителяХарактеристики взяты со страницы модели или из даташита, без пересказов посредников.
- Документы для таможни и бухгалтерииКонтракт, инвойс, декларация на товары, УПД и счёт-фактура.
- Замена брака за наш счётПовторную логистику берём на себя, образцы перед серией — по запросу.
Характеристики
- Фокусное расстояние
- 50 мм, фиксированное
- Относительное отверстие
- F/2.0
- Спектральный диапазон
- 7,5–9,5 мкм (под охлаждаемый детектор)
- Механизм фокусировки
- ручной
- Поле зрения (по горизонтали) при шаге 15 мкм
- 640×512–11,0°; 384×288–6,6°; 336×256–5,8°; 320×240–5,5°; 160×120–2,7°
- Рабочая температура
- рабочая −40…+60 °C (в таблице производителя оговорено «зависит от мотора», хотя фокусировка ручная), хранение −45…+65 °C
- Защита и покрытие
- герметизация переднего элемента IP67; внешнее покрытие AR
- Габариты
- 50 × 31,6 мм
- Масса
- 126 г
Описание
Компактный длинноволновый объектив 50 мм под охлаждаемые детекторы. Полоса 7,5–9,5 мкм согласована с приёмником охлаждаемой камеры — обычному неохлаждаемому болометру с диапазоном 8–12 мкм этот объектив не пара.
Поля зрения приведены для шага 15 мкм, типичного для охлаждаемых матриц: 11,0° на 640×512, 6,6° на 384×288, 5,8° на 336×256, 5,5° на 320×240 и 2,7° на 160×120 — чем меньше формат, тем уже сектор при том же фокусе. F/2.0 для охлаждаемого приёмника достаточно: его собственный шум заметно ниже болометрического.
Фокусировка ручная, масса 126 г, габарит 50×31,6 мм, передний элемент герметизирован по IP67, покрытие AR. В таблице производителя рабочий диапазон помечен как зависящий от мотора, хотя привод не предусмотрен, — при жёстких требованиях по температуре уточняйте отдельно.
Характеристики приведены по данным производителя: страница модели ↗
